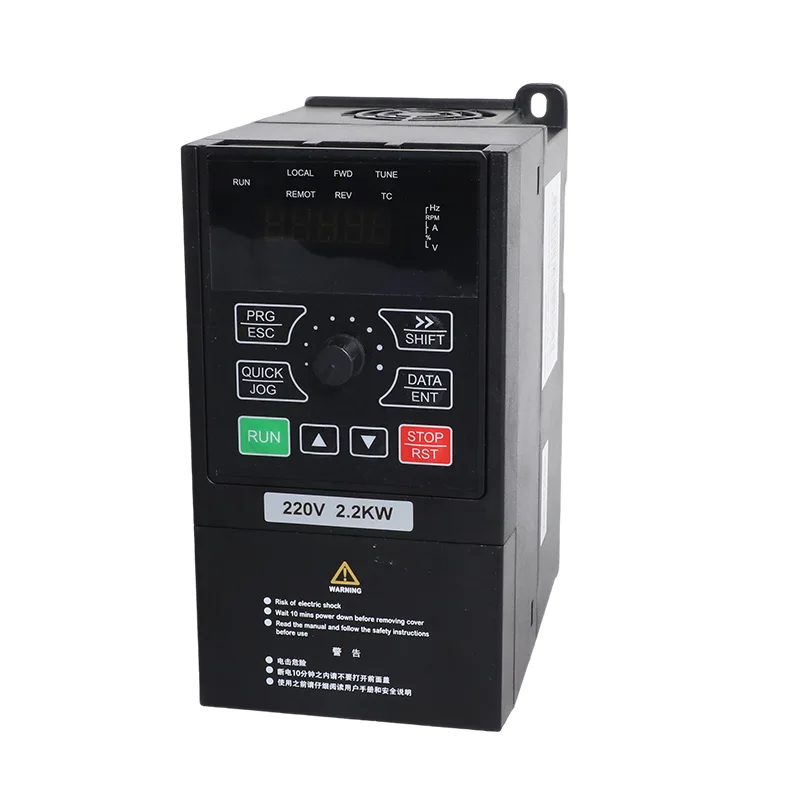

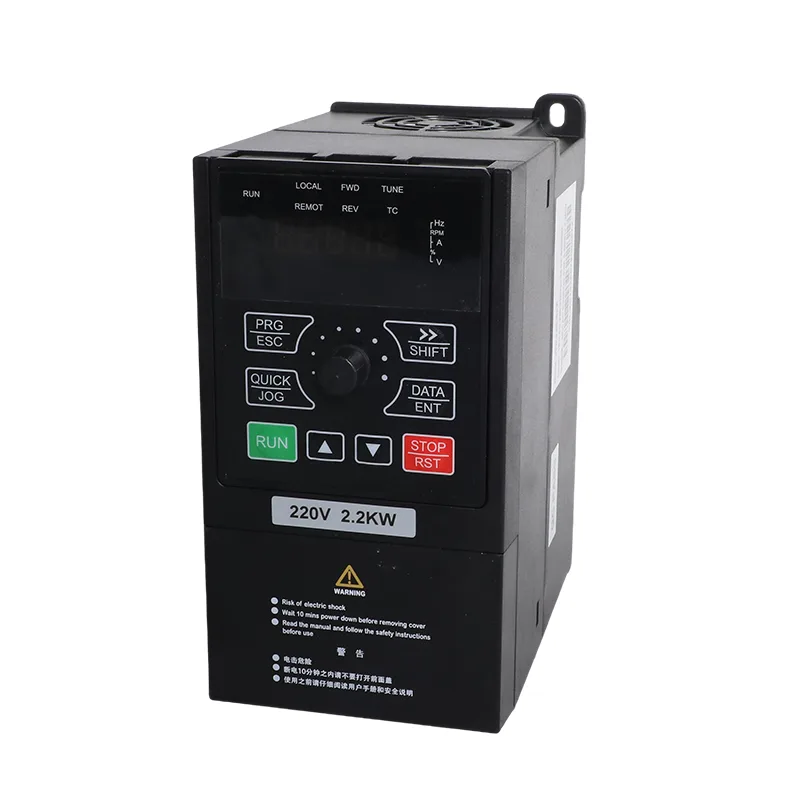

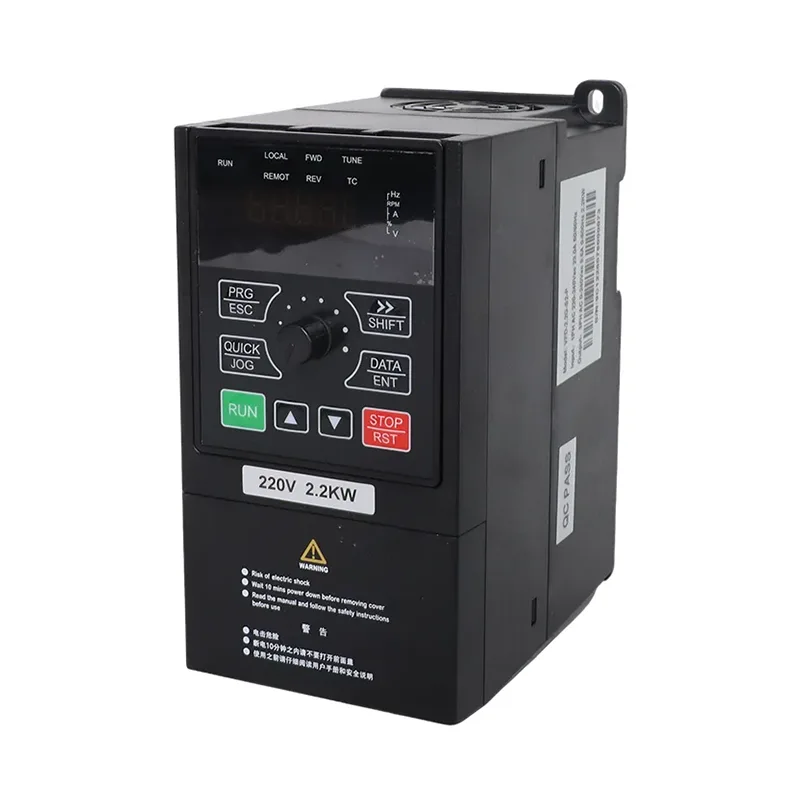

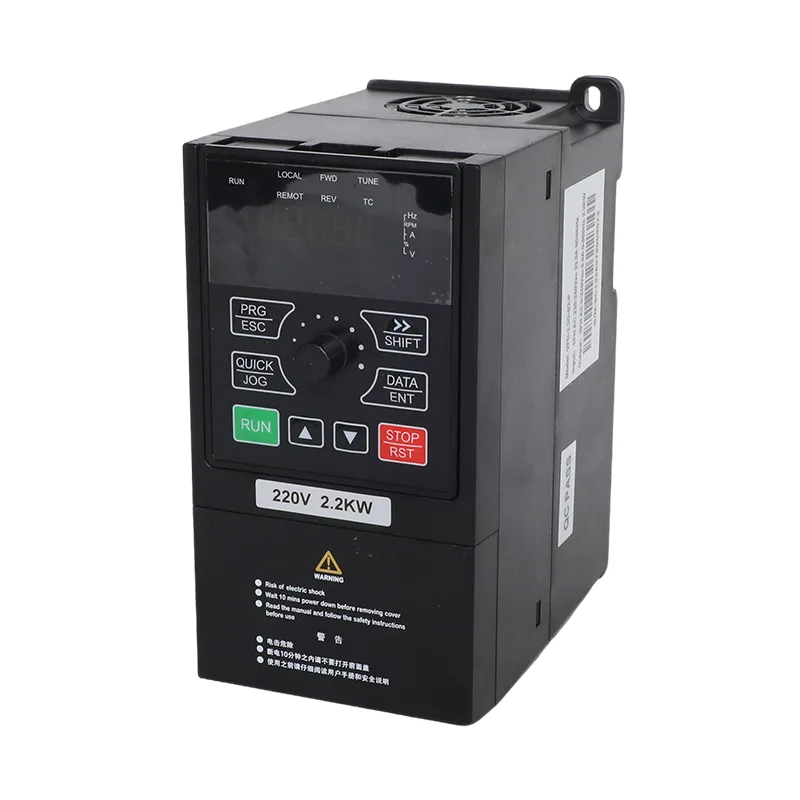

Kanggo sistem pompa kompak lan mesin entheng sing disedhiyakake dening daya fase tunggal 220–240 V, CSIVEI, pabrikan lan pemasok sing berbasis ing China, nawakake Pompa Surya 0.75-2.2kW 1 Phase 230V lan VFD Inverter Tujuan Umum. Rentang VFD-PC10 kalebu model 0,75 kW, 1,5 kW lan 2,2 kW, kanthi arus output sing dirating masing-masing 4 A, 7 A lan 9,6 A. Kanggo tuku pitakonan, nuduhake nameplate motor lan mode operasi dimaksudaké kanggo njaluk kutipan kanggo model cocok. Arus input sing kadhaptar yaiku 8.2 A, 14 A lan 23 A, supaya sirkuit suplai, kabel lan piranti protèktif kudu dipilih kanggo model sing cocog.
Ing persiyapan solar-pumping langsung, array PV feed inverter lan inverter drive pump; bank baterei ora dibutuhake antarane wong-wong mau. Yen banyu dibutuhake ngluwihi jam solar sing kasedhiya, tank panyimpenan bisa nahan banyu sing dipompa kanggo digunakake mengko. Yen serep kothak minangka bagéan saka instalasi, ngatur paramèter pilihan sumber lan wiring kanggo urutan operasi dimaksudaké.
Konfigurasi PV saka 0.75-2.2kW 1 Phase 230V Solar Pump lan General Purpose Inverter VFD adhedhasar senar siji kanggo saben model kadhaptar. Input DC dirating nganti 450 VDC, kanthi rentang voltase sirkuit mbukak sing disaranake 360–430 VDC lan kisaran MPPT 250–350 VDC. Tabel B nampilake senar 11 modul sing dirating 250 W (37±1 V) utawa 9 modul sing dirating 300 W (45±1 V). Iki aransemen dianjurake ditampilake ing data produk; konfirmasi voltase sirkuit mbukak modul nyata, kalebu nambah ing suhu situs paling samesthine, sadurunge finalizing senar. Larik kudu tetep ing sangisore maksimum 450 VDC inverter.
Tegangan output sing dirating ditemtokake minangka 3 PH utawa 1 PH 220 V AC. Kanggo motor siji-phase kompatibel, informasi persiyapan diwenehake nemtokake U lan V output karo P8-27 disetel kanggo 1. A telung phase 220 V motor nggunakake U, V lan W karo P8-27 kiwa ing 0. Verifikasi wiring motor lan setelan parameter marang nameplate motor lan manual produk sadurunge energizing sistem.
Kanggo 0.75-2.2kW 1 Phase 230V Solar Pump lan General Purpose Inverter VFD, parameter P8-00 milih mode aplikasi: 1 kanggo mode pompa solar lan 0 kanggo mode umum. P8-15 dhewe nemtokake operasi sumber ing konfigurasi solar: otomatis, solar-mung utawa utama-mung. Nggawe setelan kasebut beda-beda mbantu cocog karo drive menyang kabel lan urutan kontrol sing dituju.
| Item | VFD-PC10-0.75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Motor sing ditrapake | 0,75 kW / 1 HP | 1,5 kW / 2 HP | 2,2 kW / 3 HP |
| Kapasitas nominal | 1,5 kVA | 3 kva | 4 kva |
| Input saiki | 8.2 A | 14 A | 23 A |
| Output saiki | 4 A | 7 A | 9.6 A |
| tegangan input AC | AC 1 PH 220 V (-15%) nganti 240 V (+10%) | ||
| Maks. tegangan input DC | 450 VDC | ||
| Rekomendasi sawetara Voc | 360 kanggo 430 VDC | ||
| Rekomendasi sawetara MPPT | 250 kanggo 350 VDC | ||
| Range tegangan wiwitan | 160 kanggo 450 VDC, parameter luwes | ||
| Dirating voltase output | 3 PH utawa 1 PH 220 V AC | ||
| Tingkat swara | 50 dBA maks. |
| Model | 37±1 V modul, 250 W±5 Wp | 45±1 V modul, 300 W±5 Wp | ||
| Modul saben senar | strings | Modul saben senar | strings | |
| VFD-PC10-0.75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Item | Spesifikasi |
| Frekuensi dirating | 50/60 Hz |
| Rentang frekuensi input | ±5% (47,5 nganti 63 Hz) |
| Tegangan output | 0 kanggo voltase input |
| Frekuensi output | 0,1 kanggo 500 Hz |
| Frekuensi maksimum | 0 nganti 500 Hz (kontrol SVC lan V/F) |
| Frekuensi pembawa | 0,8 kHz nganti 8 kHz, diatur kanthi otomatis kanggo mbukak (nganti 16 kHz didhukung) |
| Résolusi frekuensi | Setelan digital 0,01 Hz; setelan analog 0,025% saka frekuensi maksimum |
| Mode kontrol | Kontrol vektor tanpa sensor (SVC); Kontrol V/F |
| Miwiti torsi | 0,5 Hz / 150% (SVC) |
| Range kacepetan | 1:100 (SVC) |
| Akurasi stabilitas kacepetan | ± 0,5% (SVC) |
| Kapasitas kakehan | 150% dirating saiki kanggo 60 s; 170% kanggo 12 s; 190% kanggo 1,5 s |
| ngedongkrak torsi | ngedongkrak torsi otomatis; ngedongkrak manual 0,1% nganti 30,0% |
| kurva V/F | Kurva linear, multi-titik, lan persegi (1.2 / 1.4 / 1.6 / 1.8 / 2.0 daya) |
| pemisahan V/F | Pemisahan lengkap, pemisahan setengah |
| Akselerasi / akselerasi | Linear utawa S-kurva, 0,0 kanggo 6500,0 s |
| rem DC | Frekuensi wiwitan 0,00 Hz nganti frekuensi maksimum; wektu 0,0 kanggo 36,0 s; saiki 0,0% nganti 100,0% |
| kontrol JOG | frekuensi JOG 0,00 Hz nganti frekuensi maksimum (standar 5 Hz); accel / decel 0,0 kanggo 6500,0 s |
| PID sing dibangun | Ya, kanggo tekanan, aliran utawa suhu daur ulang tertutup tanpa pengontrol eksternal |
| AVR | Tegangan output tetep stabil nalika voltase kothak fluktuasi |

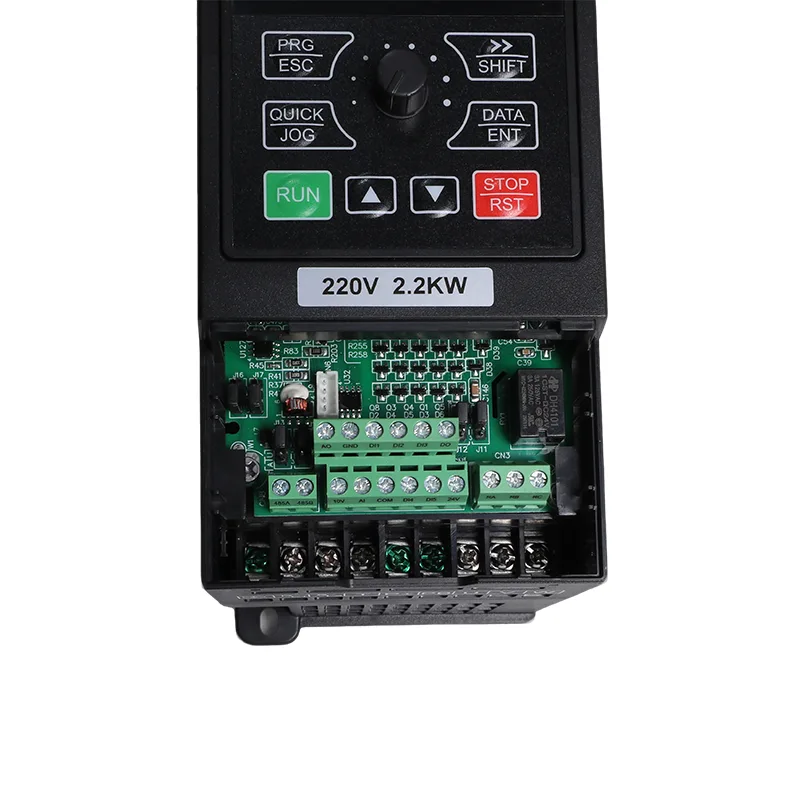

| Terminal input | 5 input digital, DI5 ndhukung pulsa kacepetan dhuwur nganti 50 kHz; 1 input analog 0-10 V utawa 0-20 mA; 1 keypad potentiometer input |
| terminal output | 1 output pulsa kacepetan dhuwur nganti 50 kHz; 1 output relay; 1 output analog 0-20 mA utawa 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| pangayoman | Deteksi sirkuit cendhak motor nalika urip, mundhut fase output, over-current, over-voltage, undervoltage, over-temperature, overload, underload, kurang cahya |
| Suhu operasi | -10 ° C nganti 50 ° C; nyuda 1% saben 1 ° C ing ndhuwur 40 ° C |
| Suhu panyimpenan | -20°C nganti 60°C |
| Kelembapan | Ing ngisor 95% RH, ora ana kondensasi |
| Altitude | Ngisor 1000 m; derate 1% saben 100 m saka 1000 kanggo 3000 m |
| Getaran | Ngisor 5,9 m/s² (0,6 g) |
| Enclosure | IP20, dipasang ing tembok utawa kabinet, instalasi vertikal |
| Sistem distribusi | TN, TT |
| EMC / safety | IEC 61800-3 (C3); IEC 61800-5-1 |
Kisaran iki dimaksudaké kanggo pumping cilik lan mesin cahya ngendi sumber kasedhiya siji-phase 230 V. Operasi solar bisa ndhukung pumping banyu awan, nalika mode umum-tujuan nyedhiyakake kontrol kacepetan kanggo peralatan motor-mimpin kompatibel.
Inverter ndhukung output motor AC 220 V fase siji utawa telung fase, miturut sambungan motor sing bener lan setelan P8-27. Keluwesan iki bisa migunani nalika nemtokake drive kanggo pompa utawa mesin sing wis ana, nanging syarat saiki lan beban motor kudu tetep ing rating model sing dipilih.
CSIVEI 0.75-2.2kW 1 Phase 230V Solar Pump & General Purpose Inverter VFD bisa dipesen kanggo pompa solar utawa kontrol kacepetan konvensional. Nuduhake nameplate motor, mode kontrol sing dimaksud lan spesifikasi modul PV nalika njaluk kutipan supaya model lan konfigurasi awal bisa dicocogake karo aplikasi kasebut.
Ing mode pompa solar, P8-15 milih operasi otomatis (0), mung solar (1) utawa mung listrik (2). Ing mode otomatis, P8-16 nyetel interval mains (60 menit minangka standar) lan P8-17 nyetel wektu tundha sadurunge nyoba solar maneh (4 detik minangka standar).
Array sing disaranake yaiku siji string modul 11 × 250 W utawa modul 9 × 300 W. Tansah voltase sirkuit mbukak ing kisaran 360-430 VDC sing disaranake lan ing ngisor maksimum 450 VDC; sawetara MPPT punika 250-350 VDC.
Deteksi underload diaktifake kanthi standar ing tingkat 25% kanthi wektu konfirmasi 60 detik. Ngalih ngambang bisa disambungake menyang DI2 lan DI3, lan kesalahan E43 nuduhake fault tingkat-probe nalika noto ngawasi digunakake.
P8-00 milih mode pompa solar (1) utawa mode umum (0). Operasi umum-tujuan nyedhiyakake kontrol SVC / V / F, dibangun ing PID lan Modbus RTU liwat RS485, saéngga platform drive padha ngawula pump kompatibel, pembuangan lan mesin cilik liyane.
ya wis. Sambungake pompa menyang U lan V, banjur setel P8-27 dadi 1 kanggo mode pompa fase tunggal. Pompa telung fase 220 V nyambung menyang U, V lan W kanthi P8-27 ditinggalake ing 0.
Salah siji 11 modul 250 W (jinis sirkuit mbukak 37 V) ing siji senar, utawa 9 modul 300 W (jinis 45 V) ing siji senar. Loro-lorone sijine voltase Uploaded nang dianjurake 360 kanggo 430 jendhela VDC. Tetep ing 450 VDC mbukak sirkuit, kang drive maksimum.
Drive diwiwiti nalika voltase DC ngliwati batesan ing P8-07, lan mandheg nalika frekuensi output tetep ing ngisor tingkat cahya sing ringkih ing P8-10 (20 Hz minangka standar) luwih saka P8-11 (600 s minangka standar). Mlaku pump ngisor kacepetan ngendi gerakane banyu heats motor lan nganggo bantalan, supaya drive mandheg tinimbang crawling.
Ora Panel feed drive lan drive feed pump. Tank minangka panyimpenan, lan tank biaya sekedhik saka bank baterei lan ora perlu diganti.
ya wis. iMaster dibangun kanggo loro proyek, lan parameter P8-00 apa milih antarane. Ing mode umum-waé tumindak minangka inverter standar karo kontrol SVC utawa V / F, dibangun ing PID, Modbus RTU liwat RS485 lan pesawat pangayoman lengkap. Marang kita mode apa unit kudu mbukak nalika sampeyan pesen lan kita ngatur sadurunge ngirim. A unit wis ing mode pump solar diuripake kanggo umum-waé dening nyetel P8-00 kanggo 0, supaya Simpenan tuku kanggo siji proyek isih bisa didol menyang liyane.
Kirimi kita model lan proyek. Kita ngutip sampel lan rega volume bebarengan supaya sampeyan bisa mbandhingake biaya ndharat sadurunge nindakake, lan branding OEM bisa diterapake ing unit evaluasi supaya sampeyan bisa ndeleng kaya apa label sampeyan dhewe.
