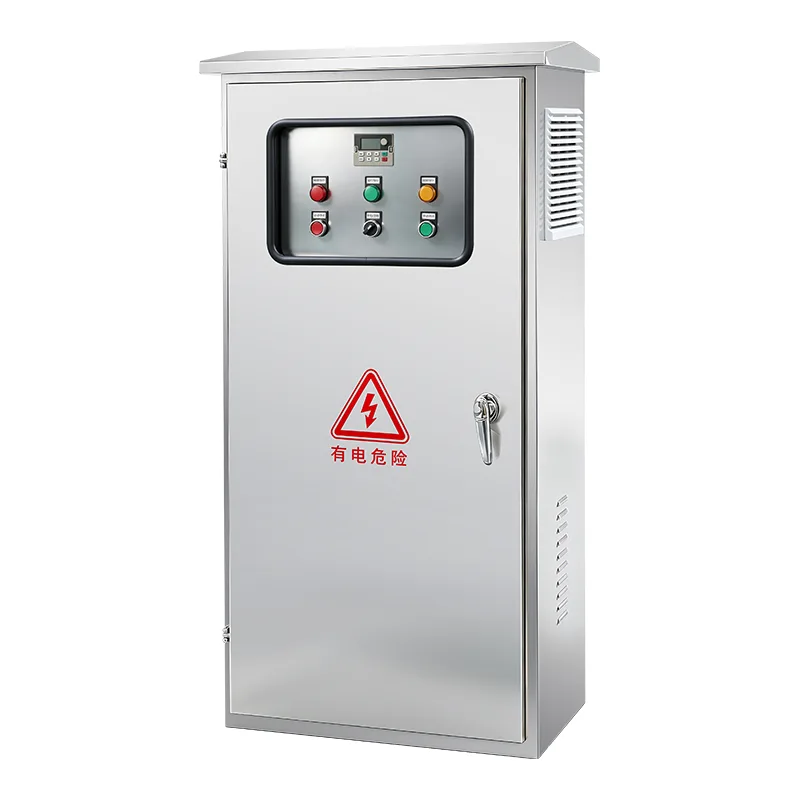

Kabinet Kontrol Industri

Kontroler kasedhiya ing konfigurasi kanggo pompa geni sing digerakake motor listrik (voltase lengkap, wye-delta, autotransformer, soft-start, lan metode wiwitan part-winding) lan pompa geni sing digerakake dening mesin diesel (karo pangisi daya baterei dual, kontrol solenoid bahan bakar, lan sirkuit pemantauan mesin). Rating daya rentang 5 HP nganti 400 HP ing 208–600 V telung fase. Wiwitan otomatis dipicu dening penurunan tekanan ing header sistem - dirasakake dening transduser tekanan utawa switch tekanan - utawa kanthi sinyal remot saka katup banjir, panel weker geni, utawa stasiun tarik manual. Sawise diwiwiti, pompa bisa mlaku nganti kabeh panyebab wiwitan wis diresiki lan pompa mandheg kanthi manual utawa otomatis, kanthi timer roto minimal nyegah siklus cendhak. Weker terpadu nutupi kegagalan fase, pembalikan fase, kakehan motor, kegagalan pompa kanggo miwiti, tekanan rendah, lan pengontrol ora otomatis, kanthi output relay bebas volt kanggo manajemen bangunan remot utawa sambungan sistem weker geni. Antarmuka operator basis mikroprosesor nampilake tekanan sistem, tegangan lan arus telung fase, status weker, lan riwayat acara, kanthi timer tes mingguan sing otomatis ngleksanani pompa ing jadwal sing wis diprogram kanggo verifikasi kesiapan sistem. Enclosure digawe saka baja ukuran abot kanthi lapisan bubuk abang, minimal NEMA Type 2 (IEC IP31), kanthi NEMA 3R, 4, 4X (IP65) opsional kanggo lingkungan njaba lan korosif. Saklar transfer otomatis integral kanggo serep generator kasedhiya opsional. Kontroler kasebut UL kadhaptar ing UL 218, FM Disetujui kanggo Kelas 1321/1323, lan ditandhani CE, kanthi tes panrima pabrik lengkap sing ditindakake ing saben unit sadurunge dikirim.

Aplikasi Ideal

Yen sistem proteksi geni mbutuhake kontrol pompa sing tundhuk karo kode sing bisa digunakake tanpa gagal ing kahanan darurat, Kabinet Kontrol Industri nyedhiyakake wiwitan, ngawasi, lan balung mburi perlindungan sing disertifikasi.

Gedung Komersial & Perkantoran

Menara kantor, hotel, lan bangunan dhuwur sing digunakake campuran gumantung ing Kabinet Kontrol Industri otomatis kanggo njaga tekanan sistem sprinkler ing lantai ndhuwur. Nalika sirah sprinkler mbukak, gulung tekanan sistem sing diasilake langsung dideteksi, lan pengontrol pompa geni miwiti pompa utama kanggo njaga aliran banyu. Output weker terintegrasi pengontrol nyambung menyang panel weker geni bangunan kanggo ngawasi terpusat, dene timer tes mingguan kanthi otomatis ngleksanani pompa kanggo verifikasi kesiapan mekanik tanpa mbutuhake staf fasilitas kanggo nganakake tes kanthi manual.

Pabrik Industri & Pabrik

Pabrik-pabrik, gudang, pabrik pangolahan kimia, lan pembangkit listrik nyedhiyakake lingkungan kanthi beban geni sing dhuwur ing ngendi penindasan kanthi cepet kritis. Pengontrol pompa geni ing fasilitas kasebut asring dikonfigurasi karo wiwitan voltase suda kanggo mbatesi arus inrush ing sistem listrik tanduran. Kanggo situs ing wilayah mbebayani, controller diinstal mbatalake saka zona diklasifikasikaké karo input remot wiwitan intrinsik aman. Enclosures controller ditemtokake kanggo cocog karo kondisi tanduran - saka bledug-nyenyet kanggo semen lan kayu Processing kanggo karat-tahan kanggo lingkungan kimia.

Pasokan Air Kota & Infrastruktur Umum

Bandara, pusat konvènsi, rumah sakit, stadion, lan gedhong pamaréntah mbutuhake kontrol pompa geni sing tundhuk karo kode sing cocog karo standar listing lan persetujuan paling dhuwur. Pengontrol sing ditemtokake kanggo proyek sektor publik iki biasane mbutuhake dhaptar UL lan persetujuan FM, kanthi paket dokumentasi kalebu diagram baris tunggal, sertifikat tes, lan manual instalasi. Antarmuka transduser tekanan kanthi logging tren tanpa kertas ngidini marshal geni lan asuransi kanggo verifikasi kesiapan sistem sajrone inspeksi.

Fasilitas Minyak, Gas & Petrokimia

Kilang, peternakan tank, lan platform lepas pantai nuntut Kabinet Kontrol Industri sing direkayasa kanggo syarat linuwih ekstrem ing lingkungan bebaya dhuwur. Pengontrol asring dikonfigurasi karo penggerak utama mesin diesel sing didhukung dening sistem baterei dual kanggo kemampuan wiwitan ireng. Enclosures ditemtokake kanggo NEMA 4X utawa IP66 kanggo tahan kanggo semprotan uyah, karat kimia, lan ngumbah jet. Pengontrol acara lan data logger nyedhiyakake rekaman sing bisa diaudit kanggo kepatuhan peraturan, nyathet saben wiwitan pompa, acara tekanan, lan kondisi weker.

Gudang & Pusat Logistik

Pusat distribusi skala gedhe, fasilitas panyimpenan kadhemen, lan gudang rak-rak gumantung ing Kabinet Kontrol Industri kanggo nyedhiyakake sistem sprinkler otomatis sing nglindhungi inventaris nilai dhuwur. Amarga area gendheng sing gedhe, sawetara zona geni bisa dilindhungi dening omah pompa siji. Fungsi tundha wiwitan urut-urutan controller nyegah wiwitan simultaneous saka macem-macem Pumps ing sumber padha, supaya voltase ambruk.

Sistem Siaga Mesin Diesel

Yen sumber daya listrik ora bisa dipercaya, utawa ing ngendi kode situs mbutuhake sumber daya sekunder, Kabinet Kontrol Industri sing didorong dening mesin diesel njaga kemampuan wiwitan otomatis kanthi bebas saka kothak. Kontroler njaga baterei wiwitan dual kanthi pangisi daya cerdas mandiri sing ngawasi kondisi baterei lan menehi tandha marang sel sing rusak. Tes otomatis saben minggu mlaku ing loro baterei konfirmasi kesiapan mesin cranking tanpa campur tangan operator.

Teknik Deep Dive

Iki minangka panel kontrol sing dipasang ing pabrik sing dirancang kanggo ndeteksi penurunan tekanan, miwiti driver pompa geni, ngawasi kesalahan, lan weker ngumumake - kabeh ana ing pager sing cocog karo kode sing dirancang kanggo lingkungan ruangan pompa geni.

Urutan wiwitan otomatis

Kontroler terus-terusan ngawasi tekanan sistem liwat transduser tekanan utawa saklar tekanan ganda sing disambungake menyang sumber banyu perlindungan geni. Nalika tekanan mudhun ing ngisor setpoint sing bisa diatur ing lapangan, pengontrol miwiti urutan wiwitan. Kanggo pengontrol sing digerakake motor listrik, kontaktor motor ditutup lan pompa akselerasi kanthi cepet. Kanggo pengontrol mesin diesel, sirkuit kontrol energis solenoid bahan bakar, melu siklus cranking motor wiwitan ing Baterei 1, lan, yen mesin gagal kanggo miwiti ing wektu cranking configurable, kanthi otomatis gantian kanggo baterei 2 kanggo nyoba crank sukses. Sirkuit deteksi sing mlaku - ngawasi frekuensi output generator ing unit diesel utawa arus motor ing unit listrik - nandheske sukses lan mungkasi siklus cranking.

Multiple Wiwitan Nimbulaké

Ngluwihi deteksi gulung tekanan otomatis, pengontrol nampa input wiwitan tambahan kanggo integrasi sistem sing komprehensif: wiwitan manual remot saka pusat komando geni utawa stasiun tarik, katup banjir diwiwiti saka aktuasi katup pipa garing utawa pra-aksi, lan switch aliran utawa input wiwitan wektu tes kanthi durasi roto sing bisa dikonfigurasi kapisah. Ing panginstalan multi-pompa, pump wektu tundha wiwitan urut-urutan diwiwiti kanthi progresif - Pump 1 langsung diwiwiti nalika tekanan mudhun, Pump 2 sawise 5-10 detik, Pump 3 sawise wektu tundha luwih cepet - nyegah inrush simultaneous saka macem-macem motor gedhe ing sumber sing padha.

Proteksi Motor lan Sirkuit

Kanggo pengontrol sing didorong motor listrik, sirkuit daya sing mlebu diisolasi dening saklar isolasi sing dirating motor lan kombinasi pemutus sirkuit, disambungake sacara mekanis lan dioperasikake kanthi gagang sing dipasang ing njaba. Lawang pager dikalahaké mung karo alat nalika nangani ing posisi ON, nyegah akses ora sah kanggo bagean urip. Saklar isolasi dirating kanggo medhot beban motor lengkap. Rating tahan sirkuit cendhak yaiku 100.000 A RMS simetris ing 480 V. Proteksi kakehan motor nggunakake relay kakehan elektronik kanthi mundhut fase, pembalikan fase, lan deteksi ketidakseimbangan saiki. Kanggo pengontrol diesel, sirkuit proteksi mesin ngawasi tekanan oli sing sithik, suhu coolant sing dhuwur, kacepetan sing berlebihan, lan ora bisa diwiwiti, kanthi kabeh kahanan diumumake ing tampilan pengontrol lan liwat output weker remot.

Kontrol Mikroprosesor lan Antarmuka Operator

Logika pengontrol dikelola dening papan kontrol berbasis mikroprosesor sing nglakokake urutan wiwitan, ngawasi kabeh input, nyathet acara, lan nyopir output weker. Antarmuka operator sing dipasang ing lawang - tampilan teks LCD utawa layar demek warna - nyedhiyakake tekanan sistem wektu nyata, voltase telung fase lan bacaan saiki, status weker kanthi cathetan acara lan data logger data sing dicap wektu, pilihan mode (Otomatis, Manual, Test, Off), lan pemrograman timer test saben minggu. Kabeh pangaturan tekanan lan setelan parameter bisa diakses tanpa mbukak lawang pager utama, njaga integritas pager lan ngidini pamriksa tanpa mbukak komponen langsung.

Fungsi Weker lan Annunciation

Sinyal indikator weker standar: Power On, System Fault, Fase Failure, Phase Reversal, Pump Running, Pompa Failed to Start, Motor Overload, Low Pressure, Motor Lockout, Local Start, Remote Start, lan Deluge Start. Tanduk weker sing bisa dirungokake dipasang ing pager. Kontak relay bebas volt sing cocog karo saben weker diwenehake kanggo pengumuman remot liwat sistem weker kebakaran bangunan utawa BMS. Nalika switch transfer integral dilebokake, indikator tambahan nutupi Transfer Switch Normal, Transfer Switch Emergency, lan Emergency Isolator Open.

Enclosure lan Rating Lingkungan

Enclosure controller digawe saka baja ukuran abot kanthi lapisan bubuk abang pompa geni. Rating minimal saben NFPA 20 §10.3.3.1 NEMA Tipe 2 (IEC IP31) netes-bukti, cocok kanggo kamar pump njero ruangan. Kanggo kamar pompa sing kena semprotan banyu saka bocor segel pompa utawa discharge sprinkler geni, NEMA Type 3R (IP51) utawa NEMA Type 4 (IP65) enclosure anti banyu ditemtokake. Kanggo instalasi ruangan utawa lingkungan korosif, NEMA Type 4X stainless steel enclosure kasedhiya. Enclosure dipasang ing lantai minangka standar, kanthi konfigurasi tembok dipasang kanggo pengontrol pompa joki.

Ngalih Transfer Otomatis Integral

Saklar transfer otomatis terintegrasi pabrik opsional nyedhiyakake daya dual-sumber kanggo pompa geni. ATS nyambung menyang sumber utilitas normal (Sumber 1) lan sumber generator siyaga (Sumber 2). Nalika mundhut daya normal, utawa nalika voltase utawa frekuensi tiba ing njaba ambang prasetel, ATS kanthi otomatis miwiti generator lan mindhah beban pompa geni menyang sumber darurat. Nalika daya normal dibalèkaké, ATS retransfers menyang sumber normal lan miwiti generator cooldown lan mati. Mekanisme ngalih transfer disambungake sacara mekanis kanggo nyegah loro sumber nyambung bebarengan. Kabeh status lan weker ATS ditampilake ing antarmuka operator sing dienggo bareng lan dikirim liwat output relay.

Tes Mingguan lan Log Data

Timer tes mingguan sing dibangun kanthi otomatis miwiti pompa geni ing dina, wektu, lan durasi sing diprogram pangguna - ngilangi katergantungan ing tes manual kanggo kepatuhan NFPA 25. Acara lan data logger nyathet tekanan sistem sajrone wektu, bebarengan karo kabeh acara wiwitan, kedadeyan weker, lan owah-owahan mode, kanthi stempel wektu. Data bisa diundhuh menyang PC liwat RS232, RS485, utawa USB kanggo dianalisis lan dilaporake menyang panguwasa sing duwe yurisdiksi. Rekaman tekanan tanpa kertas iki ngilangi masalah pangopènan lan linuwih sing ana gandhengane karo perekam grafik mekanik.

Pengujian lan Sertifikasi Pabrik

Saben Kabinet Kontrol ngalami tes panrima pabrik lengkap sadurunge dikirim: resistensi insulasi, verifikasi titik-titik kabel, tes fungsional saka urutan wiwitan otomatis (transduser tekanan lan input switch), kabeh sirkuit weker lan pengumuman, mode manual lan tes, wektu tes mingguan, lan, yen dipasang, switch transfer otomatis. Kontroler kasebut UL kadhaptar ing UL 218, FM Disetujui kanggo Kelas 1321/1323, CSA disertifikasi ing ngendi kasebut, lan ditandhani CE. Paket dokumentasi lengkap diwenehake karo saben unit.

Pitakonan sing Sering Ditakoni

Q1: Standar apa sing dipatuhi Kabinet Kontrol Industri iki?

Kontroler dirancang lan didaftar ing UL 218 (Standar kanggo Kabinet Kontrol Industri), FM Disetujui kanggo Kelas 1321/1323, lan tundhuk karo edisi paling anyar saka NFPA 20. Tandha CE lan sertifikasi CSA kasedhiya gumantung saka target pasar. Saben pengontrol dirakit pabrik, kabel, lan dites minangka unit lengkap sadurunge dikirim, kaya sing dibutuhake dening NFPA 20.

Q2: Apa jinis pompa geni sing bisa diatur dening pengontrol iki?

Kontroler kasedhiya ing rong konfigurasi utama: pengontrol sing didorong motor listrik kanggo motor induksi sangkar bajing saka 5 HP nganti 400 HP ing 208–600 V telung fase, lan pengontrol sing didorong mesin diesel kanthi pangisi daya baterei dual integral lan sirkuit pemantauan mesin. Pengontrol listrik ndhukung voltase lengkap, wye-delta (transisi mbukak lan ditutup), autotransformer, resistor primer, part-winding, lan metode wiwitan alus.

Q3: Kepiye urutan wiwitan otomatis bisa digunakake?

Kontroler terus-terusan ngawasi tekanan sistem liwat transduser tekanan. Nalika tekanan mudhun ing ngisor batesan potong sing bisa diatur ing lapangan, pengontrol miwiti urutan wiwitan. Timer mlaku sing bisa diatur nyegah siklus cendhak. Pompa terus mlaku nganti kabeh panyebab wiwitan wis rampung lan mandeg manual utawa otomatis diwiwiti. Ing cilik saka pengontrol diesel, controller cranks saka Baterei 1, lan yen engine gagal kanggo miwiti, alternates kanggo baterei 2 kanggo sukses usaha.

Q4: Bisa controller miwiti saka sinyal liyane saka gulung meksa?

ya wis. Miwiti manual remot saka tombol tekan utawa panel weker geni, katup banjir wiwit saka pipa garing utawa aktuasi katup pra-tindakan, lan wektu tes mingguan kabeh minangka input wiwitan standar. Saben input bisa dikonfigurasi kanthi durasi lan tingkat prioritas dhewe. Ing panginstalan multi-pompa, wiwitan urut-urutan timer staggers pump wiwit supaya motor inrush simultaneous.

Q5: Weker apa sing disedhiyakake, lan kepiye cara komunikasi eksternal?

Weker visual lan swara standar kalebu: Power On, System Fault, Fase Failure, Phase Reversal, Pump Running, Pompa Gagal Miwiti, Motor Overload, Low Pressure, Motor Lockout, Local Start, Remote Start, lan Deluge Start. Saben weker nduweni output relay bebas volt sing cocog kanggo sambungan menyang sistem weker kebakaran bangunan utawa BMS. Klakson weker sing bisa dirungokake dipasang ing lawang pager.

Q6: Apa rating enclosure minimal sing dibutuhake, lan rating apa sing kasedhiya?

Miturut NFPA 20, rating enclosure minimal yaiku NEMA Type 2 (IEC IP31) drip-proof. Iki standar. Kanggo kamar pompa sing kena semprotan banyu utawa ana ing njaba ruangan, NEMA Type 3R (IP51), Type 4 (IP65), lan Type 4X (IP66, stainless steel) kasedhiya minangka pilihan.

Q7: Apa saklar transfer otomatis kalebu?

Saklar transfer otomatis integral kasedhiya kanthi opsional, digabungake karo pabrik menyang pager pengontrol. Kanthi otomatis pindhah menyang sumber generator siyaga nalika mundhut daya normal lan retransfers sawise pemugaran. ATS nuduhake antarmuka operator pengontrol lan output relay weker. Utawa, pengontrol bisa diwenehake tanpa ATS yen saklar transfer dipasang kanthi kapisah ing hulu.

Q8: Kepiye fungsi tes mingguan dikonfigurasi?

Timer tes mingguan sing dibangun ngidini pamrograman dina, wektu, lan durasi tes. Sawise dijadwal, pengontrol kanthi otomatis miwiti pompa ing wektu sing wis diprogram, nglakokake wektu sing disetel, banjur mandheg. Tes kasebut bisa dikonfigurasi kanggo kedadeyan saben minggu, rong mingguan, utawa saben wulan. Kabeh uji coba dicathet ing log acara kanthi tanggal, wektu, lan durasi.

Q9: Apa rating tahan sirkuit cendhak?

Kontroler nduweni rating tahan sirkuit cendhak 100.000 A RMS simetris ing 480 V (25.000 A ing 600 V). Rating tahan dhuwur iki njamin controller bisa ngatur kahanan fault ing sumber tanpa karusakan struktural utawa listrik, kang kritis kanggo piranti safety-urip sing kudu tetep operasional sak acara geni.

Ekspansi Terminal Bandara Utama

Latar mburi

Bandara internasional gedhe ing Timur Tengah nindakake proyek ekspansi terminal utama, nambahake concourses anyar, zona ritel, lan fasilitas penanganan bagasi. Desain proteksi geni nemtokake omah pompa geni khusus kanthi telung pompa geni sing digerakake motor listrik (tugas, bantuan, siyaga) lan pompa joki, nyuplai sistem sprinkler otomatis lan pipa tegak ing tapak terminal anyar. Kepatuhan karo NFPA 20, listing UL, lan persetujuan FM wajib.

Tantangan

Panguwasa keamanan geni bandara ngetrapake kahanan sing ketat ing sistem kontrol pompa. Kabeh pengontrol kudu kadhaptar UL lan disetujoni FM, tanpa pangecualian kanggo alternatif buatan lokal. Logika wiwitan urutan kudu nyegah inrush motor simultan ing distribusi voltase medium bandara, sing bisa kompromi beban kritis liyane. Pengontrol perlu kanggo ngandhani status pompa, data tekanan, lan kondisi weker menyang panel weker kebakaran terminal lan sistem manajemen bangunan terpusat bandara. Kajaba iku, kamar pompa kudu dilebokake ing njaba ruangan ing lingkungan sing kena sinar srengenge lan kelembapan sing dhuwur, ing ngendi suhu sekitar awan bisa nyedhaki 55 ° C.

Napa Pilih Kabinet Kontrol Industri?

Ing pabrik-ngrakit, UL-kadhaptar controller ana mung solusi tundhuk. Alasan teknis utama:

●  Pengontrol dikonfigurasi nganggo transisi tertutup wye-delta wiwit nyilikake arus inrush nalika nyegah voltase dips ing jaringan daya sensitif bandara.

●  Pewaktu wiwitan urutan kanggo Pump 2 lan Pump 3 disetel dadi wektu tundha 10 detik lan 20 detik, supaya ora ana rong motor sing narik arus wiwitan bebarengan.

●  Transduser tekanan integral karo logging data tanpa kertas ngilangi perekam grafik mekanik, sing diidentifikasi dening otoritas geni minangka titik kegagalan umum ing panginstalan bandara sadurunge.

●  NEMA 4 (IP65) enclosures weatherproof karo kanopi sunshade lan pemanas anti-kondensasi internal wis ditemtokake kanggo house pump ruangan, karo hardware stainless steel ing saindhenging.

●  Output relay weker bebas volt disambungake menyang panel weker kebakaran terminal lan BMS, dene RS485 Modbus nyedhiyakake data diagnostik sing rinci menyang sistem manajemen pangopènan bandara.

●  Saklar Transfer Otomatis sing digabungake karo pabrik ing saben pengontrol mesthekake yen nalika mundhut daya sarana normal, generator siyaga bakal miwiti lan nyedhiyakake pompa geni kanthi otomatis, tanpa gumantung ing peralatan transfer eksternal.

Penyebaran

Telung Kabinet Kontrol Industri sing didorong motor listrik (150 HP, transisi tertutup wye-delta, kandang NEMA 4 kanthi ATS integral) lan siji pengontrol pompa joki digawe, diuji pabrik, lan dikirim minangka rakitan lengkap. Komisi ing situs kalebu nyambungake utilitas lan pasokan generator, kabel motor, transduser tekanan, lan output relay weker. Kabeh commissioning rampung ing limang dina saben controller. Dokumentasi FAT pabrik dikirim menyang otoritas geni bandara lan ditampa tanpa revisi.

Asil

●  Kabeh pengontrol lulus tes ditampa panguwasa kebakaran bandara ing presentasi pisanan, kalebu simulasi gagal daya lan tes transfer generator.

●  Wye-delta closed-transition wiwit ngilangi keluhan dip voltase saka tim operasi listrik bandara.

●  Sistem rekaman tekanan tanpa kertas lan logging acara ngidini otoritas geni kanggo verifikasi kesiapan sistem sajrone inspeksi saben wulan tanpa ngganti grafik manual.

●  Ing taun pisanan operasi, wektu tes mingguan terus-terusan ngleksanani pompa kaya sing wis dijadwalake, kanthi rong masalah bocor segel pompa cilik sing diidentifikasi ing awal liwat logging data test run — nyegah degradasi dadi kegagalan sing bakal ditemokake mung sajrone darurat.

●  Otoritas bandara wiwit nglebokake spesifikasi pengontrol sing padha ing pedoman desain standar kanggo kabeh proyek terminal lan bangunan tambahan ing bandara.
