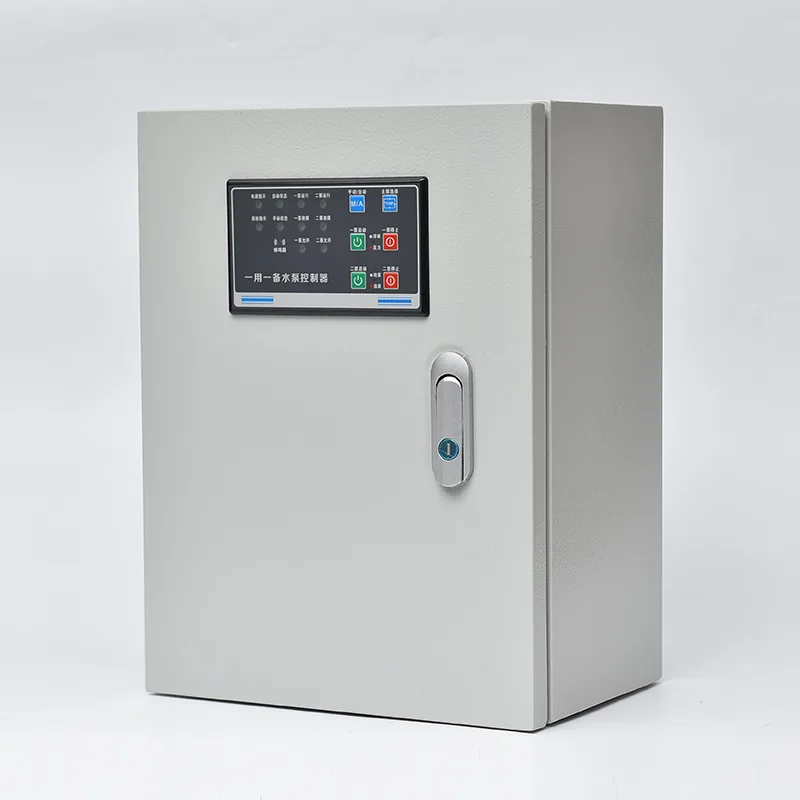

Tuku Panel Kontrol Pompa Perawatan Banyu sing berkualitas saka pabrikan China CSIVEI. Iki nggabungake pemutus sirkuit mlebu, kontaktor pompa utawa wiwitan sing alus, relay kakehan, pengontrol logika sing bisa diprogram utawa pengontrol pompa khusus, lan antarmuka sensor level ing pager tunggal sing ngadeg ing lantai utawa tembok. Rating daya rentang 0,75 kW nganti 250 kW ing 380–480 V telung fase. Deteksi level cairan nampa input saka switch float, pemancar tekanan hidrostatik, utawa sensor ultrasonik - pengontrol kanthi otomatis miwiti pompa tugas nalika bah diisi, nggawa pompa bantuan yen aliran mlebu ngluwihi kapasitas pompa siji, lan ngaktifake output weker tingkat dhuwur yen tingkat terus mundhak. Fungsi gantian otomatis muter peran pompa timbal adhedhasar jam roto utawa saben siklus wiwitan, ngimbangi nyandhang mekanik. Saben sirkuit pompa dilindhungi kanthi individu saka kakehan, sirkuit cendhak, mundhut fase, lan mbalikke fase. Perlindhungan tambahan khusus kanggo tugas limbah - kayata ngawasi bocor segel, ngawasi suhu bantalan, lan deteksi penyumbatan pompa liwat profil undercurrent utawa overload - digabungake kanggo ngatasi masalah sadurunge kerusakan motor. HMI sing dipasang ing lawang nampilake level sump, status pompa, jam kerja, lan riwayat kesalahan. Komunikasi liwat Modbus RTU/TCP utawa gateway 4G opsional mbisakake ngawasi remot lan integrasi SCADA. Enclosure nggunakake baja galvanis kanthi lapisan bubuk anti-karat, standar IP55 utawa IP65 kanggo instalasi ruangan.
Saka stasiun angkat limbah kotamadya menyang penanganan limbah industri, Panel Kontrol Pompa Perawatan Banyu nyedhiyakake manajemen pompa otomatis tanpa pengawasan kanggo lingkungan banyu limbah sing paling nuntut.
Jaringan saluran pembuangan kutha gumantung ing stasiun angkat kanggo ngunggahake banyu limbah saka titik pangumpulan sing cendhek menyang saluran gravitasi utawa pabrik perawatan. Panel kontrol ngatur siji nganti patang pompa submersible ing konfigurasi sumur udan, kanthi otomatis nyetel operasi pompa amarga aliran mlebu beda-beda miturut pola panggunaan saben dina. Output weker tingkat dhuwur nyambung menyang sistem telemetri kanggo kabar SCADA tengah, dene fungsi gantian njamin nyandhang pompa sing seimbang ing armada sing dipasang.
Ing pabrik perawatan, stasiun pompa nangani asupan limbah mentah, transfer sludge primer, sludge aktif bali, lan pembuangan efluen sing diolah. Panel kasebut ngatur saben pompa kanthi mandiri, kanthi pemantauan terintegrasi kanggo bocor segel lan suhu bantalan sing kritis kanggo nyegah kegagalan motor submersible ing aplikasi tugas sing terus-terusan. Komunikasi karo pabrik SCADA nyedhiyakake aliran wektu nyata, energi, lan data kesalahan.
Pangolahan panganan, kimia, tekstil, lan operasi pertambangan ngasilake efluen kanthi karakteristik sing nantang kontrol pompa standar - cairan korosif, konten padhet sing dhuwur, suhu sing dhuwur, utawa bahan serat. Profil proteksi motor panel bisa disetel kanggo ndeteksi penyumbatan pompa luwih awal, miwiti siklus mbalikke-lan-nyoba maneh kanthi otomatis kanggo mbusak alangan impeller sadurunge njaluk campur tangan operator.
Taman kantor gedhe, pusat blanja, lan pembangunan omah multi-menara sing beroperasi ing ngisor kelas saluran pembuangan kotamadya mbutuhake kontrol pompa bah basement sing dipercaya. Panel kasebut nyedhiyakake operasi kanthi otomatis kanthi output weker tingkat dhuwur sing disambungake menyang sistem manajemen bangunan, supaya ora ana risiko serep limbah menyang papan sing dikuwasani. Konfigurasi tembok sing kompak cocog karo ruang ruangan tanduran winates sing khas ing ruang paling ngisor komersial.
Stasiun Stormwater sing ngatur limpasan sajrone acara udan deres ngadhepi wektu nganggur sing dawa, diikuti aliran mlebu sing tiba-tiba. Panel nawakake skema aktivasi mode udan: nalika pemicu badai ditampa saka pengukur udan utawa tingkat sumur munggah, kabeh pompa mlebu urutan wiwitan prioritas. Ganti-ganti tugas kanthi cepet sajrone pompa badai sing luwih dawa nyegah pompa tunggal ora nanggung beban termal lengkap.
Stasiun pompa limbah ing deso utawa lokasi sing kasebar entuk manfaat saka otomatisasi lengkap panel lan kemampuan ngawasi remot. Gapura 4G utawa antarmuka telemetri radio sing dibangun ngirim status pompa, level sump, lan data weker menyang pusat operasi pusat. Operator bisa ngakoni weker lan ngreset lelungan saka jarak adoh, kanthi drastis nyuda biaya lan wektu tundha kunjungan menyang stasiun sing jarake bisa atusan kilometer.
Panel Kontrol Pompa Perawatan Banyu nggabungake urutan pompa adhedhasar level, proteksi motor khusus tugas limbah, lan pengerasan lingkungan sing kuat dadi siji perakitan sing diuji pabrik.
Pengontrol nampa siji utawa sawetara sinyal tingkat saka ngalih ngambang (diskrit, biasane papat tingkat: mandeg, wiwitan pompa timbal, wiwitan pompa lag, weker dhuwur) utawa input analog 4-20 mA sing terus-terusan saka pemancar tekanan hidrostatik utawa sensor ultrasonik. Nalika level sump munggah menyang titik wiwitan timbal, pompa tugas diwiwiti. Yen inflow ngluwihi tingkat discharge siji-pump lan tingkat terus munggah menyang titik wiwitan lag, controller miwiti pump bantuan. Nalika level mudhun menyang titik mandeg, kabeh pompa mandheg. Weker tingkat dhuwur micu yen sump tekan ambang kritis - nuduhake inflow ngluwihi kapasitas pumping utawa gagal pump - lan sinyal iki ditularaké menyang sistem telemetri minangka weker prioritas. Timer mlaku-mlaku sing bisa dikonfigurasi njaga pompa tetep operasi sedhela sawise tekan titik mandeg kanggo mbusak garis discharge, nyegah pemukiman padatan.
Kontroler ngganti sebutan pompa timbal ing saben siklus pompa utawa kanthi basis jam kerja sing bisa dikonfigurasi. Gantian ana ing titik mandeg - sawise siklus saiki rampung, pompa sabanjure kanthi urutan dadi timbal. Yen pompa timbal gagal diwiwiti utawa mlaku sajrone operasi, pengontrol kanthi otomatis nemtokake pompa sing kasedhiya minangka timbal lan langsung diwiwiti nalika ngunci pompa sing salah lan ngasilake weker. Owah-owahan otomatis iki njamin operasi stasiun terus tanpa campur tangan operator.
Ngluwihi kakehan standar lan proteksi sirkuit cendhak, panel kasebut nggabungake proteksi sing disesuaikan karo mode kegagalan pompa limbah submersible. Deteksi bocor segel nggunakake sensor konduktivitas ing ruang minyak pompa utawa rongga segel. Yen ingress banyu dideteksi, panel mundhakaken weker - ngijini pangopènan jadwal sadurunge nduwurke tumpukan motor dikompromi - lan bisa diatur kanggo trip pump yen bocor tekan ambang kritis. Pemantauan suhu bantalan nampa termistor PTC utawa input PT100 sing dipasang ing motor pompa. Overtemperature micu weker utawa trip gumantung saka keruwetan. Perlindhungan pamblokiran pompa nggunakake profil saiki motor: yen pengontrol ndeleng tiba-tiba mudhun saiki ing ngisor band operasi normal, nuduhake lampu impeller sing diblokir utawa snagged, miwiti siklus mbalikke lan coba maneh sing bisa dikonfigurasi (siji utawa luwih arah mbalikke cendhak mlaku kanggo mbusak alangan) sadurunge nguwatirake.
Panel cocog cara wiwitan kanggo ukuran motor pump lan alangan sumber situs. Direct-on-line wiwitan cocog karo pompa cilik nganti kira-kira 7,5 kW. Star-delta miwiti nyuda inrush kanggo pump medium-daya. Wiwitan alus ditetepake kanggo pompa sing luwih gedhe ing ngendi pasokan voltase kudu dikontrol lan mriksa slam tutup saka wiwitan sing tiba-tiba kudu dihindari. VFD digunakake ing ngendi operasi variabel-kacepetan dibutuhake - contone, cocog kacepetan pump kanggo inflow kanggo njaga tingkat udan-sumur konsisten tinimbang muter antarane titik on-off tetep.
Trafo kontrol khusus nyedhiyakake 24 VAC utawa 24 VDC kanggo pengontrol, HMI, sensor, lan sirkuit weker - kanthi terisolasi saka jalur daya motor. Tombol push mandeg darurat ing lawang panel mekanis ngisolasi daya pompa. Daur ulang interlock safety eksternal nampa input saka deteksi gas sumur udan, interlocks lawang ing entri stasiun pompa, lan proteksi termal saka peralatan hulu.
Tampilan teks sing dipasang ing lawang utawa layar demek warna nyedhiyakake level sump wektu nyata, status pompa, jam mlaku, count wiwitan, arus motor, lan weker aktif kanthi riwayat kesalahan sing dicap wektu. Antarmuka ndhukung kontrol pompa manual kanggo pangopènan, kanthi pamulihan otomatis sawise wektu entek sing bisa dikonfigurasi kanggo nyegah kunci manual sing ora sengaja. Penyesuaian parameter - setpoints level, timer run-on, mode alternatif - dilindhungi sandi.
Standar RS485 Modbus RTU nyambung menyang unit telemetri stasiun pompa. Gerbang maya 4G utawa Ethernet opsional nyedhiyakake akses web lan smartphone langsung menyang status pompa, data level, konsumsi energi, lan kabar push weker. Output weker kontak garing kanggo saben kesalahan pompa lan kondisi tingkat dhuwur sing umum biasane dipasang ing sistem telemetri minangka prioritas tinimbang weker adhedhasar jaringan.
Stasiun pompa limbah nyedhiyakake atmosfer korosif - hidrogen sulfida, kelembapan, lan ing sawetara kasus uap kimia. Kandang digawe saka baja galvanis kanthi lapisan bubuk tahan kimia. IP55 minangka standar; IP65 kanthi entri kabel sing disegel liwat kelenjar komprèsi ditemtokake kanggo instalasi ruangan utawa mbukak. Filter ventilasi nggunakake media karbon aktif ing ngendi cahya H₂S signifikan. Kabeh logam internal dilapisi utawa baja tahan karat, lan PCB dilapisi kanthi konsisten marang kelembapan lan gas korosif.
P1: Sensor level apa sing bisa ditampa panel, lan pira level sing dikontrol?
Panel nampa switch float (biasane papat tingkat diskrit), pemancar tekanan hidrostatik (4–20 mA), utawa sensor ultrasonik. Kanthi floats diskrèt, tingkat kontrol mandheg, wiwitan pompa timbal, wiwitan pompa lag, lan weker dhuwur. Kanthi sensor analog, titik-titik kasebut diprogram langsung ing pengontrol, nyedhiyakake keluwesan lan penyesuaian jarak jauh.
Q2: Kepiye panel nangani penyumbatan pompa saka kain lan barang padhet?
Kontroler ngawasi arus motor terus-terusan. Yen saiki irungnya Ngartekno ngisor band pumping normal, controller ngenali kamungkinan blockage lan miwiti urutan mbalikke-lan-nyoba maneh otomatis. Pompa diuripake sedhela ing mbalikke kanggo ngilangi alangan, banjur diwiwiti maneh. Yen nyoba sukses lan saiki normal, operasi terus. Yen pamblokiran tetep sawise jumlah sing dikonfigurasi nyoba, pompa dikunci lan weker digawe.
Q3: Apa sing kedadeyan yen pompa tugas gagal sajrone operasi?
Kontroler langsung nemtokake pompa gagal minangka ora kasedhiya, milih pompa sing kasedhiya ing urutan rotasi, miwiti, lan ngunggahake weker kesalahan. Ganti otomatis iki njamin pumping terus tanpa wektu tundha. Pompa faulted tetep dikunci metu nganti weker diakoni lan fault dibusak.
Q4: Kepiye cara kerja gantian, lan aku bisa nyetel rotasi adhedhasar jam?
Ganti gantian pompa sing dadi timbal sawise saben siklus pompa lengkap, utawa ing ambang jam sing bisa dikonfigurasi. Rotasi adhedhasar jam mbukak nyandhang nyandhang mekanik lan urip segel ing kabeh pompa. Alternation dumadi ing titik mandeg nalika sump kosong, supaya ora ana risiko acara tingkat dhuwur sajrone owah-owahan.
Q5: Apa komunikasi lan pilihan weker remot kalebu?
Panel kasebut nyedhiyakake: kontak relay bebas volt kanggo weker umum, weker tingkat dhuwur, lan kesalahan pompa individu (kanggo sambungan telemetri kabel); RS485 Modbus RTU minangka standar kanggo integrasi SCADA utawa RTU lokal; lan gateway maya 4G opsional kanggo akses remot langsung liwat browser web utawa aplikasi smartphone, kanthi weker kabar push.
Q6: Panel bisa mbukak ing generator serep?
ya wis. Urutan pump panel lan wiwitan alus utawa wiwitan star-delta matesi arus inrush, mbisakake generator kanggo miwiti pumps ing kapasitas sawijining. Sinyal input generator opsional bisa nyuda jumlah pompa sing diidini mlaku bebarengan nalika ana daya serep, nyegah kakehan generator.
Q7: Apa pangopènan panel mbutuhake?
Pemriksaan visual saben wulan saka segel lawang, saringan ventilasi, lan kondisi internal. Priksa triwulanan mandap daya lan kondisi kontaktor. Tes fungsional tahunan input level, weker tingkat dhuwur, logika gantian, lan piranti safety. Langkah-langkah perlindungan karat panel kudu dipriksa saben taun ing lingkungan sing agresif. Kontaktor minangka barang sing bisa dilayani, kanthi interval panggantos gumantung saka frekuensi siklus pompa.
Otoritas banyu regional ing Inggris ngoperasikake luwih saka 40 stasiun angkat limbah ing wilayah deso lan pinggiran kutha, ngumpulake banyu limbah saka komunitas cilik lan ngompa menyang karya perawatan terpusat. Akeh stasiun ana 15 kanggo 25 taun karo panel kontrol tuwa nggunakake logika relay float-switch dhasar. Panguwasa ngadhepi biaya nelpon-metu mundhak kanggo blockages pump lan gagal, lack of visibilitas menyang status stasiun antarane pengawasan dijadwal, lan tambah kangelan sumber panggantos bagean.
Panel basis relay sing ana ora ana ngawasi jarak jauh, ora ana deteksi penyumbatan pompa, lan ora ana gantian otomatis - saben stasiun mbukak pompa siji kanthi siyaga manual-tugas sing mbutuhake kunjungan fisik kanggo ngganti. Acara pamblokiran ing pompa tugas ora dideteksi nganti pompa siyaga uga diwenehi tandha, nyebabake telpon darurat lan tumpahan limbah. Stasiun kasebut nyebar ing 1,500 kilometer persegi, nggawe pangopènan reaktif alon lan larang.
Nalika panguwasa ngrancang upgrade sistem kontrol, panel anyar kudu pas ing kiosks ndhuwur-lemah ana tanpa modifikasi sipil, antarmuka karo loro ngalih ngambang ana lan sensor tingkat ultrasonik anyar, lan komunikasi liwat jaringan telemetri panguwasa ana - campuran radio UHF lan GPRS sing mbutuhake output weker kontak garing prasaja bebarengan karo data Modbus. Spesifikasi kasebut uga mbutuhake gantian otomatis, deteksi penyumbatan, lan pemantauan bocor segel.
Solusi panel sing direkayasa pabrik ngrampungake saben syarat ing paket siji. Panel dibangun kanggo dimensi soyo tambah pas saka backplanes kiosk, Nyingkiri sembarang karya struktural. Kontroler nampa loro input switch float sing ana lan sinyal ultrasonik 4-20 mA anyar, saéngga stasiun bisa ditingkatake kanthi bertahap.
Deteksi pamblokiran pompa mbuktekaken nemtokake. Uji coba awal ing telung stasiun ngerteni manawa akeh blokade telpon kasebut sejatine snags intermiten sing ngresiki awake dhewe - urutan mbalikke-lan-nyoba maneh panel kanthi otomatis ngrampungake iki tanpa intervensi operator. Mung blockage sing terus-terusan nyebabake weker. Pemantauan bocor segel ndeteksi kelembapan ing rong pompa sajrone komisioning, ngidini panggantos bantalan pre-emptive sadurunge pompa dipasang menyang layanan biasa.
Output weker dikonfigurasi kanggo antarmuka langsung karo outstations telemetri UHF sing wis ana. Digabungake karo data Modbus sing kasedhiya kanggo tim SCADA, panguwasa entuk kabar kesalahan sing gampang lan analisa stasiun sing rinci.
Patang puluh panel prefabricated, diatur kanggo stasiun dual-pump (1,5 kW kanggo 15 kW), padha diprodhuksi lan dites liwat patang sasi lan diinstal dening tim electrical panguwasa sawise prosedur commissioning standar. Panel kalebu wiwitan alus ing pompa 7,5 kW lan ndhuwur, kebocoran segel lan input pemantauan suhu bantalan, logika deteksi blockage, lan kompatibilitas level float lan ultrasonik. A rollout bertahap weruh enem stasiun nganyari saben sasi, karo kabeh jaringan rampung ing sangisore wolung sasi.
● Panggilan pompa darurat suda kira-kira 60% ing taun kapisan, didorong kanthi otomatis mbalikke-lan-nyoba maneh mbusak sumbatan cilik lan bebaya awal saka ngawasi bocor segel sing ngidini pangopènan sing direncanakake.
● Pump alternation imbang jam mbukak liwat tugas lan siyaga pumps pisanan ing paling stasiun, ndawakake mechanical seal lan bearing interval layanan.
● Tim SCADA entuk visibilitas wektu nyata babagan tingkat bah, status pompa, lan jam kerja ing kabeh 40 stasiun, ngganti katergantungan sadurunge ing pemeriksaan fisik saben minggu.
● Operator nglaporake manawa tata letak panel standar ing kabeh stasiun nyederhanakake nggoleki kesalahan kanthi dramatis, amarga saben teknisi ngerti persis ing ngendi saben komponen lan terminal dumunung.
● Otoritas wiwit nggunakake spesifikasi panel sing padha kanggo 15 stasiun liyane ing program ekstensi jaringan.
