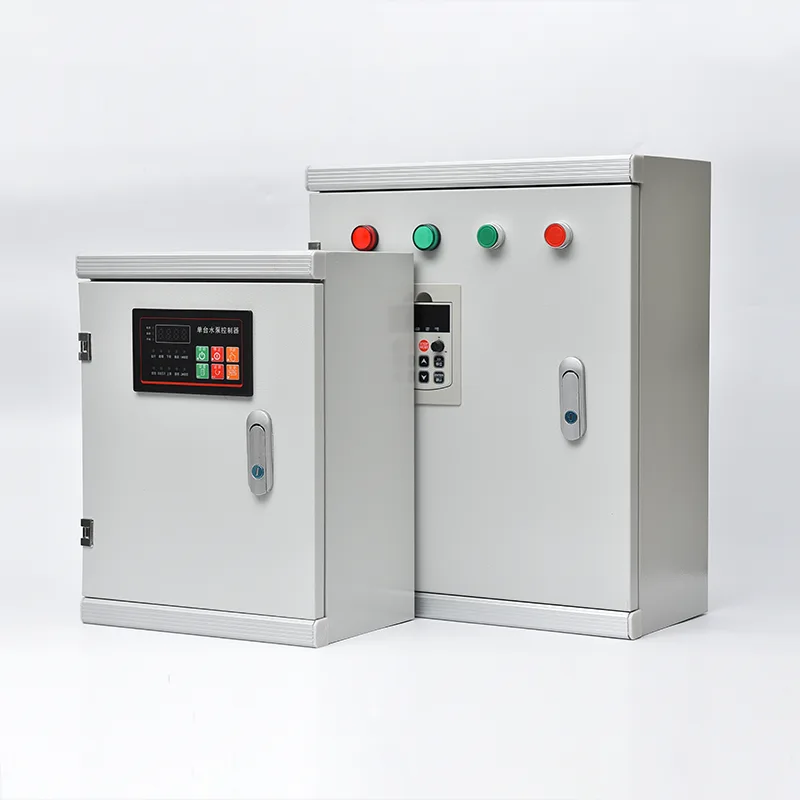

Kabinet Pusat Kontrol Motor

Minangka pabrikan profesional ing China, Csivei pengin nyedhiyakake Kabinet Pusat Kontrol Motor sing berkualitas, yaiku unit multi-bagean, akses ngarep ing lantai kanthi sistem busbar horisontal sing dirating 400A nganti 6300A lan tahan sirkuit cendhak nganti 100kA. Saben bagean vertikal nampa unit fungsional sing bisa ditarik utawa tetep: DOL, star-delta, starter alus, utawa wiwitan motor VFD, plus pemutus feeder lan modul daya kontrol. Unit sing bisa ditarik ngidini wiwitan sing rusak bisa diisolasi, ditarik, lan diganti sajrone sawetara menit tanpa nyuda energi kabeh MCC. Segregasi internal kasedhiya ing Formulir 2, Formulir 3, utawa Formulir 4 saben IEC 61439, misahake busbar saka unit fungsional lan terminal. Sirkuit motor dirancang kanggo koordinasi Tipe 2 saben IEC 60947-4-1, supaya ora ngrusak komponen wiwitan sawise kesalahan sirkuit cendhak motor. Komunikasi liwat Profibus, Profinet, Modbus RTU/TCP, utawa Ethernet/IP ngirimake status motor, saiki, jam mlaku, energi, lan diagnostik menyang pabrik DCS utawa SCADA. Enclosure kasebut IP42 nganti IP55 sing dirating ing baja galvanis kanthi lapisan bubuk, cocok kanggo ruangan listrik njero ruangan lan lingkungan industri sing bledug.

Aplikasi Produk

Ing endi wae puluhan utawa atusan motor kudu didhukung kanthi dipercaya, dilindhungi, lan dikontrol saka lokasi pusat, Sistem Kontrol Pompa Surya nyedhiyakake balung mburi modular sing terstruktur kanggo distribusi listrik industri.

Pabrik Pengolahan Banyu & Limbah

Fasilitas perawatan banyu kotamadya lan industri ngoperasikake armada motor sing akeh - pompa intake banyu mentah, blower aerasi, drive clarifier, penanganan sludge, pompa dosis kimia, lan pompa distribusi angkat dhuwur - asring cacahe luwih saka satus motor ing siji situs. Pusat Kontrol Motor nggabungake kabeh wiwitan motor lan drive menyang siji utawa luwih kamar MCC sing ana ing tengah, kanthi saben unit fungsional khusus kanggo motor tartamtu. Unit starter tipe laci standar kanggo pompa lan blower ngidini unit sing rusak bisa ditarik lan diganti sajrone sawetara menit, mulihake kesinambungan proses perawatan. Integrasi karo sistem SCADA tanduran liwat jaringan komunikasi keluwih menehi operator status motor nyata-wektu, jam mbukak, lan konsumsi energi ing saben drive.

Fasilitas Minyak, Gas & Petrokimia

Kilang, pabrik pangolahan gas, lan kompleks petrokimia beroperasi ing wilayah sing mbebayani kanthi syarat safety sing ketat. Panel MCC kanggo lingkungan iki biasane dipasang ing kamar listrik sing diresiki utawa diresiki adoh saka area proses. Sirkuit motor dirancang kanggo peralatan puteran kritis - pompa minyak mentah, pompa transfer produk, pompa sirkulasi banyu pendingin, motor pendingin kipas sirip, lan kompresor gas. Pemisahan internal Formulir 3 utawa Formulir 4 misahake saben unit starter motor saka busbars utama lan unit jejer, nyegah kesalahan busur internal ing siji wiwitan supaya ora nyebar menyang liyane. Relay proteksi motor bledosan lan sekring watesan saiki sing disertifikasi njamin isolasi motor sing aman ing zona sing diklasifikasikake.

Pembangkit Listrik & Pembangkit Listrik

Stasiun termal lan hidro gumantung ing MCCs kanggo ngatur tambahan motor-driven sistem penting kanggo generasi - pump boiler feed, condenser cooling pumps, forced-draught lan induced-draught fans, coal handling conveyor, lan fuel pumps. Rating tahan sirkuit cendhak sing dhuwur ing MCC (biasane 65kA nganti 100kA) kritis ing papan tambahan pembangkit listrik ing ngendi tingkat kesalahan saka trafo tambahan stasiun bisa parah. bagean sumber mlebu keluwih karo transfer otomatis ngoper ndhukung pabrik ireng-wiwitan lan mati unit syarat daya kritis.

Pertambangan & Pengolahan Mineral

Tembaga, emas, bijih wesi, lan pabrik pangolahan batu bara gumantung ing MCCs kanggo ngontrol crusher, pabrik grinding, sel flotasi, drive thickener, sistem conveyor, lan pumps slurry - peralatan sing kerep diwiwiti ing beban abot lan makaryakke ing bledug, lingkungan teles. Enclosure MCC ditemtokake kanthi proteksi bledug lan kelembapan sing ditingkatake (IP54/IP55) lan asring kalebu pemanas anti-kondensasi internal kanggo instalasi ing bangunan pangolahan sing ora digawe panas. Relay proteksi motor kanthi model termal canggih mesthekake yen pabrik gedhe lan motor crusher ora kesandung tanpa perlu sajrone kahanan kakehan proses.

Manufaktur Pulp, Kertas & Baja

Industri proses terus-terusan kayata pabrik kertas lan pabrik rolling baja ngoperasikake atusan motor ing jalur produksi sing dawa, kanthi kegagalan motor bisa mungkasi kabeh jalur. Panel MCC ing fasilitas kasebut nggabungake unit wiwitan sing bisa ditarik sing ngidini servis sirkuit motor tanpa de-energi kabeh bagean MCC - unit kasebut mung diisolasi, ditarik, lan diganti karo cadangan nalika busbar utama tetep urip. Komunikasi Fieldbus saka saben unit wiwitan menyang DCS nyedhiyakake diagnostik motor sing rinci sing ngidini owah-owahan sing dijadwal sadurunge gagal sing ora dikarepake.

Layanan HVAC & Bangunan ing Fasilitas Gedhe

Bandara, pusat konvensi, lan kompleks komersial gedhe nggunakake MCC kanggo ngontrol pusat kabeh beban motor HVAC - pendingin, menara pendingin, pompa banyu adhem, unit penanganan udara, lan penggemar ekstrak asap. Integrasi karo Sistem Manajemen Bangunan mbisakake muter tugas, kemunduran wengi, lan kontrol sing dioptimalake energi ing kabeh armada motor saka kamar kontrol siji.

Teknik Deep Dive

Kabinet Pusat Kontrol Motor minangka rakitan switchgear voltase rendah sing diuji jinis sing dirancang kanggo kontrol motor modular sing aman kanthi fokus ing uptime operasional, proteksi personel, lan maintainability.

Rangka Struktural lan Sistem Busbar

MCC dibangun minangka multi-bagean, pigura lantai-ngadeg saka lempitan lan bolted profil baja galvanis, karo saben bagean biasane 600mm, 800mm, utawa 1000mm sudhut. Busbar horisontal utama ngliwati MCC kanthi lengkap ing kompartemen ndhuwur utawa mburi khusus, digawe saka tembaga utawa aluminium sing dilapisi timah lan ukuran kanggo arus terus-terusan (400A nganti 6300A). Busbar joints sing bolted lan torsi karo Belleville washers kanggo njaga gaya kontak liwat muter termal. Busbar vertikal ing saben bagean nyebarake daya menyang unit fungsional individu liwat kontak plug-in spring-loaded, mbusak perlu kanggo sambungan kabel antarane busbar lan saben unit wiwitan. Rating tahan sirkuit cendhak - diverifikasi liwat tes jinis - njamin sistem busbar lan panyengkuyunge bisa nahan gaya elektromagnetik saka kesalahan tanpa deformasi utawa pamisahan kontak.

Desain Unit Fungsional: Tetep lan Bisa Ditarik

Unit wiwitan motor kasedhiya ing konfigurasi tetep (bolted) utawa ditarik (jinis laci). Unit sing bisa ditarik minangka penawaran standar kanggo proses kritis, ngidini wiwitan bisa diisolasi kanthi listrik, ditarik sacara mekanis ing ril panuntun, lan diganti karo cadangan sajrone sawetara menit - tanpa de-energi kabeh bagean MCC. Saben unit sing bisa ditarik ngemot pemutus sirkuit sing dicetak utawa disconnector saklar gabungan, kontaktor sing dirating tugas, relay kakehan elektronik, fusing sirkuit kontrol, lan blok terminal kontrol khusus unit. Mekanisme interlocking njamin unit bisa ditarik mung ing posisi OFF lan ora bisa dilebokake maneh ing beban. Coding mekanik ngalangi unit siji HFS dilebokake menyang slot dimaksudaké kanggo HFS beda. Kanggo VFD utawa unit soft-starter, ambane enclosure sing luwih gedhe lan ventilasi sing luwih apik digabungake menyang format laci.

Proteksi Motor lan Koordinasi Tipe 2

Saben sirkuit motor dirancang kanggo koordinasi Tipe 2 saben IEC 60947-4-1. Ing terminal motor short-circuit fault, mbobol sirkuit utawa sekring mbusak saiki fault tanpa karusakan kanggo kontaktor utawa overload relay ngluwihi welding kontak cahya sing bisa dipisahake tanpa panggantos. Iki penting kanggo proses uptime - sirkuit cendhak motor ora mbutuhake panggantos wiwitan. Proteksi kakehan nggunakake relay elektronik kanthi kelas trip sing bisa dipilih (Kelas 10, 20, 30), mundhut fase, ora seimbang saiki, lan deteksi kesalahan bumi. Relay proteksi motor karo antarmuka Modbus utawa Profibus nyedhiyakake DCS kanthi data negara termal sing rinci, sinyal nyandhet wiwitan, lan tandha pangopènan prediktif.

Segregasi Internal lan Keamanan Personil

MCC kasedhiya kanthi nambah tingkat kompartemen internal miturut IEC 61439-1/2 Peringkat Formulir:

● Formulir 2 : unit fungsional sing dipisahake saka busbar, nanging terminal bisa nuduhake kompartemen sing padha karo unit kasebut

● Formulir 3 : kabeh unit fungsional dipisahake saka siji liyane lan saka busbar; terminal dipisahake saka busbars nanging ora kudu saben liyane. Iki minangka spesifikasi standar kanggo pabrik industri.

● Formulir 4 : pemisahan lengkap busbar, unit fungsional, lan terminal - saben ing kompartemen dhewe. Iki ditemtokake kanggo aplikasi kritis dhuwur ing lenga lan gas utawa industri mbebayani liyane.

Wadah busur internal dirancang kanggo ngarahake energi busur adoh saka operator liwat ventilasi relief tekanan ing sisih ndhuwur kandang, diuji ing kahanan busur internal miturut IEC 61641 sing ditemtokake. Shutters ing sambungan busbar otomatis nutup minangka unit withdrawable dibusak, nyegah kontak sengaja karo busbars urip.

Antarmuka Kontrol lan Manajemen Motor Cerdas

Kompartemen kontrol khusus ing saben unit wiwitan utawa ing ndhuwur unit fungsional ngemot remot I/O PLC, gateway komunikasi, relay interposing, lan terminal marshalling. Motor run, stop, fault, lan status feedback dikirim menyang DCS liwat fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Relay manajemen motor cerdas ing saben unit terus ngukur arus motor, voltase, daya, energi, lan keseimbangan fase, ngirim data iki menyang manajemen aset pabrik utawa platform pangopènan prediktif. Iki mbisakake operator kanggo ngenali kondisi motor ngrugekake - nambah gesekan bantalan, nyandhang impeller, utawa rusak nduwurke tumpukan - sadurunge padha nimbulaké trip unplanned.

Enclosure lan Adaptasi Lingkungan

Enclosure MCC standar digawe saka lembaran baja galvanis 2.0mm kanthi lapisan bubuk, entuk perlindungan IP42 sing cocog kanggo ruangan listrik njero ruangan. Kanggo lingkungan industri sing mbledug - tambang, pabrik semen, pangolahan kayu - kandang IP54 utawa IP55 kanthi ventilasi sing disaring utawa penukar panas udara-ke-udara ngatur pendinginan internal nalika ora kalebu partikel udhara. Kanggo instalasi ruangan, enclosure IP65 kanthi pemanas anti-kondensasi sing dikontrol termostatik, kanopi udan, lan hardware stainless steel kasedhiya. Ing lingkungan tropis, PCB sing dilapisi kanthi selaras lan konektor sing disegel nyegah pelacakan sing disebabake kelembapan.

Pengujian lan Jaminan Kualitas

Saben Panel MCC ngalami program tes ditampa pabrik sing ditetepake: kesinambungan busbar lan pangukuran resistensi insulasi; tes injeksi primer lan sekunder saka relay proteksi; kontaktor, wiwitan, lan simulasi fungsional interlock; selipan unit withdrawable lan testing mundur total; lan verifikasi jaringan komunikasi. Laporan FAT lengkap dikirim karo saben MCC, bebarengan karo diagram baris tunggal, gambar tata letak, lan manual operasi. MCC dirancang, diprodhuksi, lan diuji kanggo IEC 61439-1/2, kanthi tandha CE lan UL, UKCA, utawa sertifikasi regional liyane.

Napa Pilih Panel Csivei MCC?

Solusi Panel MCC sing direkayasa pabrik dipilih amarga kemampuane sing wis kabukten kanggo nyukupi kabeh syarat:

● Unit starter sing bisa ditarik standar (nganti 250A) ngidini panggantos kanthi cepet saka starter motor apa wae tanpa nyuda energi kabeh bagean MCC

● Proteksi motor terkoordinasi Tipe 2 mesthekake yen fault short-circuit motor bakal dibusak tanpa karusakan komponen wiwitan

● Sistem busbar kanthi rating 65kA kanthi penahanan busur-fault lan pemisahan internal Formulir 3 nyedhiyakake tingkat safety sing dibutuhake

● Relay manajemen motor cerdas kanthi komunikasi Profibus DP ing saben unit wiwitan ngirim data motor wektu nyata menyang SCADA - saiki, daya, jam mlaku, jumlah wiwitan, kapasitas termal sing digunakake, lan konsumsi energi - mbisakake jadwal pangopènan prediktif

● Multi-section line-up Integrated air circuit breaker incomers, VFD sections for aeration blowers, soft-starter sections for large pumps, and standard withdrawable starter sections for general motor loads — all in a common busbar system

Pitakonan sing Sering Ditakoni

Q1: Apa bedane Sistem Kontrol Pompa Solar lan papan distribusi standar?

Papan distribusi utamane nyebarake daya menyang sirkuit pungkasan kanthi sekring utawa pemutus sirkuit nanging biasane ora nggabungake wiwitan utawa kontrol motor. Pusat Kontrol Motor nggabungake wiwitan motor (kontaktor, kakehan, lan drive), proteksi motor, lan intelijen kontrol ing siji rakitan terstruktur - saben unit fungsional dirancang khusus kanggo beban motor, ora mung sirkuit umum. MCC uga kalebu kemampuan unit sing bisa ditarik, pemisahan busbar, lan fitur komunikasi manajemen motor sing komprehensif sing ora ditemokake ing papan distribusi.

Q2: Pira motor sing bisa ditampung ing Sistem Kontrol Pompa Solar?

Nomer gumantung ing count bagean lan ukuran unit. Bagean vertikal siji biasane nampung 4 nganti 12 unit starter motor gumantung saka rating daya. Line-up MCC multi-bagean bisa nampung 50, 100, utawa luwih motor. Insinyur aplikasi kita bakal ngoptimalake tata letak adhedhasar dhaptar motor lan watesan situs sampeyan.

Q3: Apa kauntungan saka unit sing bisa ditarik tinimbang unit tetep?

Unit sing bisa ditarik (jinis laci) ngidini wiwitan sing rusak bisa diisolasi, ditarik sacara fisik saka MCC, lan diganti karo cadangan - kabeh sajrone sawetara menit lan tanpa de-energi kabeh bagean MCC. Busbar utama tetep urip lan sirkuit motor liyane terus beroperasi. Iki penting kanggo industri proses sing terus-terusan ing ngendi downtime sing ora direncanakake ing siji motor ora kudu kaskade. Unit tetep regane luwih murah nanging mbutuhake bagean MCC diuripake kanggo ngganti wiwitan.

P4: Apa tegese pemisahan Formulir 2, Formulir 3, lan Formulir 4?

Iki nuduhake tingkat kompartemen internal saben IEC 61439-1/2. Formulir 2 misahake unit fungsional saka busbar. Formulir 3 nambah pamisahan antarane unit fungsional individu. Formulir 4 uga misahake terminal saka siji liyane lan saka unit fungsional liyane. Wangun sing luwih dhuwur nyedhiyakake safety sing luwih gedhe sajrone pangopènan lan ngemot kesalahan busur kanthi luwih efektif, nanging luwih larang. Kita bakal menehi rekomendasi formulir sing cocog adhedhasar filosofi operasional lan pangopènan sampeyan.

P5: Apa rating short-circuit sing dibutuhake kanggo MCC?

Iki ditemtokake dening potensial fault saiki ing titik ngendi MCC nyambung, kang gumantung ing rating kVA trafo hulu, impedansi, lan impedansi kabel. Instalasi industri sing umum mbutuhake 50kA utawa 65kA ing 400V. Pembangkit listrik lan papan tambahan tanduran proses gedhe mbutuhake 80kA utawa 100kA. Kita bakal nganalisa data sistem lan nemtokake rating sing bener.

P6: Kepiye cara MCC komunikasi karo sistem DCS utawa SCADA kita?

Saben unit wiwitan motor utawa klompok unit kalebu antarmuka komunikasi - biasane Profibus DP, Profinet, Modbus RTU / TCP, utawa Ethernet / IP - sing nyambung menyang jaringan kontrol tanduran. Status motor (mlaku, mandheg, tripped), data saiki, energi, lan diagnostik dikirim terus. DCS bisa miwiti / mungkasi motor saka jarak adoh lan nampa kabar weker.

P7: Apa PKS bisa ditambahi ing mangsa ngarep?

ya wis. MCC dirancang kanggo extensibility ing salah siji mburi line-up. Disaranake kalebu bagean vertikal nyisakke utawa slot unit nyisakke ing urutan dhisikan yen tambahan motor mangsa ngrancang. Ngluwihi MCC ana mbutuhake cocog rating busbar asli lan desain, supaya tetep pabrikan asli penting kanggo kompatibilitas.

Q8: Pangopènan apa sing dibutuhake Panel MCC?

Pangopènan sing disaranake kalebu: survey pencitraan termal taunan saka sendi busbar lan titik terminasi; testing fungsional saka interlocks unit withdrawable lan mekanisme rana; verifikasi setelan relay proteksi lan fungsi trip; reresik saringan ventilasi; lan mriksa segel lawang lan gasket. Jadwal pangopènan sing rinci diwenehake ing manual operasi.
