Dumunung ing pager sing dibangun kanthi tujuan sing dirating IP42 nganti IP65, kabinet iki nggabungake unit drive frekuensi variabel kanthi kabeh infrastruktur daya lan kontrol sing dibutuhake: isolasi listrik mlebu, reaktor saluran lan beban kanggo mitigasi harmonik lan proteksi kabel motor, input fusing utawa proteksi pemutus sirkuit, filter dV/dt output utawa filter sineatur sing dibutuhake, lan suite proteksi motor lengkap. Rating daya rentang saka 0.75kW nganti luwih saka 630kW ing kelas voltase standar (380V, 400V, 480V, 690V). VFD dhewe minangka drive kontrol vektor kanthi kinerja dhuwur sing nyedhiyakake torsi lengkap kanthi kecepatan nol, kanthi optimalisasi energi otomatis lan pengontrol PID terpadu kanggo tekanan, aliran, utawa regulasi suhu. Papan tombol HMI utawa layar demek sing dipasang ing lawang nyedhiyakake kontrol lokal, akses parameter, lan informasi diagnostik, dene port komunikasi Modbus RTU/TCP, Profibus, Profinet, utawa Ethernet/IP ngaktifake pengawasan remot lan integrasi menyang sistem otomatisasi ing saindhenging tanduran. Pilihan bypass manual - nggunakake kontaktor utawa switch transfer terpadu - ngidini operasi motor langsung saka sumber utama kanggo njaga kesinambungan proses sajrone servis drive. Fungsi pangayoman komprehensif kalebu short circuit, kakehan, overvoltage, undervoltage, mundhut phase, fault bumi, lapak motor, lan overtemperature, karo kabeh acara trip log kanggo analisis pangopènan.
Ing endi wae peralatan sing digerakake motor entuk manfaat saka kontrol kacepetan, efisiensi energi, lan wiwitan sing alus, Panel Kontrol VFD nyedhiyakake solusi drive lengkap sing wis dirancang kanggo aplikasi industri lan infrastruktur.
Pasokan banyu kotamadya lan pabrik perawatan limbah ngoperasikake pompa gedhe kanthi panjaluk variabel sedina muput. Panel Kontrol VFD sing nyopir borehole, booster, utawa pompa transfer modulates kacepetan motor kanggo njaga tekanan banyu utawa aliran konstan tanpa katup throttling - biasane entuk 20% nganti 40% tabungan energi dibandhingake karo operasi langsung-on-line kanthi kacepetan tetep. Kapabilitas wiwitan alus ngilangi palu banyu ing saluran pipa sing dawa lan nyuda tekanan mekanik ing impeller pompa, poros, lan kopling. Ing aplikasi banyu limbah, ramping otomatis nyegah kebanjiran biaya tambahan sajrone arus masuk puncak cuaca udan. Konfigurasi redundansi-siap ngidini pangowahan pompa tugas / siyaga.
Penggemar sentrifugal lan aksial gedhe ing pembangkit listrik, pabrik semen, tambang, lan fasilitas manufaktur minangka calon VFD sing cocog. Kabinet mbisakake kontrol aliran udara sing tepat kanggo udhara pembakaran, knalpot, ekstraksi bledug, utawa proses pendinginan tanpa baling-baling mlebu utawa kerugian throttling damper. Kontrol VFD saka penggemar induced-draught lan forced-draught ing boiler lan furnaces nyedhiyakake penghematan energi utama nalika njaga rasio udara-kanggo-bahan bakar sing optimal. Ekstraksi asap lan penggemar ventilasi trowongan entuk manfaat saka fitur override fireman kabinet, ngidini operasi darurat langsung-on-line tanpa preduli saka status VFD.
Screw, reciprocating, lan kompresor centrifugal ing refrigerasi industri, pamisahan udara, lan aplikasi gas proses operate paling irit ing bagean mbukak nalika kacepetan-kontrol. Panel Kontrol VFD nyetel kacepetan motor kompresor supaya cocog karo pendinginan utawa panjaluk proses sing beda-beda, njaga tekanan nyedhot utawa discharge sing tepat nalika ngindhari mundhut / mbongkar mundhut energi siklus. Kontrol PID terintegrasi kanthi umpan balik transduser tekanan nyedhiyakake regulasi sing ketat, lan kontrol ramp akselerasi mbatesi lonjakan arus wiwitan ing sistem listrik tanduran.
Conveyor pertambangan, penghancur agregat, lan sistem penanganan materi akeh mbutuhake torsi wiwitan sing dhuwur lan akselerasi sing dikontrol kanggo nyegah slipping sabuk, kejut mekanik, lan tumpahan materi. Panel Kontrol VFD nyedhiyakake torsi lengkap saka kacepetan nol kanthi ramp akselerasi sing bisa diprogram, nglindhungi kotak gear, kopling, lan sambatan sabuk. Ing aplikasi crusher, fungsi watesan VFD saiki lan proteksi kios njaga motor saka kondisi kakehan material sing macet.
Sistem HVAC tanduran tengah kanthi macem-macem pendingin, menara pendingin, lan pompa sirkulasi banyu digunakake kanggo ngowahi aliran adhedhasar beban bangunan. Pompa banyu adhem sekunder sing nanggapi tekanan diferensial, kontrol kacepetan kipas menara pendingin kanggo suhu banyu kondensor sing optimal, lan modulasi pompa banyu kondensor kabeh entuk manfaat saka kontrol VFD sing digabung karo kabinet kanthi konektivitas BMS liwat BACnet utawa Modbus.
Sistem irigasi pusat-poros, netes, lan banjir skala gedhe mbutuhake tingkat pangiriman banyu sing beda-beda sajrone musim tanam. Panel VFD ing stasiun pompa ngidini operator kanggo milih tingkat aliran liwat potentiometer prasaja, HMI, utawa sinyal telemetri remot - cocog output pump sabenere kanggo potong dikarepake banyu lan alokasi banyu kasedhiya.

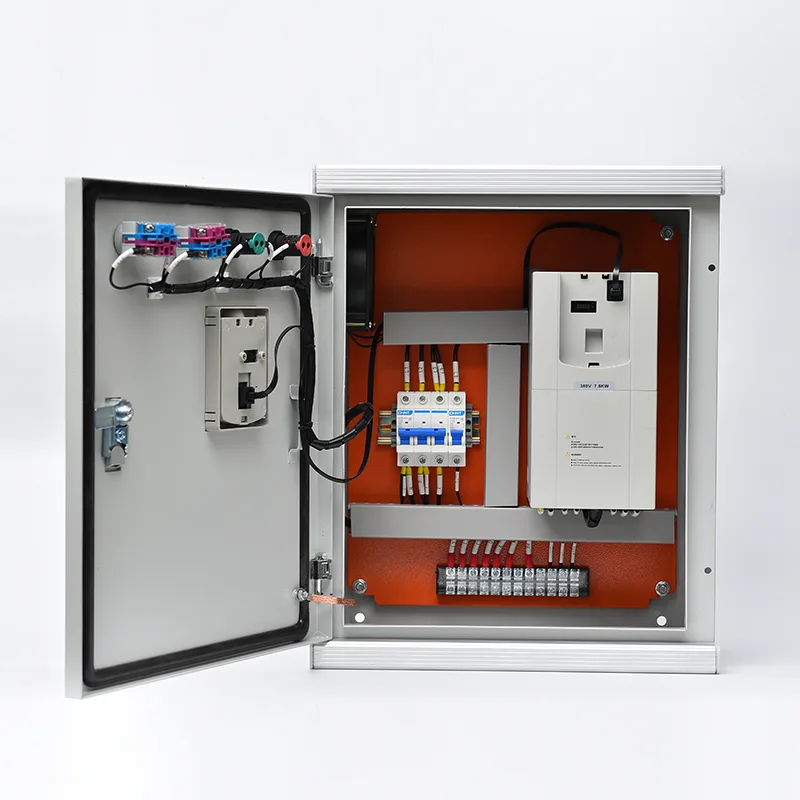

Kabinet VFD nggabungake drive frekuensi variabel kanthi kabeh subsistem manajemen daya, proteksi, lan kontrol - nyedhiyakake solusi wiwitan lan kontrol kacepetan motor lengkap ing siji kandang sing wis diuji.
Pasokan telung fase sing mlebu nyambung menyang isolator utama utawa pemutus sirkuit sing dicetak kanggo arus muatan penuh kabinet plus kerugian drive. Input fusing nyedhiyakake proteksi semikonduktor-rated (aR) kanggo tahap penyearah VFD, kanthi koordinasi I²t njamin ngresiki sekring sadurunge karusakan dioda nalika ana gangguan internal. Reaktor garis utawa DC link keselak klebu minangka standar kanggo ngurangi input distorsi saiki harmonik lan nglindhungi drive kang DC bus kapasitor saka sumber-sisi voltase spikes. Kanggo instalasi kanthi distorsi harmonik latar mburi sing signifikan utawa syarat sambungan sarana sing nuntut, saringan harmonik pasif utawa penyearah ngarep-mburi aktif bisa dipilih.
Jantung kabinet yaiku VFD kontrol vektor kanthi kinerja dhuwur sing nggunakake modul daya IGBT generasi kaping enem lan inti kontrol DSP utawa FPGA kanthi kacepetan dhuwur. Mode kontrol vektor open-loop lan closed-loop kasedhiya - open-loop kanggo pompa standar lan tugas penggemar, loop tertutup kanthi umpan balik encoder kanggo aplikasi torsi dhuwur, kacepetan kurang kayata extruders utawa hoists. Drive kasebut ngasilake gelombang modulasi lebar pulsa kanthi frekuensi ngalih sing dioptimalake kanthi otomatis, imbang antarane gangguan akustik motor lan kerugian drive. Fitur drive utama kalebu:
● Gotong torsi otomatis lan ganti rugi slip kanggo operasi kacepetan kurang stabil
● Kemampuan fly-start kanggo nyekel motor sing ora kesandung
● Frekuensi skip sing bisa diprogram kanggo ngindhari resonansi mekanis
● Pengontrol PID terintegrasi kanthi ramp setpoint, logika turu/tangi, lan umpan balik saluran dual kanggo aplikasi pementasan pompa
Gumantung saka jarak kabel antarane kabinet lan motor, nyaring output kalebu:
Filter dV/dt: mbatesi wektu mundhak voltase lan voltase puncak ing terminal motor kanggo kabel nganti kira-kira 100–150m
Filter sinus: nyedhiyakake wangun gelombang cedhak sinusoidal kanggo kabel sing ngluwihi 150m lan kanggo aplikasi pompa submersible ing ngendi insulasi nduwurke tumpukan motor sensitif marang stres voltase.
Kontaktor output kanggo pilihan motor tugas / siyaga digabungake yen dibutuhake. Fungsi pangayoman motor - kakehan termal, mundhut phase, unbalance saiki, deteksi kios, underload (garing-run), lan earth fault - mbukak terus-terusan ing piranti lunak drive lan ditambah karo relay kakehan eksternal nalika kasebut.
Sirkuit bypass manual - dibangun karo kontaktor tugas-dirating utawa switch transfer mechanically interlocked - ngidini motor kanggo mbukak langsung saka sumber utama nalika VFD diisolasi kanggo layanan. Bypass dirancang kanggo transfer off-load: motor kudu mandheg sadurunge ngalih ing antarane mode VFD lan bypass. Interlocking listrik lan mekanik sing terintegrasi nyegah panyulingan daya listrik sing ora disengaja menyang terminal output drive, sing bakal nyebabake karusakan bencana. Konfigurasi bypass otomatis opsional nggunakake relay logika sing bisa diprogram utawa PLC cilik kanggo ngatur transfer drive-to-utama sing lancar ing trip VFD, njaga kesinambungan proses ing aplikasi kritis.
Kanggo aplikasi ing ngendi macem-macem motor kudu nuduhake drive siji (tugas urutan), kabinet kalebu kontaktor output saben motor kanthi logika urutan basis PLC. Kanggo aplikasi multi-motor sing mbutuhake kacepetan diselarasake - kayata conveyors kembar utawa condensers air-cooled multi-penggemar - inverter output individu mimpin saka bis DC umum utawa diselarasake liwat komunikasi antar-drive kacepetan dhuwur, karo master / budak kacepetan lan kontrol torsi.
Antarmuka operator sing dipasang ing lawang nyedhiyakake wiwitan / mandheg lokal, referensi kacepetan (liwat potentiometer utawa entri keypad), pilihan mode (VFD / Bypass / Off), lan indikasi status sistem. Layar demek HMI grafis kasedhiya kanggo aplikasi multi-motor utawa proses-loop rumit, nampilake paramèter operasi wektu nyata, data tren, log weker, lan metrik konsumsi energi.
Port komunikasi ndhukung kabeh protokol industri utama: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP, lan BACnet. Drive kasebut nyedhiyakake set data lengkap - kacepetan, arus, torsi, daya, voltase bus DC, suhu, jam mlaku, lan konsumsi energi - menyang SCADA, DCS, utawa BMS pengawas. Perintah referensi wiwitan / mandheg lan kacepetan sing adoh ditampa, kanthi wektu entek deg-degan lan strategi mundur sing bisa dikonfigurasi yen komunikasi ilang.
Kabinet lantai digawe saka 1.5mm nganti 2.0mm galvanis utawa lembaran baja tahan karat, terus dilas lan dilapisi bubuk. Rating proteksi saka IP42 nganti IP65 cocog karo kahanan situs:
● IP42/IP43: kamar listrik njero ruangan lan pusat kontrol motor
● IP54/IP55: lingkungan industri sing rawan bledug, stasiun pompa, lan lokasi semi-ekspos
● IP65: instalasi ruangan kanthi cahya udan lan bledug
Manajemen termal nggunakake kombinasi konveksi alam sing diwilang, ventilasi udara paksa sing disaring karo penggemar sing dikontrol suhu, lan, ing instalasi daya dhuwur utawa dhuwur, penukar panas udara-ke-udara utawa unit AC. Peningkatan suhu internal kabinet diverifikasi kanthi pitungan marang suhu operasi maksimal pabrikan VFD, biasane 40 ° C nganti 50 ° C gumantung saka derating.
Saben Kabinet VFD ngalami tes panrima pabrik sing ditetepake: kontinuitas sirkuit daya lan resistensi insulasi, unggahan lan verifikasi parameter VFD marang jadwal parameter sing disetujoni, titik-titik kabel kontrol, simulasi fungsional wiwitan / mandheg, kontrol kacepetan, transfer bypass (yen dipasang), lan verifikasi interlock safety. Dokumentasi FAT lengkap kasedhiya. Kabinet dirancang lan dibangun kanggo IEC 61439-1/2, kanthi kabeh komponen sing ditandhani CE lan sertifikasi UL kasedhiya yen dibutuhake.
P1: Apa bedane tuku VFD lan Panel Kontrol VFD?
VFD mandiri mbutuhake komponen tambahan kanggo instalasi lengkap: pemutus sirkuit hulu utawa sekring, reaktor saluran lan beban, saringan output kanggo kabel sing dawa, sirkuit bypass yen kesinambungan proses dibutuhake sajrone layanan drive, lan pager kanthi manajemen termal. Panel Kontrol VFD nggabungake kabeh iki - wis direkayasa, wis kabel, lan wis diuji - dadi siji perakitan. Iki ngilangi desain sing ora dingerteni ing situs, nyuda wektu instalasi, lan menehi garansi siji kanggo sistem drive motor lengkap.
Q2: Apa rating daya lan voltase sing kasedhiya?
Konfigurasi standar nyakup 0.75kW nganti 630kW ing pasokan telung fase 380V, 400V, 480V, lan 690V. Rating daya sing luwih dhuwur kasedhiya ing panyuwunan. Saben kabinèt dibangun kanggo data nameplate motor tartamtu sing diwenehake - daya, voltase, arus beban lengkap, lan tugas.
Q3: Sepira adoh kabel motor bisa mlaku ing antarane kabinet lan motor?
Watesan dawa kabel gumantung saka panyaring output sing dipasang. Tanpa nyaring, pabrikan VFD biasane mbatesi kabel nganti 50m. Filter dV/dt ngluwihi iki nganti udakara 150m. Filter sinus ngidini kabel mlaku ngluwihi 300m lan dianjurake banget kanggo pompa submersible lan motor sing ora dingerteni utawa umure jampel nduwurke tumpukan. Kita bakal milih panyaring output sing cocog adhedhasar data instalasi sampeyan.
Q4: Apa kabinet bisa ngontrol pirang-pirang motor?
Ya, ing sawetara konfigurasi: tugas urutan (siji VFD, macem-macem Motors, mung siji mlaku ing wektu karo output contactors milih motor aktif), sinkron multi-motor (multiple VFDs ing siji kabinèt nuduhake bis DC utawa sesambungan kanggo master / abdi kacepetan cocog), utawa kontrol sawijining (multiple VFDs independen ing siji kabinèt luwih gedhe). Marang aplikasi sampeyan lan kita bakal nggawe topologi sing bener.
P5: Kepiye Panel Kontrol VFD bisa nggabungake SCADA utawa DCS tanduranku?
Port komunikasi VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP, utawa BACnet — nyambung langsung menyang sistem pengawasan sampeyan. Kabeh data operasional, weker, lan diagnostik kasedhiya. Kontrol loro-cara (remote wiwitan / mandeg, referensi kacepetan) didhukung, karo prilaku komunikasi-mundhut configurable kanggo mesthekake operasi aman yen jaringan gagal.
Q7: Apa pangopènan sing dibutuhake kabinet?
Pangopènan rutin langsung: reresik semi-taunan utawa panggantos saringan ventilasi, inspeksi termografi taunan kanggo mateni daya, lan tes fungsional taunan sirkuit bypass lan interlocks safety. VFD dhewe duwe umur layanan tartamtu kanggo kapasitor link DC lan penggemar cooling - biasane 5 nganti 10 taun gumantung ing kondisi operasi - lan iki minangka komponen sing bisa diganti. Jadwal pangopènan lengkap didokumentasikan ing manual operasi.
Q8: Apa kabinet bisa digunakake ing lingkungan sing bledug utawa suhu dhuwur?
ya wis. Rating perlindungan enclosure lan strategi manajemen termal dipilih adhedhasar kahanan situs sampeyan. Kanggo lingkungan sing mbledug, IP55 utawa IP65 kanthi saringan intake filtrasi sing apik ditemtokake. Kanggo suhu sekitar ing ndhuwur 40°C, derating VFD, AC kabinet, utawa penukar panas udara-ke-banyu njamin kahanan internal sing aman. Kita bakal netepake data situs sampeyan sajrone tahap teknik lan ngusulake hardening lingkungan sing cocog.
Utilitas Air Daerah — Program Modernisasi Stasiun Pompa
Sawijining utilitas banyu regional ing Amérika Kidul ngoperasikaké luwih saka 60 borehole lan stasiun pompa booster ing jaringan distribusi, nglayani populasi kira-kira rong yuta. Akeh stasiun pompa sing umure wis pirang-pirang dekade, nggunakake wiwitan langsung-on-line kanthi kacepetan tetep kanthi katup throttling kanggo kontrol aliran. Utilitas kasebut ngadhepi biaya energi sing mundhak, kegagalan pompa lan pipa sing kerep amarga palu banyu lan stres mekanik, lan tambah angel golek bagean panggantos kanggo hardware kontrol sing ora bisa digunakake.
Utilitas kasebut milih modernisasi stasiun pompa kanthi kontrol VFD ing program bertahap, ngarahake 20 stasiun paling gedhe dhisik. Saben stasiun nampilake profil sing padha: loro nganti patang set pompa tugas / siyaga (45kW nganti 200kW), kabel motor dawa (asring ngluwihi 150m kanggo pompa borehole submersible), lingkungan semi-outdoor sing mbledug ing lokasi sing adoh, lan dhukungan listrik ing situs sing winates kanggo pangopènan sistem sing rumit.
● Solusi VFD kudu nampung kabel sing dawa menyang pompa submersible tanpa ngrusak insulasi belitan motor
● A bypass manual diwajibake kanggo njaga pasokan banyu sajrone layanan VFD, amarga akeh stasiun ora duwe redundansi pompa siyaga
● Kamampuan ngawasi remot penting kanggo nyuda kunjungan situs sing larang
● Pamasangan listrik kudu dirampungake dening kontraktor lokal kanthi pengalaman komisioning VFD minimal
Sawise ngevaluasi loro retrofits VFD sumber komponen lan Panel Kontrol VFD terpadu, sarana milih pendekatan kabinet. Keuntungan kasebut jelas:
● Saben kabinèt dirancang pabrik kanthi saringan sinus output sing cocog karo dawa kabel tartamtu lan jinis insulasi motor, ngilangake risiko karusakan puteran motor saka spike voltase gelombang sing dibayangke
● Sirkuit bypass manual terpadu, wis kabel lan diuji, menehi kapercayan sarana yen pasokan banyu bakal terus sajrone acara layanan VFD
● HMI sing dipasang ing lawang lan VFD sing diparamèterake kanthi lengkap diisi karo data kurva pompa, setelan kontrol tekanan PID, lan ambang proteksi standar utilitas - ngidini kontraktor lokal menehi komisi saben kabinet kanthi mung nyambungake sumber listrik, motor pompa, lan transduser tekanan.
● Modul pemantauan remot GPRS/4G ing saben kabinet ngirim data operasional — aliran, tekanan, konsumsi energi, jam mlaku, status weker — langsung menyang platform SCADA pusat sarana
Enclosure sing dirating IP55 kanthi intake filtrasi sing apik lan kanopi sunshade cocog karo lingkungan stasiun pompa sing mbledug lan mbukak.
Rong puluh Kabinet VFD (45kW nganti 200kW) diprodhuksi, saben duwe filter sinus output, bypass manual, enclosure IP55, telemetri jarak jauh GPRS, lan kontrol tekanan PID sing wis dikonfigurasi. Kabinet kasebut dikirim minangka unit sing wis diuji pabrik. Kontraktor listrik lokal nginstal lan ngatur lemari kanthi urut sajrone program 10 wulan. Dhukungan komisioning remot diwenehake dening insinyur pabrikan liwat link video kanggo telung stasiun pisanan; stasiun sakteruse padha ditugasi independen dening tim lokal nggunakake dokumentasi standar.
Konsumsi energi ing 20 stasiun modern dikurangi rata-rata 32% dibandhingake karo operasi katup throttling sadurunge, kanthi kecepatan pompa VFD cocog karo kabutuhan sistem.
Biaya pangopènan pompa lan pipa mudhun banget: acara palu banyu diilangi, lan bantalan pompa lan umur segel ditambah liwat ramping wiwitan.
Ora ana kegagalan insulasi motor siji ing 20 stasiun kanthi kabel nganti 250m, validasi spesifikasi filter sinus.
Tim operasi pusat utilitas saiki ngawasi kabeh 20 stasiun saka dasbor SCADA siji, nampa weker SMS otomatis kanggo perjalanan pompa utawa panyimpangan tekanan - nyuda kunjungan situs reaktif luwih saka 60%.
Sukses fase pisanan wis mimpin sarana kanggo ngluwihi program kanggo isih 40 stasiun pump, standarisasi ing padha VFD Kabinet specification lan mbisakake latihan pangopènan seragam lan persediaan suku cadang ing kabeh jaringan.
