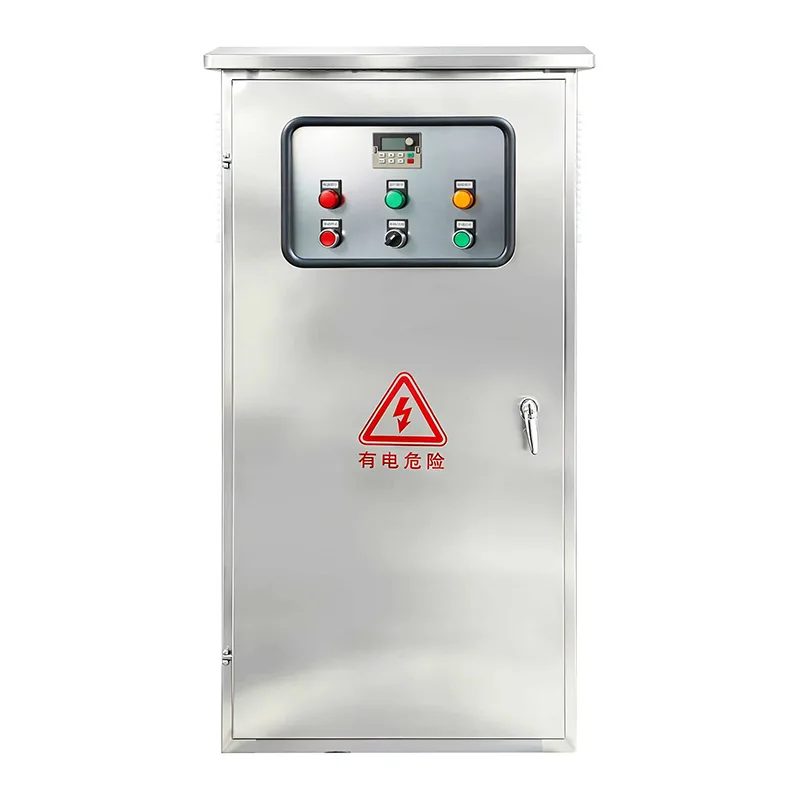

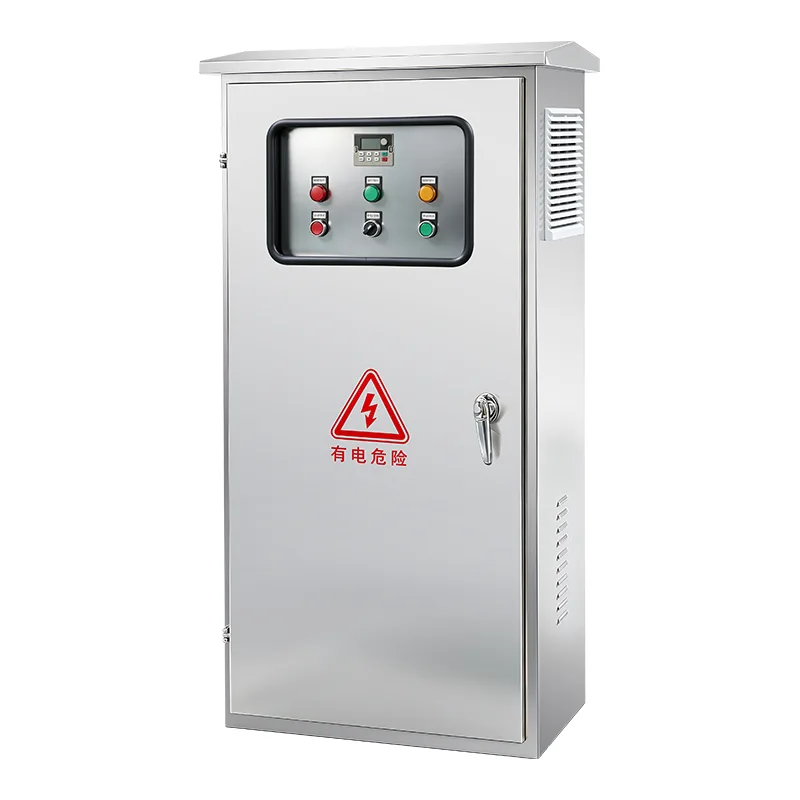

Kabinet Distribusi Daya Pengisi Daya EV

Kasedhiya ing konfigurasi fleksibel sing cocog karo tata letak situs pangisi daya, Kabinet Distribusi Daya EV Charger kualitas pabrik Csivei nampa pasokan AC siji sing mlebu - biasane 400V telung fase kanthi rating saiki saka 100A nganti 1600A lan ndhuwur - lan disebarake menyang macem-macem sirkuit pangisi daya sing metu. Saben feeder metu dilindhungi siji-sijine dening pemutus sirkuit sing dicithak utawa disconnector gabungan, kanthi proteksi arus residual khusus yen dibutuhake. Kompartemen pangukuran energi terpusat nampung meter tingkat pendapatan, mbisakake tagihan saben sirkuit utawa saben pangisi daya selaras karo syarat sarana lokal. Proteksi lonjakan jinis 1 + 2 ing bus utama nglindhungi kabeh situs saka overvoltage transien sing disebabake petir. Enclosure kabinet, dirating IP54 nganti IP65 gumantung saka lingkungan penyebaran, digawe saka baja galvanis kanthi lapisan bubuk tahan cuaca. Pengontrol manajemen energi cerdas opsional nyedhiyakake imbangan beban, rotasi fase, jadwal pangisi daya, lan pemantauan wektu nyata liwat RS485 Modbus utawa Ethernet, nggabungake kanthi lancar menyang platform manajemen pangisian daya adhedhasar OCPP. Selaras karo IEC 61439-1, IEC 60364-7-722, lan standar regional sing ditrapake.

Aplikasi Produk

Dadi penyangga listrik kanggo instalasi pangisian daya EV modern, Kabinet Distribusi Daya EV Charger nggabungake manajemen daya situs dadi siji, pager sing direkayasa pabrik - nyuda karya listrik ing situs, nyepetake komisioner, lan ningkatake keamanan operasional.

Stasiun Pangisian Daya Cepet Umum

Wilayah layanan dalan tol, plaza pangisi daya kutha, lan lapangan pom bensin sing nggunakake macem-macem pangisi daya cepet DC mbutuhake distribusi daya sing kuat lan kapasitas dhuwur. Kabinet nampa pasokan sarana utama lan nyebarake feed sing dilindhungi, diukur kanthi individu kanggo saben pangisi daya. Kompartemen pangukuran terpusat ndhukung tagihan kelas sarana kanggo saben teluk, dene proteksi lonjakan terintegrasi mbela elektronik daya pangisi daya cepet sing larang saka transien kothak.

Depot Pengisian Armada & Logistik

Depot bis listrik, pusat pangiriman mil pungkasan, lan yard armada kotamadya mbukak macem-macem pangisi daya bebarengan sajrone jendhela ngisi daya sewengi. Kabinet distribusi pusatake daya lan manajemen beban sing mlebu, ngidini operator depot ngimbangi panjaluk antarane pangisi daya, nyegah lelungan pemutus utama, lan jadwal pangisian daya menyang periode tarif sing ora ana puncak. Kapasitas feeder loman kabinèt nampung ekspansi armada mbesuk tanpa rework listrik utama.

Instalasi Pengisian Daya Komersial & Papan Kerja

Menara kantor, pusat blanja, lan taman bisnis sing nyedhiyakake pangisian daya EV karyawan utawa pelanggan biasane nyebarake puluhan pangisi daya AC ing sawetara tingkat parkir. Kabinet distribusi tengah saben lantai utawa zona nampa feed sub-utama lan distributes daya kanggo pangisi daya tembok-dipasang individu. Pengukuran saben sirkuit mbisakake alokasi biaya energi sing akurat kanggo perusahaan penyewa utawa anggaran departemen.

Apartemen Residential & Parkir Kondominium

Pangembangan omah multi-storey retrofitting EV daya liwat puluhan utawa atusan teluk parkir entuk manfaat saka pendekatan kabinèt distribusi. Siji utawa luwih kabinèt dumunung ing electrical riser kamar utawa parking-tingkat switchrooms nampa sumber EV-khusus bangunan lan disebaraké dilindhungi, feed meter kanggo pangisi daya individu ing Teluk penduduk. Manajemen beban ing kabinet nyegah pangisi daya EV ngluwihi kapasitas listrik sing diparengake bangunan.

Jalan Raya & Rest Area Terpencil

Situs pangisi daya mandiri sing adoh saka infrastruktur kutha asring ora duwe papan distribusi LV sing cocog kanggo muatan pangisi daya EV. Kabinet distribusi daya darmabakti sing dipasang ing jejere trafo utawa genset nyedhiyakake titik distribusi LV sing wis dikonfigurasi lengkap - ngilangi kebutuhan kanggo pabrikan switchboard khusus ing situs lan nyuda wektu komisioner.

Pangembangan Campuran & Proyek Mega

Pangembangan skala gedhe sing nggabungake parkir omah, komersial, eceran, lan umum bisa masang macem-macem lemari distribusi ing arsitektur bertingkat. Kabinet mlebu utama ing gardu feed lemari sub-distribusi ing saben zona parkir, nggawe topologi distribusi daya terstruktur lan skalabel sing cocog karo konstruksi bertahap lan serapan EV sing akeh.

Teknik Deep Dive

Kabinet Distribusi Daya Pengisi Daya EV direkayasa minangka switchboard LV sing dirakit pabrik kanthi lengkap, dirancang khusus kanggo panjaluk listrik unik saka infrastruktur pangisi daya EV.

Penyetor mlebu lan Perlindhungan Utama

Bagean mlebu kabinèt nampa kabel sumber sarana siji utawa loro sing diakhiri ing pemutus sirkuit utama utawa pemutus sirkuit udara sing dirating kanggo cocog karo panjaluk maksimum situs kasebut. ACB kanthi proteksi basis mikroprosesor nawakake ambang sing bisa diatur kanggo kakehan, sirkuit cendhak, lan proteksi kesalahan bumi, kanthi fitur mitigasi lampu kilat busur yen dibutuhake. Proteksi lonjakan mlebu - SPD Tipe 1 sing bisa nangani arus impuls nganti 25kA (10/350μs) - nyedhiyakake pertahanan pertama nglawan serangan kilat langsung ing infrastruktur hulu.

Distribusi Feeder metu

Sawetara sirkuit pangisi daya metu dilindhungi dening pemutus sirkuit sing dicithak utawa disconnectors gabungan, saben dirating kanggo arus input maksimum pangisi daya sing disambungake. Feeders diatur kanggo distribusi fase imbang ing sistem busbar telung fase, nyilikake arus netral lan ningkatake kualitas daya sakabèhé. Kanggo DC feed cepet-pangisi daya, MCCBs karo setelan trip Magnetik luwes nampung karakteristik inrush pangisi daya tanpa gangguan tripping. Perlindhungan arus sisa - Tipe B utawa Tipe A kanthi deteksi DC 6mA - diwenehake ing sirkuit sing cocog miturut IEC 60364-7-722.

Arsitektur Pengukuran Terpadu

A kompartemen metering darmabakti omahé revenue-bahan meter energi kanggo saben sirkuit metu utawa kelompok sirkuit, gumantung ing syarat tagihan. Meter komunikasi liwat Modbus RTU utawa TCP / IP menyang concentrator data terpusat, kang ngirim data consolidated kanggo platform Manajemen daya utawa sistem tagihan sarana. MID utawa meter certified padha kasedhiya kanggo pasar sing mbutuhake pangukuran revenue peraturan.

Manajemen Beban lan Kontrol Cerdas

Pengontrol manajemen beban sing dipasang opsional ngawasi konsumsi wektu nyata ing penghasilan utama lan saben feeder sing metu. Nalika panjaluk situs total nyedhaki maksimum sing dikonfigurasi, kontroler kanthi dinamis nyedhiyakake kapasitas sing kasedhiya ing antarane pangisi daya sing disambungake - nyuda output ing teluk prioritas sing luwih murah, nundha sesi sing dijadwal, utawa rotasi fase kanggo njaga layanan nalika nyegah kakehan pemutus utama. Komunikasi karo pangisi daya individu liwat OCPP utawa Modbus langsung, lan pengontrol bisa nanggapi sinyal eksternal kayata tarif tarif wektu, kasedhiyan generasi solar, utawa mbangun perintah sistem manajemen energi.

Sistem Busbar lan Kabel Internal

Sistem busbar utama digawe saka tembaga utawa aluminium sing dilapisi timah, dimension kanggo arus sing dirating kanthi derating sing cocog kanggo kenaikan suhu enclosure internal. Dhukungan busbar yaiku polimer sing diperkuat serat kaca sing dirating kanggo tahan sirkuit cendhak. Kabel internal nggunakake kabel flame-retardant, low-smoke-zero-halogen, kanthi kabeh sirkuit kontrol lan pangukuran dipisahake saka jalur daya. Entri kabel liwat piring kelenjar sing bisa dicopot ing dasar kabinet, ukuran kanggo bagean salib kabel mlebu lan metu.

Enclosure, Perlindhungan Lingkungan, lan Pendinginan

Kabinet lantai dibangun saka 1.5mm nganti 2.0mm lembaran baja galvanis, kanthi jahitan sing dilas lan dilapisi bubuk sing dilapisi UV. Rating proteksi standar yaiku IP54, kanthi IP65 kasedhiya kanggo lingkungan ruangan utawa bledug dhuwur. Enclosure kasebut nduwe lawang ngarep hinged, gasketed kanthi gagang sing bisa dikunci lan jendhela ndeleng opsional liwat instrumen pangukuran. Ventilasi pasif diwenehake dening louvres sing disaring utawa saluran ambegan, kanthi konveksi alami sing dibantu dening jalur udara sing diitung. Kanggo lemari kanthi Kapadhetan beban sing terus-terusan, ventilasi udara paksa sing dikontrol termostatik digabungake, kanthi kontak weker kanggo kegagalan penggemar. Pemanas anti-kondensasi internal kasedhiya kanggo instalasi kadhemen utawa asor dhuwur.

Safety lan Compliance

Kabinet kasebut dirancang lan diuji kanggo IEC 61439-1 lan IEC 61439-2 kanggo peralatan switchgear lan kontrol voltase rendah, kanthi tundhuk khusus kanggo IEC 60364-7-722 kanggo peralatan pasokan EV. Wadah busur internal, perisai komponen sing aman kanggo driji, lan isolator mlebu utama sing bisa digunakake tanpa mbukak lawang kabinet minangka standar. Kontinuitas bumi ing kabeh bagean dijamin liwat busbar bumi protèktif khusus sing diikat menyang pager. Kabeh komponen nggawa tandha CE, kanthi UL lan sertifikasi regional liyane kasedhiya.

FAQ

Q1: Pira pangisi daya bisa ndhukung kabinet distribusi?

Jumlah feeder sing metu bisa dikonfigurasi kanthi lengkap. Kabinet siji biasane bisa ndhukung 4 nganti 24 sirkuit pangisi daya, gumantung saka rating saiki saben pangisi daya lan total kapasitas pasokan sing mlebu. Kanggo situs sing luwih gedhe, macem-macem lemari bisa kaskade ing topologi utama-lan-sub-distribusi.

Q2: Apa aku butuh meter sing kapisah kanggo saben sirkuit pangisi daya?

Iki gumantung karo syarat tagihan sampeyan. Kanggo pangisian daya umum ing ngendi saben teluk kudu ditagih kanthi mandiri, pangukuran saben sirkuit dianjurake. Kanggo depot armada utawa pangisian daya ing papan kerja ing ngendi total konsumsi energi dialokasikan sacara internal, pangukuran klompok bisa uga cukup. Kabinet bisa diatur kanggo salah siji pendekatan.

Q3: Apa voltase sumber lan rating saiki sing kasedhiya?

Konfigurasi standar nampa 230 / 400V telung fase, 50 / 60Hz, kanthi peringkat saiki sing mlebu saka 100A nganti 1600A. Rating sing luwih dhuwur kasedhiya ing panyuwunan. Kanggo panginstalan sing luwih gedhe, trafo darmabakti bisa langsung Feed kabinet.

Q4: Apa kabinet bisa dipasang ing njaba jejere pangisi daya?

ya wis. Kabinet kasedhiya ing rating IP55 utawa IP65 kanggo instalasi ruangan. Kanopi sunshade lan pemanas anti-kondensasi dianjurake kanggo layanan ruangan sing luwih dawa ing iklim panas, lembab, utawa adhem. Kabinet bisa dipasang ing plinth beton utawa pad, kanthi entri kabel ngisor liwat piring kelenjar sing disegel.

Q5: Apa pengontrol manajemen beban lan kepiye cara kerjane?

Kontroler cerdas opsional ngawasi konsumsi wektu nyata ing kabeh sirkuit. Nalika total dikarepake nyedhaki mbukak maksimum allowable situs, mbosenke nyuda daya ing pangisi daya-prioritas ngisor utawa muter jadwal ngisi daya kanggo njaga breaker utama saka tripping. Iki ngidini luwih akeh pangisi daya disambungake menyang sumber tartamtu, nyuda kapasitas sambungan kothak sing dibutuhake lan biaya sarana sing gegandhengan.

Q6: Kepiye kabinet iki digabungake karo sistem manajemen pangisian daya (CMS)?

Pengontrol pangukuran lan manajemen muatan kabinet ndhukung Modbus RTU/TCP lan bisa antarmuka karo platform manajemen pangisian daya sing cocog karo OCPP. Data meter lan status weker dikirim menyang CMS, ngidini operator ndeleng distribusi daya ing sudhut situs ing dashboard sing padha digunakake kanggo manajemen pangisi daya.

Q7: Apa kabinet bisa nampung tambahan pangisi daya ing mangsa ngarep?

ya wis. Kabinet bisa diwenehake karo posisi feeder metu, kapasitas busbar sing wis diinstal, lan papan kanggo modul pangukuran tambahan. Iki ngidini sirkuit pangisi daya anyar bisa ditambahake kanthi nyambungake kabel pangisi daya lan nginstal pemutus pakan, tanpa modifikasi busbar sing dibutuhake.

Q8: Apa standar peraturan sing dipatuhi kabinet?

Kabinet kasebut dibangun lan diuji kanggo IEC 61439-1/2, kanthi syarat instalasi EV khusus saben IEC 60364-7-722. Sertifikasi regional kalebu CE, UKCA, lan sing padha kasedhiya. Kita nyedhiyakake dokumentasi lengkap kalebu diagram baris tunggal, sertifikat tes, lan manual instalasi karo saben kabinet.

5. Pengecer Bahan Bakar Multi-Situs - Rollout Pengisian Cepet EV Nasional

Latar mburi

Rantai ritel bahan bakar nasional sing ngoperasikake luwih saka 200 stasiun bensin nganakake program ambisius kanggo nginstal hub pangisi daya cepet DC ing situs lalu lintas dhuwur ing dalan gedhe. Saben situs kudu masang patang nganti wolung pangisi daya cepet DC dual-gun, nggawe 8 nganti 16 ruang pangisi daya. Peluncuran kasebut bakal dikirim kanthi bertahap, kanthi potensial bisa diisi kaping pindho ing tanggal sing bakal teka.

Tantangan

Saben situs nampilake tantangan infrastruktur listrik sing konsisten. Distribusi LV sing ana ing kios stasiun bensin ora dirancang kanggo panjaluk pangisi daya cepet DC, sing bisa mbutuhake 400A nganti 800A saben situs. Pabrikan switchboard khusus ing situs kanggo saben lokasi bakal ngenalake biaya teknik sing signifikan, kualitas sing ora konsisten, lan wektu mandheg sajrone instalasi. Titik sambungan sumber utilitas asring adoh saka posisi pangisi daya sing cocog, mbutuhake pendekatan terstruktur kanggo distribusi kabel.

Pengecer uga mbutuhake pangukuran energi terpusat kanggo saben teluk pangisi daya kanggo ndhukung tagihan pelanggan saben sesi, lan nuntut perlindungan sing kuat kanggo elektronik pangisi daya cepet sing larang. Kanthi stasiun bensin sing diklasifikasikake minangka wilayah sing mbebayani, safety listrik sing ketat lan kepatuhan peraturan ora bisa dirundingake.

Kenapa Kabinet Distribusi Daya Pengisi Daya EV?

Kabinet distribusi tenaga sing standar lan direkayasa pabrik dipilih minangka tulang punggung kanggo saben situs. Saben kabinèt dikonfigurasi kanggo cocog karo kabutuhan daya lan jumlah pangisi daya situs - biasane 630A utawa 800A sing mlebu karo wolung sirkuit feeder 125A nganti 160A.

Pendekatan terpadu kabinet menehi kaluwihan langsung:

●  Sawijining pager sing wis dites sadurunge ngganti papan sing wis digawe khusus, ngirit pirang-pirang minggu teknik listrik ing situs saben situs.

●  Pengukuran tingkat pendapatan saben sirkuit ing kompartemen pangukuran khusus kabinet nyedhiyakake data tagihan sing cocog karo sarana kanggo saben ruang pangisian daya, digabungake langsung menyang platform pembayaran pengecer.

●  Tipe 1+2 proteksi lonjakan ing sumber mlebu utama lan Tipe 2 SPD ing feeder metu nyedhiyakake pertahanan berlapis kanggo elektronik pangisi daya.

●  Isolator mlebu utama lan pemutus feeder individu ngidini isolasi aman kanggo pangopènan, kanthi fasilitas kunci kanggo safety kontraktor.

●  Kabel IP65 sing dirating ing njaba ruangan kanthi pemanas anti-kondensasi tegese kabinet bisa dipasang ing jejere pangisi daya, nyilikake kabel sing metu.

●  Posisi pakan cadangan dilebokake ing saben situs, ngidini pangisi daya tambahan disambungake ing fase sabanjure tanpa ngganti kabinet utawa ngolah ulang listrik.

Penyebaran

Kabinet Distribusi Daya Pengisi Daya EV sing dirating 800A kanthi wolung sirkuit feeder metu dipasang ing 50 situs pisanan. Saben kabinet kalebu pangukuran tingkat revenue ing kabeh sirkuit, proteksi lonjakan Tipe 1 + 2, lan kandang IP65 kanthi pemanasan anti-kondensasi. Kabinet kasebut digawe, diuji, lan dikirim minangka rakitan lengkap, mung mbutuhake sambungan sumber sing mlebu lan kabel pangisi daya sing metu ing situs kasebut. Wektu commissioning rata-rata ing rong dina saben situs saka pangiriman kanggo energisation.

Asil

●  Wektu komisioning situs suda kira-kira 60% dibandhingake karo solusi switchboard khusus, nyepetake program peluncuran nasional.

●  Desain kabinèt standar ngilangi variasi kualitas listrik lan kepatuhan safety ing portofolio situs.

●  Sawise 18 sasi operasi, kegagalan listrik sing gegandhengan karo kabinet nol dicathet, kanthi proteksi lonjakan dikonfirmasi wis dioperasikake ing rong situs nalika kedadeyan kilat, nglindhungi elektronik pangisi daya hilir.

●  Posisi pakan cadangan diaktifake ing 15 situs ing fase loro peluncuran, kanthi sirkuit pangisi daya anyar ditambahake sajrone sedina - validasi strategi desain sing mbuktikake ing mangsa ngarep.

●  Pengecer bahan bakar wiwit nggunakake spesifikasi kabinet sing padha kanggo 50 situs tambahan, kanthi tim teknik listrik nyatakake integrasi kabinet karo platform CMS terpusat minangka keuntungan operasional utama.
