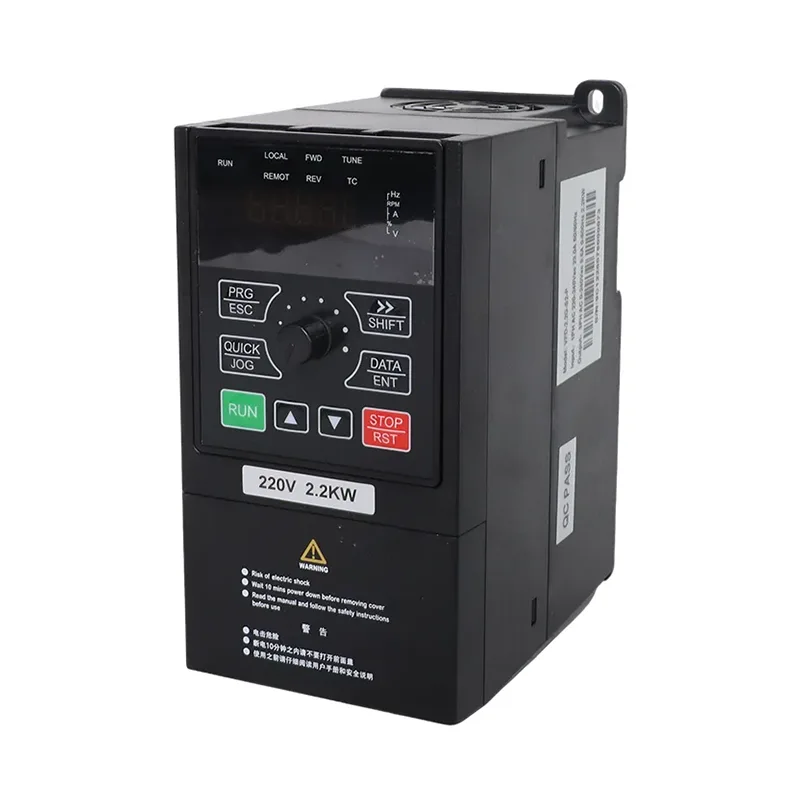

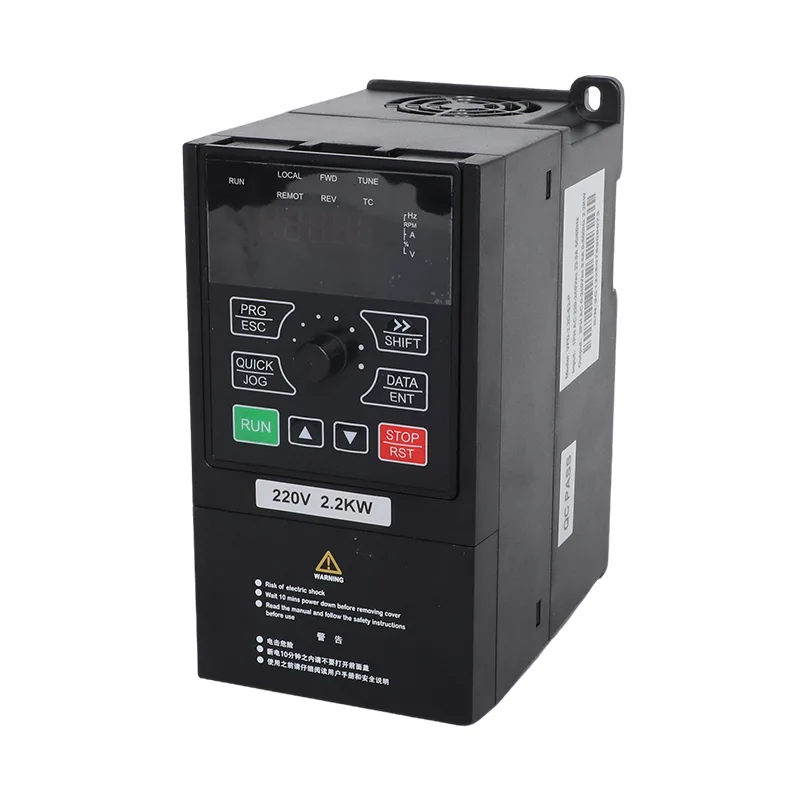

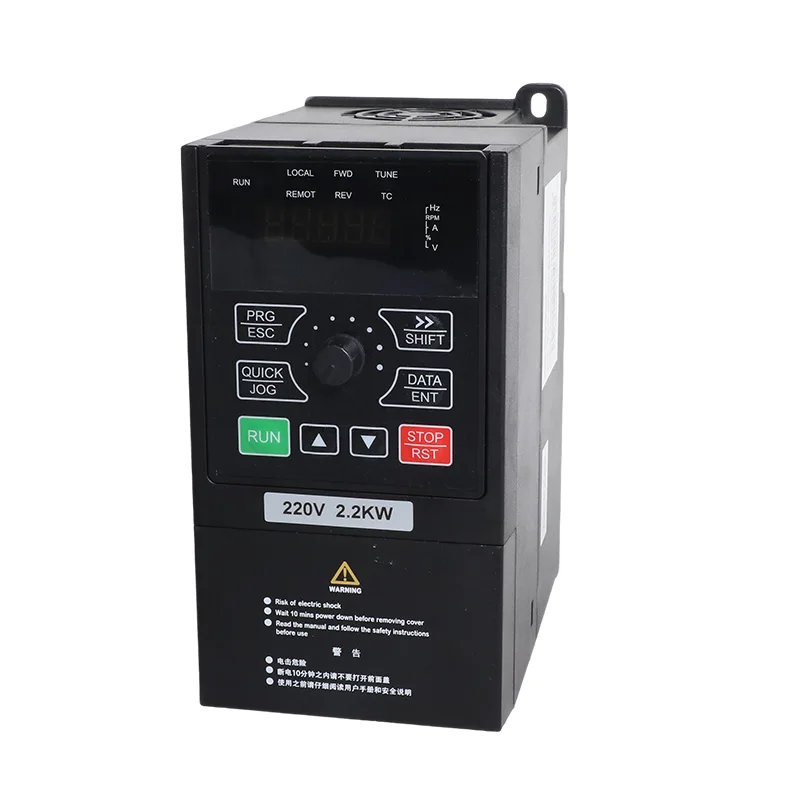

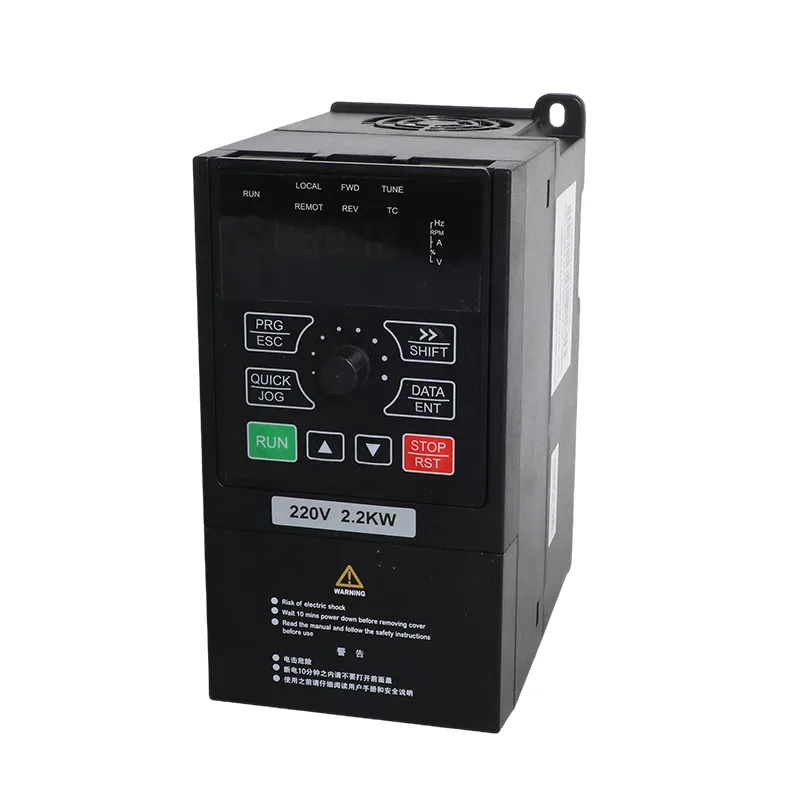

Pabrik Csivei 0.75-2.2kW 3 Phase 380V Solar Pump lan General Purpose Inverter VFD fitur sawetara input DC voltase dhuwur. Input DC maksimum yaiku 900 VDC, kanthi rentang voltase sirkuit mbukak sing disaranake 550–750 VDC lan sawetara MPPT 450–600 VDC. Range voltase wiwitan sing bisa diatur yaiku 300-900 VDC. Nilai kasebut nyedhiyakake dhasar kanggo milih senar panel sing ditampilake ing tabel array sing disaranake.
Seri kalebu telung rating motor: 0,75 kW, 1,5 kW lan 2,2 kW. Arus output sing dirating yaiku 2.1 A, 3.8 A lan 5.1 A. Saben model dirancang kanggo sumber telung fase 380 V AC lan uga bisa digunakake karo array fotovoltaik sing dikonfigurasi kanthi bener ing mode pompa solar. Pilihan mode operasi nemtokake manawa drive digunakake kanggo pompa solar utawa minangka inverter tujuan umum.
Kanggo opsi modul sing kadhaptar, array sing disaranake nggunakake siji string saka 18 modul sing dirating ing 250 W (37±1 V) utawa siji string saka 15 modul sing dirating ing 300 W (45±1 V). Tegangan senar PV sing luwih dhuwur bisa tegese arus DC sing luwih murah kanggo tingkat daya sing diwenehake, sing bisa mbantu ngatur arus kabel lan penurunan voltase nalika mlaku maneh. Desain senar pungkasan kudu nggunakake data listrik modul sing nyata lan njaga voltase sirkuit mbukak maksimum array ing watesan drive.
Telung model kasebut nuduhake sasis kompak kanthi ukuran 171 × 86 × 138 mm lan bobote kira-kira 1 kg. Jejak sing dipasang 67,3 × 157,5 mm mbantu pas inverter menyang lemari kontrol sing luwih cilik utawa enclosure peralatan. Bentuk kompak iki migunani ing ngendi pompa utawa mesin cilik mbutuhake kontrol kacepetan variabel nanging papan instalasi diwatesi.
Kanthi P8-00 disetel dadi 1, drive beroperasi ing mode pompa solar. Pelacakan MPPT nyetel operasi kanggo nanggepi daya fotovoltaik sing kasedhiya, dene logika cahya sing lemah lan fungsi perlindungan sing gegandhengan karo pompa mbantu ngatur owah-owahan kahanan solar. Tegangan string array, rating motor lan syarat pompa kabeh kudu dicenthang nalika nemtokake sistem kasebut.
Kanthi P8-00 disetel menyang 0, hardware sing padha bisa digunakake kanggo motor telung fase sing kompatibel tanpa susunan solar. Kontrol SVC utawa V / F ndhukung angger-angger motor-kacepetan, nalika dibangun ing PID lan RS485 Modbus RTU kasedhiya kanggo meksa cocok, aliran utawa proses-kontrol aplikasi. CSIVEI bisa ngatur mode operasi sing dijaluk sadurunge kiriman; owah-owahan mode mengko digawe liwat paramèter cocog lan kudu tindakake manual produk.
| Item | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Motor sing ditrapake | 0,75 kW / 1 HP | 1,5 kW / 2 HP | 2,2 kW / 3 HP |
| Kapasitas nominal | 1,5 kVA | 3 kva | 4 kva |
| Input saiki | 3.4 A | 5 A | 5.8 A |
| Output saiki | 2.1 A | 3.8 A | 5.1 A |
| tegangan input AC | AC 3 PH 380 V (-15%) nganti 440 V (+10%) | ||
| Maks. tegangan input DC | 900 VDC | ||
| Rekomendasi sawetara Voc | 550 kanggo 750 VDC | ||
| Rekomendasi sawetara MPPT | 450 kanggo 600 VDC | ||
| Range tegangan wiwitan | 300 kanggo 900 VDC, parameter luwes | ||
| Dirating voltase output | 3 PH 380 V AC | ||
| Tingkat swara | 50 dBA maks. |
| Model | 37±1 V modul, 250 W±5 Wp | 45±1 V modul, 300 W±5 Wp | ||
| Modul saben senar | strings | Modul saben senar | strings | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Item | Spesifikasi |
| Frekuensi dirating | 50/60 Hz |
| Rentang frekuensi input | ±5% (47,5 nganti 63 Hz) |
| Tegangan output | 0 kanggo voltase input |
| Frekuensi output | 0,1 kanggo 500 Hz |
| Frekuensi maksimum | 0 nganti 500 Hz (kontrol SVC lan V/F) |
| Frekuensi pembawa | 0,8 kHz nganti 8 kHz, diatur kanthi otomatis kanggo mbukak (nganti 16 kHz didhukung) |
| Résolusi frekuensi | Setelan digital 0,01 Hz; setelan analog 0,025% saka frekuensi maksimum |
| Mode kontrol | Kontrol vektor tanpa sensor (SVC); Kontrol V/F |
| Miwiti torsi | 0,5 Hz / 150% (SVC) |
| Range kacepetan | 1:100 (SVC) |
| Akurasi stabilitas kacepetan | ± 0,5% (SVC) |
| Kapasitas kakehan | 150% dirating saiki kanggo 60 s; 170% kanggo 12 s; 190% kanggo 1,5 s |
| ngedongkrak torsi | ngedongkrak torsi otomatis; ngedongkrak manual 0,1% nganti 30,0% |
| kurva V/F | Kurva linear, multi-titik, lan persegi (1.2 / 1.4 / 1.6 / 1.8 / 2.0 daya) |
| pemisahan V/F | Pemisahan lengkap, pemisahan setengah |
| Akselerasi / akselerasi | Linear utawa S-kurva, 0,0 kanggo 6500,0 s |
| rem DC | Frekuensi wiwitan 0,00 Hz nganti frekuensi maksimum; wektu 0,0 kanggo 36,0 s; saiki 0,0% nganti 100,0% |
| kontrol JOG | frekuensi JOG 0,00 Hz nganti frekuensi maksimum (standar 5 Hz); accel / decel 0,0 kanggo 6500,0 s |
| PID sing dibangun | Ya, kanggo tekanan, aliran utawa suhu daur ulang tertutup tanpa pengontrol eksternal |
| AVR | Tegangan output tetep stabil nalika voltase kothak fluktuasi |

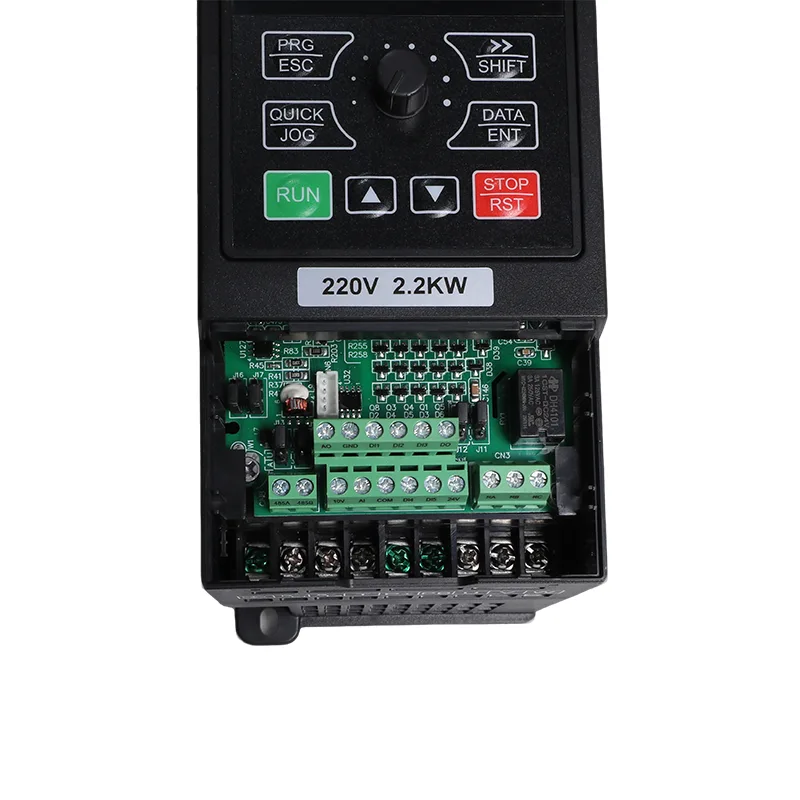

| Terminal input | 5 input digital, DI5 ndhukung pulsa kacepetan dhuwur nganti 50 kHz; 1 input analog 0-10 V utawa 0-20 mA; 1 keypad potentiometer input |
| terminal output | 1 output pulsa kacepetan dhuwur nganti 50 kHz; 1 output relay; 1 output analog 0-20 mA utawa 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| pangayoman | Deteksi sirkuit cendhak motor nalika urip, mundhut fase output, over-current, over-voltage, undervoltage, over-temperature, overload, underload, kurang cahya |
| Suhu operasi | -10 ° C nganti 50 ° C; nyuda 1% saben 1 ° C ing ndhuwur 40 ° C |
| Suhu panyimpenan | -20°C nganti 60°C |
| Kelembapan | Ing ngisor 95% RH, ora ana kondensasi |
| Altitude | Ngisor 1000 m; derate 1% saben 100 m saka 1000 kanggo 3000 m |
| Getaran | Ngisor 5,9 m/s² (0,6 g) |
| Enclosure | IP20, dipasang ing tembok utawa kabinet, instalasi vertikal |
| Sistem distribusi | TN, TT |
| EMC / safety | IEC 61800-3 (C3); IEC 61800-5-1 |
Range daya iki dimaksudake kanggo pompa telung fase sing luwih cilik lan peralatan sing didorong motor ing ngendi kacepetan sing bisa diatur, operasi solar utawa loro-lorone migunani.
Kanggo sistem pompa, akselerasi lan deceleration sing bisa diatur bisa mbantu ngatur tingkat aliran lan tiba. Setelan ramp sing bener gumantung marang pompa, pipa lan kondisi hidrolik; padha kudu dipilih sak commissioning tinimbang dianggep saka daya motor piyambak.
Konfigurasi array sing disaranake nggunakake 18 modul ing 250 W utawa 15 modul ing 300 W ing siji string. Inverter ndhukung nganti 900 VDC, kanthi rentang Voc sing disaranake 550–750 VDC lan sawetara MPPT 450–600 VDC. Priksa voltase sirkuit mbukak modul ing kondisi suhu situs sadurunge konfirmasi senar.
Setel P8-00 dadi 1 kanggo mode pompa solar utawa 0 kanggo mode umum. Platform sing padha nggabungake pompa solar basis MPPT karo kontrol motor SVC / V / F, dibangun ing PID lan Modbus RTU, saéngga bisa digunakake kanggo aplikasi pompa utawa mesin cahya sing cocog.
P8-10 nganti P8-14 ngatur mandeg cahya sing lemah lan miwiti maneh prilaku. Proteksi underload lan input level banyu uga bisa ndhukung proteksi pompa nalika kabel lan dikonfigurasi kanthi bener kanggo instalasi.
Sasis 171 × 86 × 138 mm bobote kira-kira 1 kg. PID sing dibangun, limang input digital, analog I / O lan RS485 Modbus RTU nyedhiyakake pilihan kontrol lan integrasi lokal tanpa mbutuhake pengontrol PID sing kapisah kanggo aplikasi loop tertutup sing didhukung.
18 modul 250 W (jinis 37 V) ing senar tunggal, utawa 15 modul 300 W (jinis 45 V). Loro-lorone ndharat array kasebut ing jarak sirkuit terbuka 550 nganti 750 VDC sing disaranake. Aja ngluwihi 900 VDC, sing dirating maksimum.
Ya, iku persiyapan off-grid normal. Kabel Uploaded kanggo terminal DC lan pump kanggo U, V lan W, nyetel P8-15 kanggo 1 kanggo sumber solar, lan drive mlaku kapan Uploaded ngirim cukup voltase.
uga ora. Kontrol minangka vektor tanpa sensor utawa V / F, loro-lorone tanpa umpan balik. MPPT, pangayoman garing, proteksi underload lan PID opsional kanggo tekanan konstan wis ana ing drive.
P8-09 nyetel watesan ngisor frekuensi operasi, 10,00 Hz minangka standar. Bebarengan karo batesan cahya sing ringkih ing P8-10, iku sing mandhegake drive supaya ora muter pompa alon-alon kanggo mindhah banyu.
Swara RS485 karo Modbus RTU, ya. Frekuensi operasi, voltase bus, arus output, daya output, status DI lan DO lan mode sumber saiki kabeh bisa diwaca saka grup pemantauan U0, kanthi mode pasokan ing U0-49 nuduhake kothak utawa solar.
ya wis. Sebagéyan gedhé ukuran iki dikirim ing mode tujuan umum, nyopir penggemar omah kaca, pompa bengkel, sirkulasi coolant lan kompresor cilik ing sumber 380 V tanpa susunan ing ngendi wae ing situs. Hardware padha, paramèter padha, mode beda. Marang kita kang pengin nalika sampeyan pesen. Unit sing dituku ing mode pompa solar diuripake kanthi nyetel P8-00 dadi 0.
Marang kita campuran model lan jumlahe lan kita Quote tanggal kapal ing nulis karo rega. Rating standar lan unit bermerek OEM ora dikirim kanthi jadwal sing padha, amarga percetakan lan label kasus digawe kanggo karya seni sampeyan, mula sampeyan kudu mutusake sadurunge pesen.
