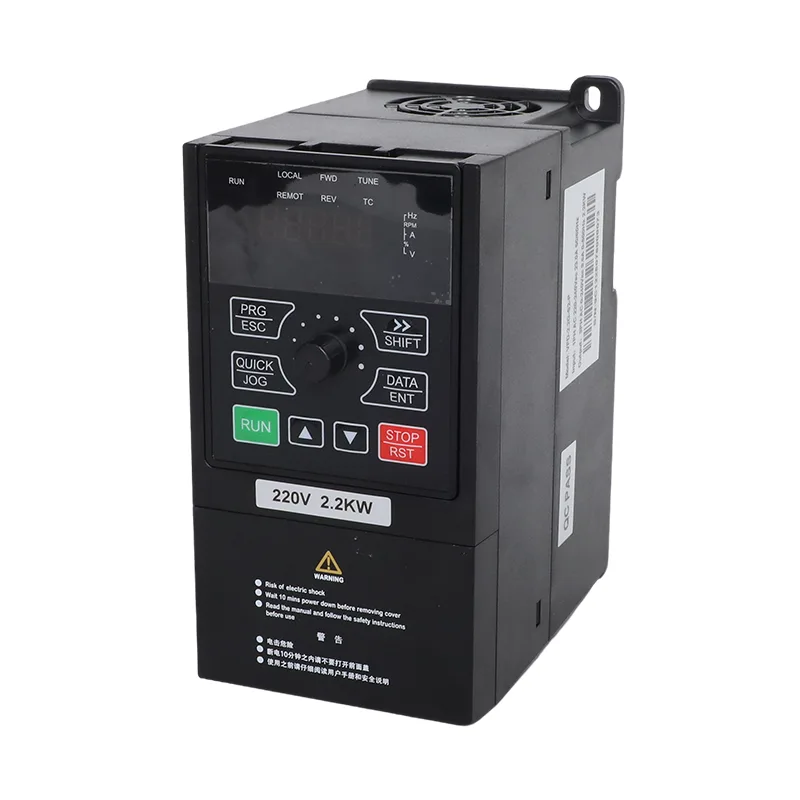

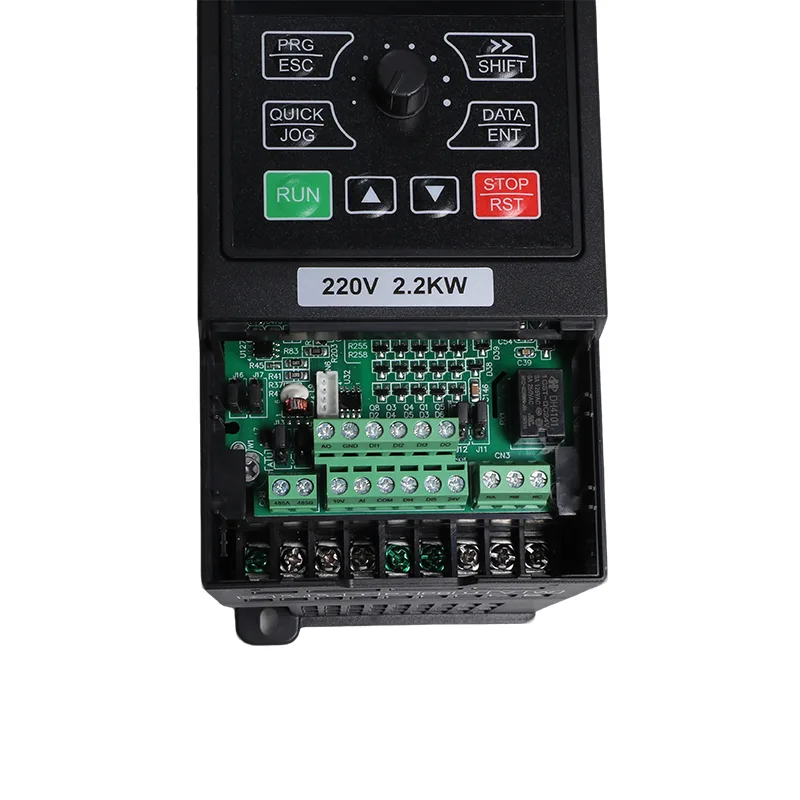

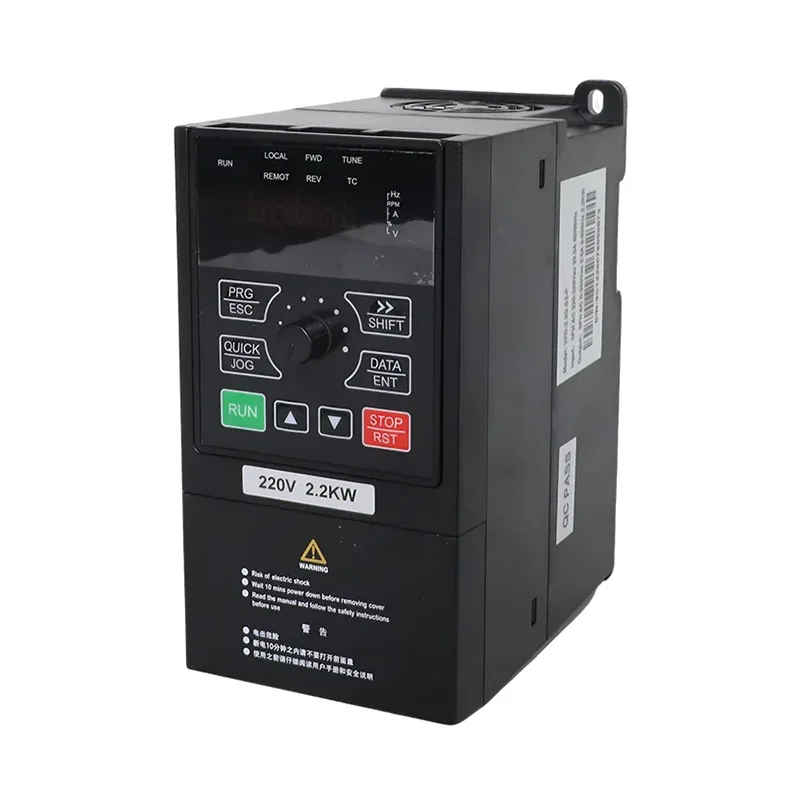

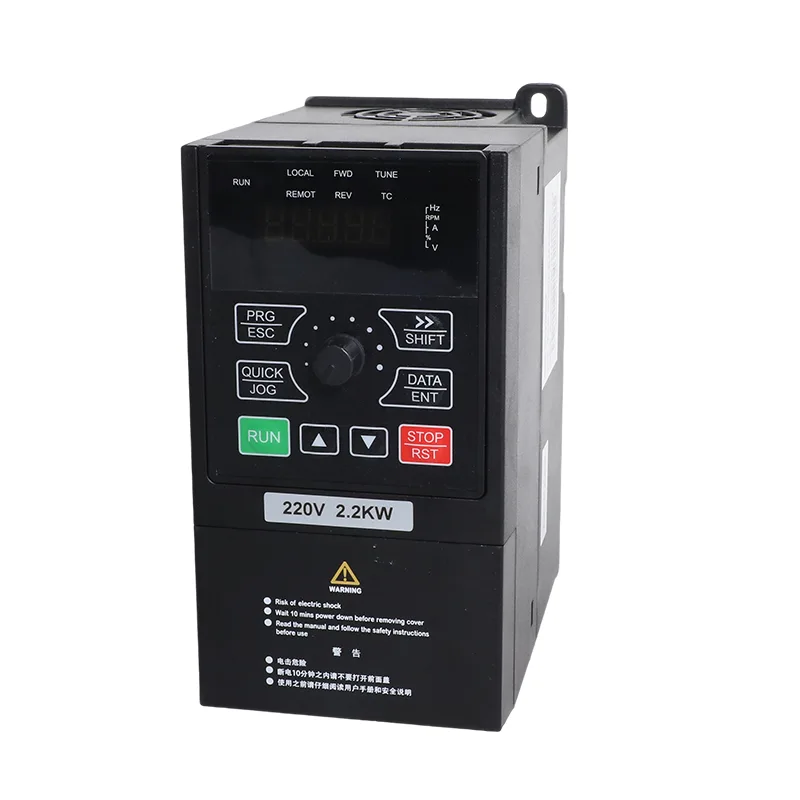

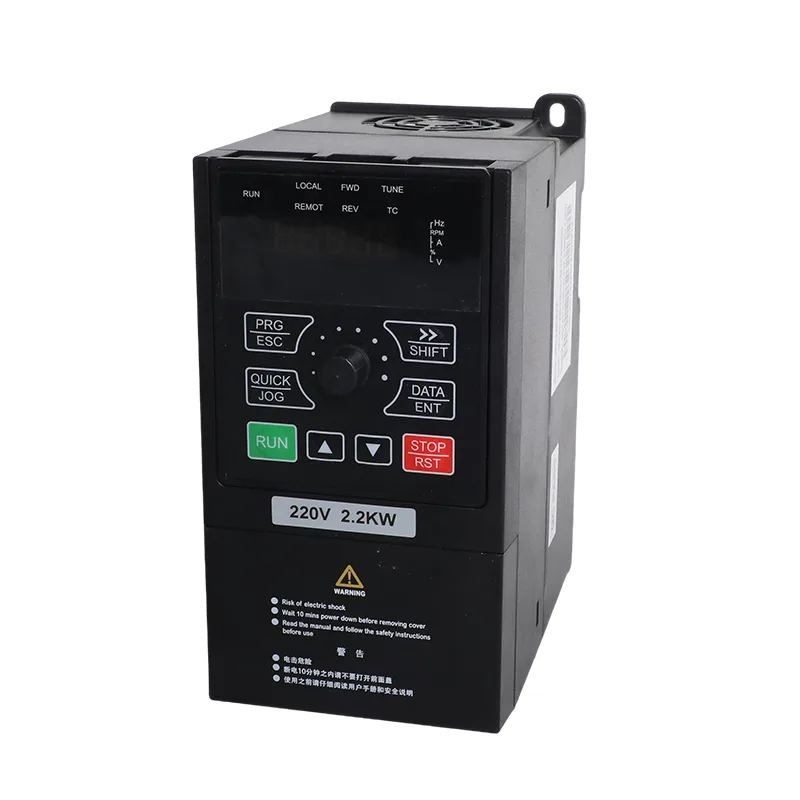

Seri CSIVEI iMaster VFD-PC10 kalebu model inverter telung fase 15 kW, 18,5 kW lan 22 kW. Nomer model sing cocog yaiku VFD-PC10-15G-T4-MK, VFD-PC10-18.5G-T4-MK lan VFD-PC10-22G-T4-MK. Arus output sing kadhaptar yaiku 32 A, 37 A lan 45 A, masing-masing, kanggo aplikasi motor sing nyukupi syarat listrik drive.
15-22kW 3 Phase 380V Solar Pump lan General Purpose Inverter VFD ndhukung rong konfigurasi operasi: mode pompa solar lan mode inverter tujuan umum. Mode pompa solar nggunakake array photovoltaic minangka sumber daya DC lan kalebu kontrol MPPT. Mode tujuan umum nyedhiyakake kontrol motor frekuensi variabel nggunakake kontrol vektor tanpa sensor (SVC) utawa kontrol V / F.
Diagram sirkuit utama sing diwenehake kanggo sawetara daya iki ngenali terminal P + lan PB kanggo nyambungake resistor rem eksternal. Sambungan iki cocog nalika aplikasi mbutuhake resistor rem kanggo deceleration kontrol. Pilihan resistor, kabel lan watesan operasi kudu ngetutake dokumentasi teknis model sing ditrapake.
| Item | VFD-PC10-15G-T4-MK | VFD-PC10-18.5G-T4-MK | VFD-PC10-22G-T4-MK |
| Motor sing ditrapake | 15 kW / 20 HP | 18,5 kW / 25 HP | 22 kW / 30 HP |
| Kapasitas nominal | 37 kVA | 44 kVA | 60 kVA |
| Input saiki | 37.9 A | 46.7 A | 55.6 A |
| Output saiki | 32 A | 37 A | 45 A |
| tegangan input AC | AC 3 PH 380 V (-15%) nganti 440 V (+10%) | ||
| Maks. tegangan input DC | 900 VDC | ||
| Rekomendasi sawetara Voc | 550 kanggo 750 VDC | ||
| Rekomendasi sawetara MPPT | 450 kanggo 600 VDC | ||
| Range tegangan wiwitan | 300 kanggo 900 VDC, parameter luwes | ||
| Terminal rem resistor | P+ lan PB, resistor eksternal | ||
| Tingkat swara | 65 dBA maks. |
Priksa papan jeneng motor lan arus output sing dirating inverter sadurunge milih model. Rating kW drive mung ora netepake kesesuaian kanggo saben tugas motor utawa pompa. Konfirmasi watesan listrik sing ditrapake marang dokumentasi kanggo model sing pas.
Tabel konfigurasi sing diwenehake nampilake jumlah modul sing beda kanggo model 15 kW, 18,5 kW lan 22 kW. Pangaturan iki kudu dianggep minangka konfigurasi referensi lan dicenthang marang lembar data modul PV lan kahanan situs sadurunge instalasi.
| Model | 37±1 V modul, 250 W±5 Wp | 45±1 V modul, 300 W±5 Wp | ||
| Modul saben senar | strings | Modul saben senar | strings | |
| VFD-PC10-15G-T4-MK | 18 | 4 | 15 | 4 |
| VFD-PC10-18.5G-T4-MK | 18 | 5 | 15 | 5 |
| VFD-PC10-22G-T4-MK | 18 | 6 | 15 | 6 |
Daya array PV nominal ing ndhuwur diitung saka wattage modul lan jumlahe. Iku ora sulih kanggo desain sistem PV lengkap.
Tegangan input DC maksimum sing kadhaptar yaiku 900 VDC. Range voltase sirkuit mbukak sing disaranake yaiku 550–750 VDC, lan rentang operasi MPPT sing disaranake yaiku 450–600 VDC. Nilai-nilai kasebut njlèntrèhaké watesan operasi sing béda-béda lan ora kudu digunakake bebarengan.
Sadurunge finalizing noto senar, ngetung voltase mbukak-circuit samesthine nggunakake Voc modul dipilih lan koefisien suhu. Pitungan kudu nyathet suhu minimal sing dikarepake ing situs kasebut. Verifikasi yen voltase senar cuaca dingin sing diwilang tetep ing watesan input DC maksimum inverter lan voltase operasi normal cocok kanggo sawetara MPPT sing ditemtokake.
Senar PV, kabel DC, isolator, proteksi arus berlebihan, proteksi lonjakan lan peralatan combiner kudu dianggep minangka bagean saka instalasi sakabèhé. Piranti sing dibutuhake lan rating kasebut gumantung saka konfigurasi array, pengaturan kabel, rute kabel lan syarat listrik sing ditrapake.
Kanggo senar podo, konfirmasi combiner sing dibutuhake lan susunan proteksi senar karo manual instalasi inverter lan desainer sistem PV. Keperluan proteksi lonjakan uga kudu ditemtokake saka tata letak instalasi lan instruksi sing ditrapake. Aja milih piranti protèktif DC mung saka daya dirating inverter kang.
| Item | Spesifikasi |
| Frekuensi dirating | 50/60 Hz |
| Rentang frekuensi input | ±5% (47,5 nganti 63 Hz) |
| Tegangan output | 0 kanggo voltase input |
| Frekuensi output | 0,1 kanggo 500 Hz |
| Frekuensi maksimum | 0 nganti 500 Hz (kontrol SVC lan V/F) |
| Frekuensi pembawa | 0,8 kHz nganti 8 kHz, diatur kanthi otomatis kanggo mbukak (nganti 16 kHz didhukung) |
| Résolusi frekuensi | Setelan digital 0,01 Hz; setelan analog 0,025% saka frekuensi maksimum |
| Mode kontrol | Kontrol vektor tanpa sensor (SVC); Kontrol V/F |
| Miwiti torsi | 0,5 Hz / 150% (SVC) |
| Range kacepetan | 1:100 (SVC) |
| Akurasi stabilitas kacepetan | ± 0,5% (SVC) |
| Kapasitas kakehan | 150% dirating saiki kanggo 60 s; 170% kanggo 12 s; 190% kanggo 1,5 s |
| ngedongkrak torsi | ngedongkrak torsi otomatis; ngedongkrak manual 0,1% nganti 30,0% |
| kurva V/F | Kurva linear, multi-titik, lan persegi (1.2 / 1.4 / 1.6 / 1.8 / 2.0 daya) |
| pemisahan V/F | Pemisahan lengkap, pemisahan setengah |
| Akselerasi / akselerasi | Linear utawa S-kurva, 0,0 kanggo 6500,0 s |
| rem DC | Frekuensi wiwitan 0,00 Hz nganti frekuensi maksimum; wektu 0,0 kanggo 36,0 s; saiki 0,0% nganti 100,0% |
| kontrol JOG | frekuensi JOG 0,00 Hz nganti frekuensi maksimum (standar 5 Hz); accel / decel 0,0 kanggo 6500,0 s |
| PID sing dibangun | Ya, kanggo tekanan, aliran utawa suhu daur ulang tertutup tanpa pengontrol eksternal |
| AVR | Tegangan output tetep stabil nalika voltase kothak fluktuasi |
| Terminal input | 5 input digital, DI5 ndhukung pulsa kacepetan dhuwur nganti 50 kHz; 1 input analog 0-10 V utawa 0-20 mA; 1 keypad potentiometer input |
| terminal output | 1 output pulsa kacepetan dhuwur nganti 50 kHz; 1 output relay; 1 output analog 0-20 mA utawa 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| pangayoman | Deteksi sirkuit cendhak motor nalika urip, mundhut fase output, over-current, over-voltage, undervoltage, over-temperature, overload, underload, kurang cahya |
| Suhu operasi | -10 ° C nganti 50 ° C; nyuda 1% saben 1 ° C ing ndhuwur 40 ° C |
| Suhu panyimpenan | -20°C nganti 60°C |
| Kelembapan | Ing ngisor 95% RH, ora ana kondensasi |
| Altitude | Ngisor 1000 m; derate 1% saben 100 m saka 1000 kanggo 3000 m |
| Getaran | Ngisor 5,9 m/s² (0,6 g) |
| Enclosure | IP20, dipasang ing tembok utawa kabinet, instalasi vertikal |
| Sistem distribusi | TN, TT |
| EMC / safety | IEC 61800-3 (C3); IEC 61800-5-1 |
Mode pump solar dimaksudaké kanggo aplikasi pump powered by photovoltaic array. Fungsi kontrol sing kadhaptar kalebu pelacakan titik daya maksimum (MPPT) lan logika perlindungan cahya sing lemah.
Jumlah daya sing kasedhiya kanggo pompa gumantung saka irradiance solar, konfigurasi array PV, syarat motor, karakteristik pompa lan kondisi situs. Mangkono, array kudu dirancang watara watesan voltase inverter uga tugas pangiriman banyu dibutuhake.
Where kothak utawa generator serep dibutuhake, konfirmasi noto ngoper input lan wiring marang diagram model ditrapake. Komponen ngoper eksternal bisa uga dibutuhake gumantung saka sistem sing dikonfigurasi; aja nganggep kabeh fungsi pangowahan sumber ana ing inverter.
Mode tujuan umum nyedhiyakake kontrol frekuensi variabel kanggo peralatan sing didorong motor sing kompatibel. Fungsi sing kadhaptar kalebu kontrol SVC lan V/F, PID, akselerasi lan decelerasi sing bisa diatur, lan komunikasi RS485 Modbus RTU.
Mode operasi dipilih liwat parameter P8-00 miturut konfigurasi sing diwenehake. Paramèter mode lan kontrol sing bener kudu dikonfirmasi sajrone komisioning, nggunakake instruksi kanggo model lan versi perangkat kukuh tartamtu.
Diagram sirkuit utama kanggo model 15 kW, 18,5 kW lan 22 kW ngenali terminal P + lan PB kanggo resistor rem eksternal. Sambungan iki bisa relevan nalika aplikasi mbutuhake deceleration kontrol tinimbang ngidini motor kanggo pesisir kanggo mandeg.
Kebutuhan kanggo resistor rem gumantung saka inersia beban, syarat deceleration lan tugas operasi. Konfirmasi spesifikasi resistor, syarat kabel lan kondisi rem sing diidini ing manual sing ditrapake sadurunge dipasang.
Spesifikasi umum sing diwenehake nampilake rating kakehan jangka pendek ing ngisor iki:
| Tingkat kakehan | Duration |
|---|---|
| 150% saka dirating saiki | 60 detik |
| 170% saka dirating saiki | 12 detik |
| 190% saka dirating saiki | 1,5 detik |
Rating kasebut nggambarake kapasitas kakehan sing kadhaptar. Dheweke ora njamin yen motor tartamtu bisa diwiwiti kanthi sukses. Pilihan kudu nyathet arus sing dirating motor, beban pompa, wektu akselerasi lan urutan wiwitan sing dituju.
Mode kontrol sing kadhaptar yaiku kontrol vektor tanpa sensor (SVC) lan kontrol V/F. Ing SVC, spesifikasi umum nyathet torsi wiwitan 150% ing 0,5 Hz, sawetara kacepetan 1:100 lan akurasi stabilitas kacepetan ± 0,5%.
Fungsi PID sing dibangun didaftar kanggo kontrol loop tertutup saka variabel kayata tekanan, aliran lan suhu. Sensor sing dibutuhake, sinyal umpan balik lan urutan kontrol kudu dikonfigurasi kanggo aplikasi nyata.
Fungsi proteksi sing kadhaptar kalebu:
Sumber sing diwenehake uga nyathet weker sing ana gandhengane karo input solar sing ringkih, tank lengkap, kurang banyu lan motor kurang. Kode lan makna weker kudu dicenthang ing manual model sing pas sadurunge digunakake kanggo instalasi utawa ngatasi masalah.
Informasi produk sing diwenehake nyatakake yen model 15 kW, 18,5 kW lan 22 kW nggunakake platform kontrol sing padha, kanthi tata letak terminal sing konsisten, nomer parameter lan operasi keypad ing telung peringkat. Konfirmasi wiring sing ditrapake lan rincian parameter kanggo model sing diwenehake sadurunge commissioning.
Komunikasi RS485 karo Modbus RTU kadhaptar minangka standar kanggo seri. Nilai pemantauan lan daftar kontrol sing kasedhiya kudu diverifikasi ing peta daftar komunikasi kanggo versi sing ditrapake.
Drive bisa dievaluasi kanggo pompa irigasi sing nyedhiyakake jaringan saluran, zona irigasi gedhe utawa sistem banyu pertanian liyane. Arus motor, aliran banyu sing dibutuhake, sirah dinamis total, konfigurasi susunan PV lan syarat operasi saben dina kudu dipriksa sadurunge milih model.
Kanggo intake banyu mentah, transfer menyang fasilitas perawatan utawa pasokan menyang reservoir distribusi, pilihan kudu nyathet tugas pompa, data motor, syarat kontrol lan kasedhiyan sumber daya sing dituju.
Ing aplikasi tambang lan pit-banyu, konfirmasi rating motor pompa, variasi beban sing dikarepake, durasi operasi sing dibutuhake lan kahanan instalasi. Inverter kudu cocog karo syarat motor lan situs sing nyata.
Kanggo peternakan iwak lan udang kanthi syarat ijol-ijolan banyu biasa, drive bisa dianggep minangka peralatan pompa sing kompatibel. Desain sistem kudu nyathet volume banyu sing dibutuhake, jadwal pompa lan tenaga surya utawa AC sing kasedhiya.
Ing mode tujuan umum, drive bisa dievaluasi kanggo aplikasi transfer banyu industri, sirkuit pendinginan lan banyu proses sing mbutuhake kontrol motor frekuensi variabel.
Konfigurasi tujuan umum bisa dianggep kanggo penggemar sing kompatibel, blower lan peralatan sing didorong motor liyane. Konfirmasi karakteristik beban, data motor, syarat deceleration lan kabutuhan resistor rem eksternal sadurunge milih model kasebut.
Priksa nameplate motor kanggo daya dirating, saiki, voltase lan frekuensi. Bandhingake arus sing dirating motor karo arus output model sing dipilih lan evaluasi syarat beban lan akselerasi sadurunge ngonfirmasi rating konverter.
Yen deceleration kontrol dibutuhake, evaluasi apa resistor rem external cocok kanggo aplikasi. Verifikasi rating resistor, noto terminal, wiring lan watesan rem marang dokumentasi model-tartamtu.
Sumber sing diwenehake ngenali rekomendasi reaktor output kanggo instalasi pompa ing ngendi kabel drive-to-motor ngluwihi 50 m. Priksa manual sing cocog kanggo pandhuan dawa kabel sing ditrapake, syarat reaktor lan kahanan instalasi. Coba insulasi motor lan susunan kabel nalika ngevaluasi sambungan output.
Priksa desain array, susunan senar paralel, isolator DC, proteksi arus berlebihan, peralatan combiner lan syarat proteksi lonjakan. Piranti lan rating sing cocog kudu ngetutake manual inverter, desain PV lan standar listrik sing ditrapake.
Suhu operasi sing kadhaptar yaiku -10 ° C nganti 50 ° C, kanthi syarat derating 1% saben 1 ° C ing ndhuwur 40 ° C. Pandhuan dhuwur sing kadhaptar mbutuhake derating 1% saben 100 m saka 1000 m nganti 3000 m. Konfirmasi syarat instalasi sing ditrapake kanggo model nyata, kalebu syarat tambahan ing papan sing luwih dhuwur.
Ngatur data motor, sumber printah, mode kontrol lan setelan akselerasi utawa deceleration miturut instruksi model. FAQ sing diwenehake ngenali paramèter F3-00 nganti F3-04 kanggo data motor lan nyaranake nyetel otomatis sadurunge operasi pisanan. Tindakake manual model nyata kanggo prosedur commissioning lengkap.
Diagram sirkuit utama sing diwenehake ngenali terminal P + lan PB kanggo nyambungake resistor rem eksternal ing model 15 kW, 18,5 kW lan 22 kW. Apa resistor dibutuhake gumantung saka beban, inersia lan syarat deceleration. Kanggo rating daya liyane, verifikasi tata letak terminal lan pranata rem-resistor sadurunge pesenan.
Kesesuaian kudu dievaluasi nggunakake arus sing dirating motor, syarat wiwitan, beban pompa lan setelan akselerasi. Torsi wiwitan SVC sing kadhaptar yaiku 150% ing 0,5 Hz, lan rating kakehan seri yaiku 150% saka arus sing dirating sajrone 60 detik. Angka kasebut ora njamin kompatibilitas karo saben pompa submersible 22 kW. Konfigurasi data nameplate motor lan tindakake pandhuan auto-tuning lan commissioning sing ditrapake.
Informasi instalasi sing diwenehake mbutuhake pemutus DC-dirating ing input PV, kothak combiner PV ngendi strings podo digabungake, lan piranti pangayoman mundhak Tipe II kanggo kondisi Uploaded-jarak kasebut. Konfirmasi rating piranti sing tepat, panggonan seko lan syarat kabel-jarak marang manual instalasi lan desain sistem PV sadurunge commissioning.
Penurunan suhu sing kadhaptar yaiku 1% kanggo saben 1°C ing ndhuwur 40°C, kanthi kisaran suhu operasi saka -10°C nganti 50°C. Derating dhuwur sing kadhaptar yaiku 1% saben 100 m saka 1000 m nganti 3000 m. Sumber sing diwenehake uga ngenali syarat isolasi-transformer ing ndhuwur 2000 m; verifikasi syarat iki lan kahanan ing manual model pas sadurunge instalasi.
RS485 Modbus RTU kadhaptar minangka antarmuka komunikasi. Sumber sing diwenehake ngenali klompok pemantauan U0 minangka kalebu arus output, daya output, tegangan bus, input digital lan status output, lan mode pasokan ing U0-49. Konfirmasi peta ndhaptar lan data sing kasedhiya kanggo versi perangkat kukuh sing diwenehake sadurunge integrasi.
Informasi produk sing diwenehake ngenali mode pompa solar lan mode umum minangka pilihan konfigurasi. Fungsi umum kalebu kontrol SVC utawa V / F, PID lan Modbus RTU, nalika model 15 kW nganti 22 kW uga duwe terminal P + lan PB sing diidentifikasi kanggo resistor rem eksternal. Parameter P8-00 ditemtokake minangka parameter pilihan mode ing materi sing diwenehake. Konfirmasi setelan sing bener lan prosedur konversi sing diidinake ing manual khusus model.
Informasi produk sing diwenehake nyatakake yen telung rating kasebut nuduhake platform kontrol, kalebu penomoran parameter sing konsisten, operasi keypad lan konvensi tata letak terminal. Arus lan daya sing dirating beda-beda miturut model, mula pilihan lan kabel kudu tetep miturut spesifikasi lan diagram kanggo unit sing tepat.
