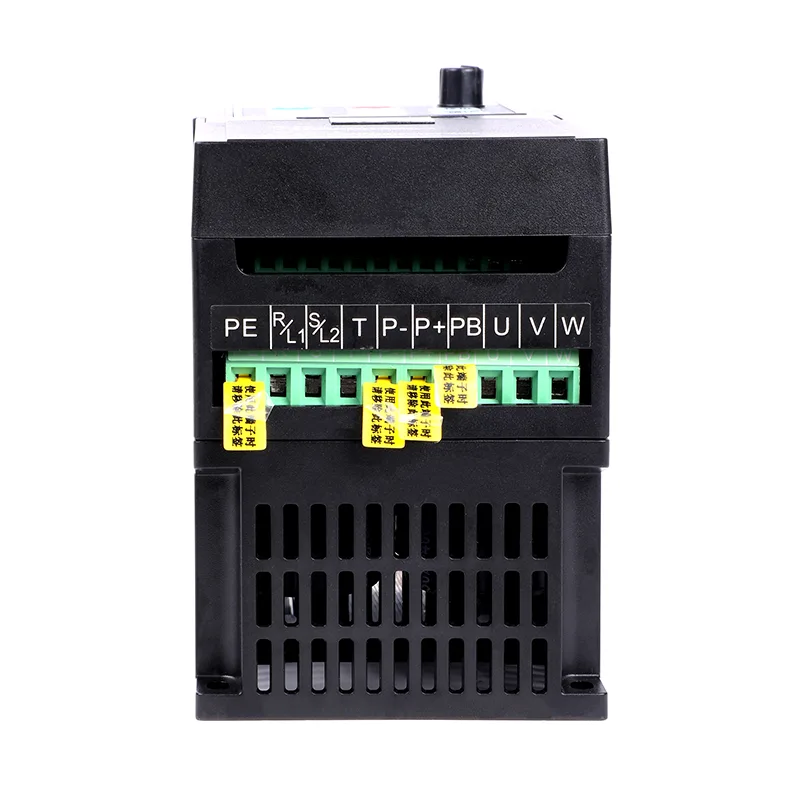

30HP 22kw VFD 3 Phase Variabel Speed ​​Drive

CSIVEI 30HP 22kw VFD 3 Phase Variable Speed ​​Drive minangka drive entry level serbaguna kanggo kontrol motor telung fase. Dirancang kanggo peralatan industri cilik, mesin bengkel, lan tugas otomatisasi sing entheng, nawakake kinerja sing bisa dipercaya ing tilas sing kompak. Nampilake mode kontrol vektor V/F lan tanpa sensor, pengontrol PID sing dibangun, lan dhukungan kanggo keypad eksternal utawa operasi remot. Enclosure IP20 kanthi kemampuan pemasangan sisih-sisih ngidini instalasi panel sing efisien. Kanthi konfigurasi parameter sing gampang lan konstruksi sing kasar, CSIVEI 115-132kw 3 phase 380V VFD nyedhiyakake dhasar sing kuat kanggo aplikasi kontrol kacepetan motor dhasar.

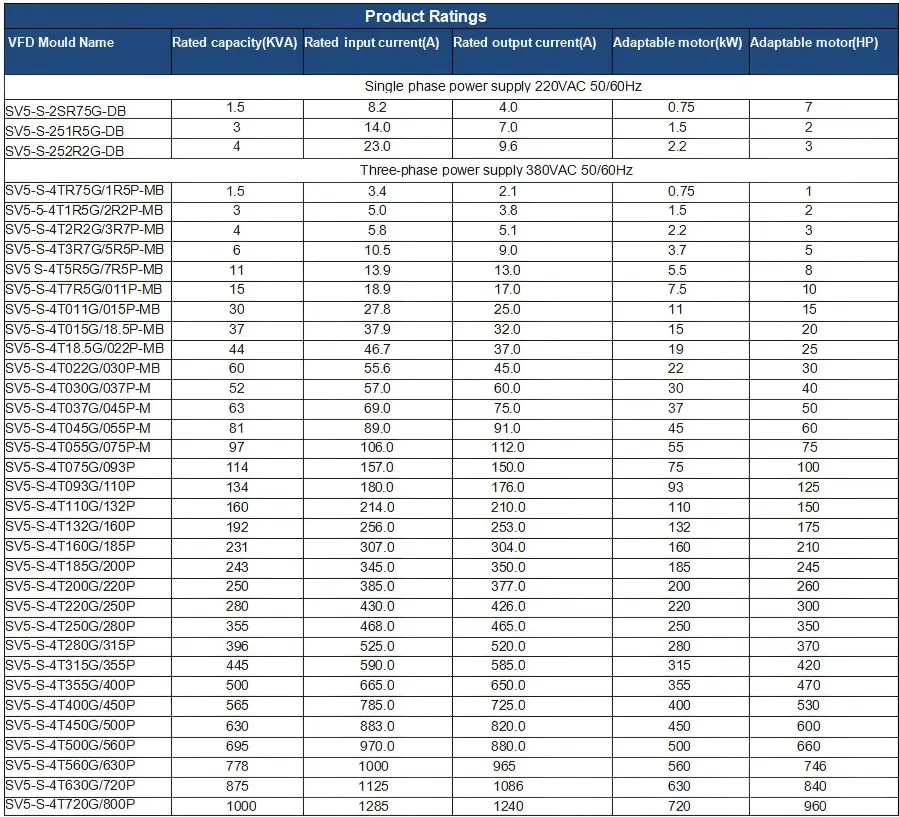

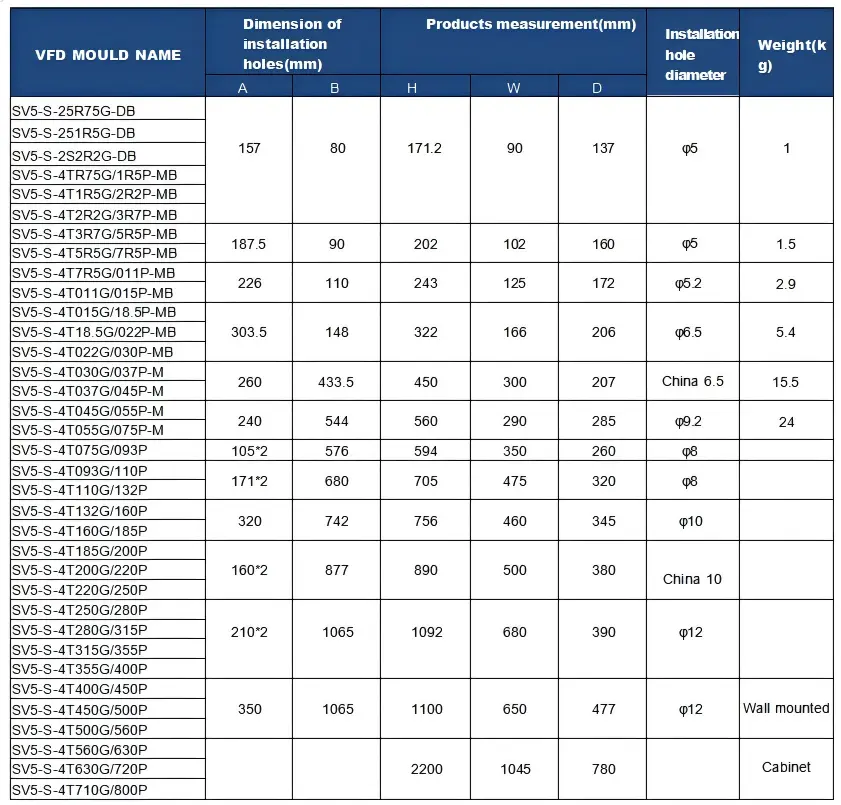

Parameter inti lan Spesifikasi

Aplikasi Khas

CSIVEI 30HP 22kw VFD 3 Phase Variable Speed ​​Drive dirancang kanggo aplikasi industri ultra-berat sing mbutuhake keandalan ekstrem:

●  Tambang lan mineral – pabrik penggilingan, crusher, pompa lumpur

●  Banyu lan banyu limbah – stasiun angkat gedhe, blower aerasi, pompa efluen

●  Lenga lan gas – pompa pipa, transfer minyak mentah, kompresi gas

●  Marine – propulsion thrusters, bow thrusters, deck machinery

●  Kipas gedhe - ventilasi terowongan, kipas angin trowongan, blower blast furnace

Konstruksi sing kuat lan opsi ngarep sing aktif njamin tundhuk karo kode kothak lan standar harmonik.

Operasi pangguna-loropaken & persiyapan Gampang

Seri CSIVEI VFD prioritize ease saka nggunakake, ngurangi wektu instalasi lan simplifying operasi saben dina kanggo engineers lan personel pangopènan.

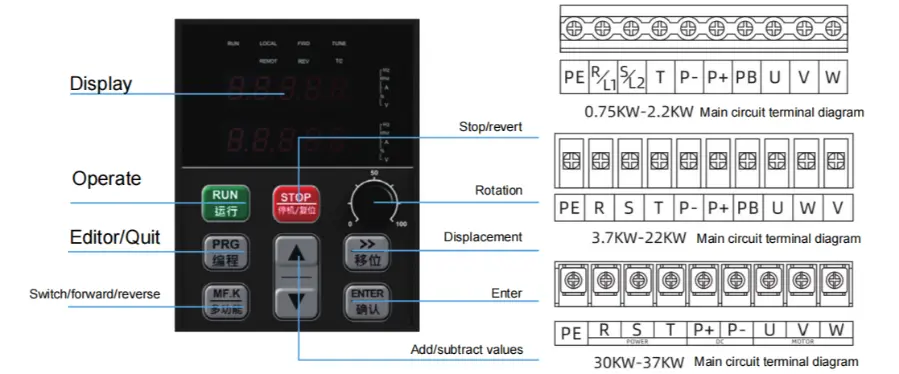

Keypad Intuisi - Papan tombol LED / LCD nyedhiyakake tampilan parameter sing jelas lan navigasi cepet. Klompok parameter diatur kanthi logis, lan dhukungan multi-basa njamin aksesibilitas kanggo pangguna global.

Wisaya Mulai Cepet - Persiyapan langkah demi langkah nuntun pangguna liwat konfigurasi parameter dhasar sajrone sawetara menit. Makro aplikasi sing wis dikonfigurasi (Fan / Pump, Conveyor, Torsi Konstan) ngidini persiyapan siji-tutul kanggo aplikasi umum.

Fungsi Salin Parameter - Unggah paramèter saka siji drive menyang keypad lan download menyang macem-macem drive, kanthi signifikan nyuda wektu persiyapan kanggo sistem multi-drive lan njamin konfigurasi sing konsisten.

Keypad sing bisa dicopot - Papan tombol bisa dipasang saka jarak adoh nggunakake kabel ekstensi, mbisakake operasi sing trep saka lawang panel kontrol utawa lokasi sing adoh.

Desain Kompak - Jejak sing ngirit ruang ngidini dipasang ing sisih, maksimalake kapadhetan panel lan nyuda syarat ukuran kabinet.

Pitakonan

Kepiye carane milih 30HP 22kw VFD 3 Phase Variabel Speed ​​Drive sing bener kanggo motorku?

Sawetara perkara sing kudu ditimbang:

Daya motor—VFD kudu cocog utawa luwih gedhe tinimbang rating motor.

Tegangan input—230V fase siji utawa 400V telung fase, priksa manawa cocog karo pasokan sampeyan.

Jinis beban—beban torsi konstan kaya conveyor utawa extruder biasane mbutuhake VFD ukuran 100-120% saka daya motor. Beban torsi variabel kaya penggemar lan pompa asring bisa nggunakake VFD sing dicocogake karo daya motor, lan sampeyan entuk irit energi.

Lingkungan—kanggo lokasi sing mbledug, lembab, utawa njaba ruangan, goleki rating IP sing luwih dhuwur (IP40, IP54, IP66) utawa lebokake drive ing papan sing dilindhungi.

Komunikasi-yen sampeyan kudu diajak PLC utawa SCADA, priksa manawa drive ndhukung protokol sampeyan (Modbus RTU standar; Profibus, Ethernet / IP, etc. opsional).

CSIVEI uga duwe alat ukuran lan dhukungan teknologi yen sampeyan pengin pendapat liyane.

Kepiye carane ngatasi masalah umum?

Drive nuduhake kode kesalahan ing keypad kanggo diagnosis cepet:

●  OC (over-current) – mriksa kathok cendhak, masalah puteran motor, utawa wektu accel cendhak banget

●  OV (over-voltage) – priksa resistor rem (yen digunakake) utawa wektu decel cendhak banget

●  UV (under-voltage) – mriksa daya input lan kabel

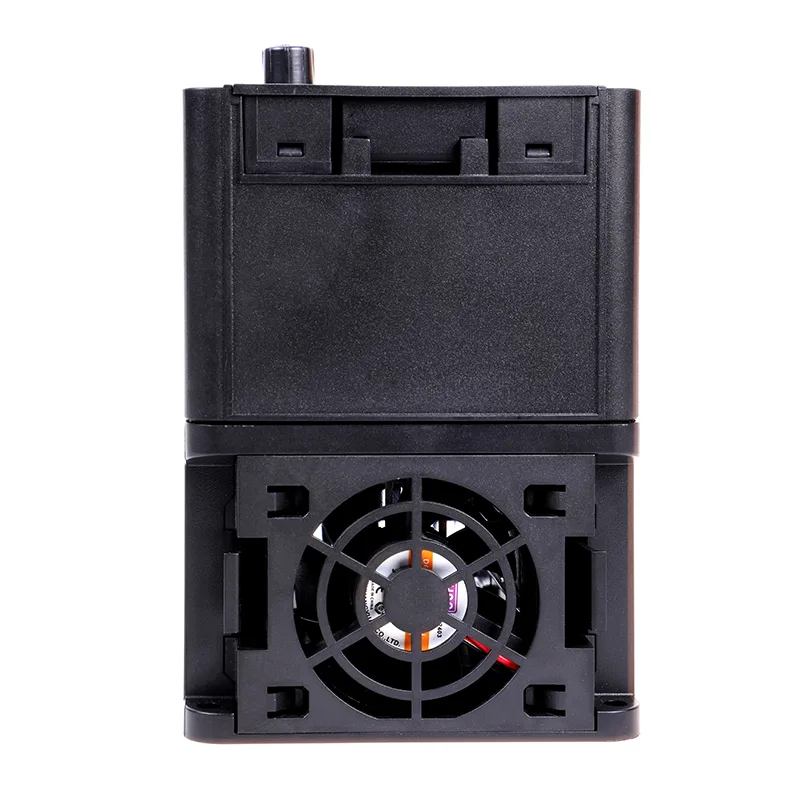

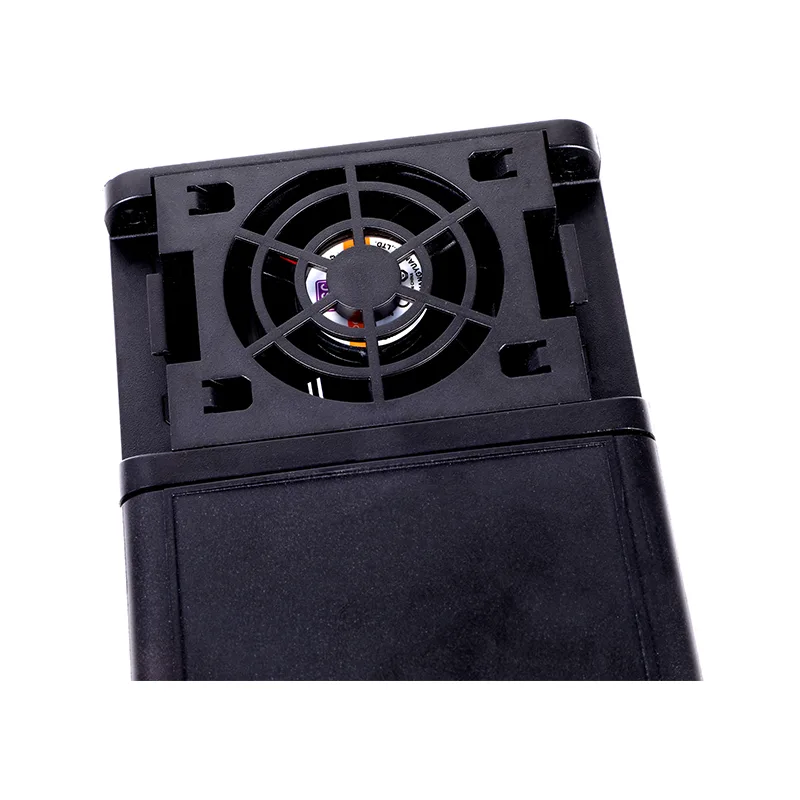

●  OH (over-suhu) – priksa kipas pendingin, suhu sekitar, lan reresik pemasangan

●  OL (kakehan) – mriksa beban motor, nambah wektu accel, utawa nimbang nggedhekake drive

●  Panduan nduweni tabel kode kesalahan lengkap kanthi langkah-langkah sing rinci. Yen ana sing ora aktif, dhukungan teknis CSIVEI bisa mbantu.

Apa umur khas VFD, lan kepiye carane njaga?

Kanthi instalasi lan kahanan sing tepat, VFD bisa tahan 10-15 taun. Pangopènan kunci: njaga kandhang resik-tumpukan bledug mateni efisiensi pendinginan; mriksa penggemar cooling (biasane 3-7 taun; ganti yen rame utawa gagal); mriksa kapasitor bis DC-padha umur karo wektu lan suhu-yen drive wis disimpen liwat rong taun, reformasi tutup sadurunge daya munggah; ngawasi suhu sekitar; serep paramèter menyang keypad utawa panyimpenan external sok-sok. Pemriksaan cepet saben 6-12 sasi mbantu nyegah kejutan.

Kepiye carane nyiyapake drive kanggo pisanan?

Drive CSIVEI duwe Wisaya Miwiti Cepet sing bakal nuntun sampeyan babagan sing penting sajrone sawetara menit:

Ketik data papan jeneng motor (daya, voltase, arus, frekuensi, RPM), pilih makro aplikasi (Fan/Pump, Conveyor, Torsi Konstan), setel wektu accel lan decel, pilih sumber frekuensi (keypad, input analog, komunikasi), lan jalanake tuning otomatis kanggo ngoptimalake kontrol motor. Manual wis kabeh rincian, lan keypad bisa dicopot supaya sampeyan bisa operate saka adoh yen perlu.

Apa aku bisa nggunakake VFD input siji-fase karo motor telung fase?

ya wis. Drive 230V fase tunggal CSIVEI njupuk input lan output daya telung fase siji menyang motor. Iku persiyapan umum nalika mung daya siji-phase kasedhiya nanging sampeyan pengin efisiensi lan linuwih saka motor telung-phase. Priksa manawa voltase motor cocog karo output drive-230V telung fase.

Kasus Pelanggan: Pompa Irigasi Pertanian

Koperasi tani gedhe ngoperasikake macem-macem pompa irigasi kanggo nglayani zona potong sing beda. Pangaturan katup manual lan pompa kacepetan tetep nyebabake pangiriman banyu sing ora efisien lan biaya energi sing dhuwur.

Solusi: CSIVEI 30HP 22kw VFD 3 Phase Variabel Speed ​​Drives dipasang ing rong pompa utama, kanthi kontroler pusat ngatur urutan pompa adhedhasar panjaluk zona. PID sing dibangun ing drive njaga tekanan konstan ing jaringan distribusi.

Asil:

●  Tekanan banyu dioptimalake kanggo macem-macem cara irigasi (tetes vs. sprinkler)

●  Konsumsi energi suda 28% sajrone mangsa tuwuh

●  Suda tekanan banyu lan pipa, nambah umur infrastruktur

●  Remote monitoring mbisakake pangaturan wektu nyata liwat piranti seluler

●  Koperasi wiwit nggawe standar ing drive CSIVEI kanggo kabeh instalasi pompa anyar.
