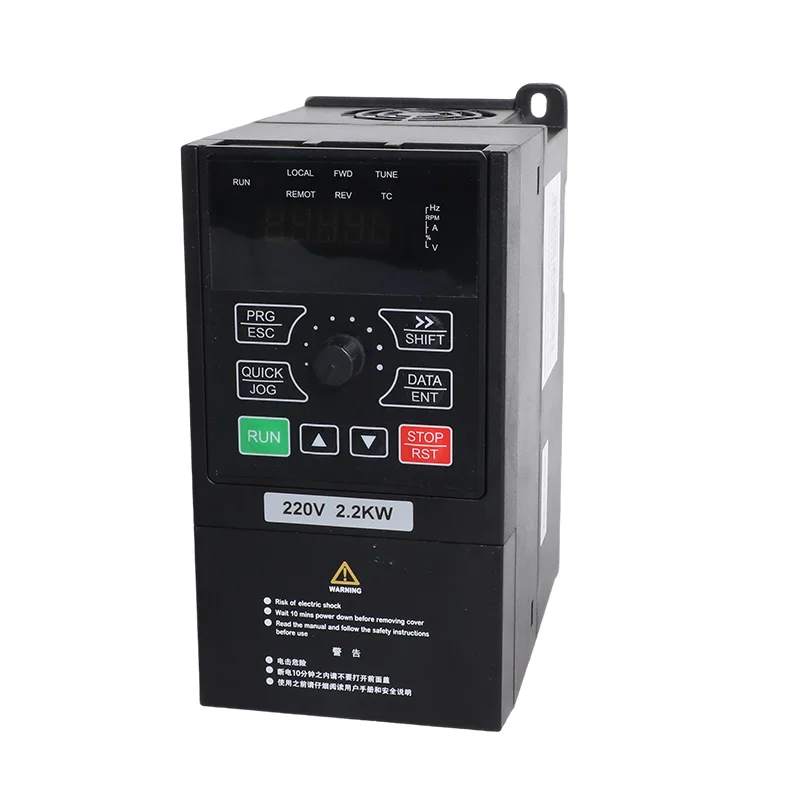

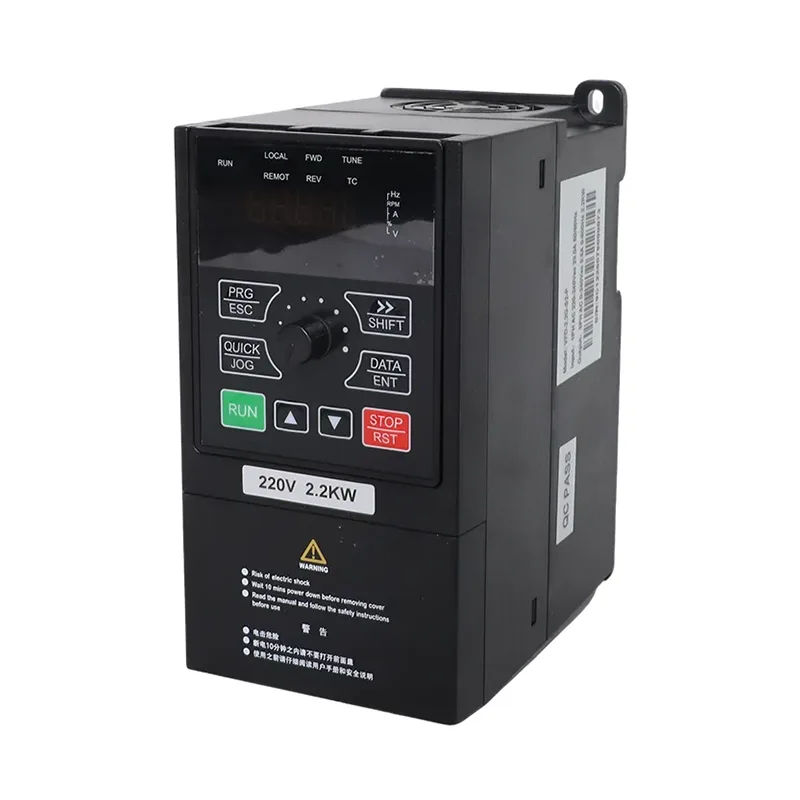

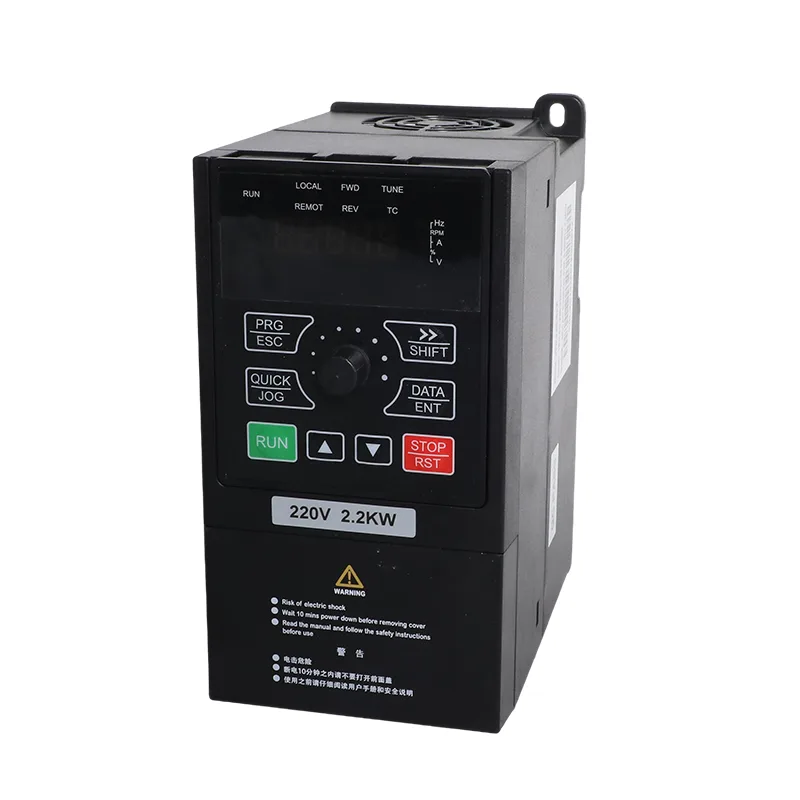

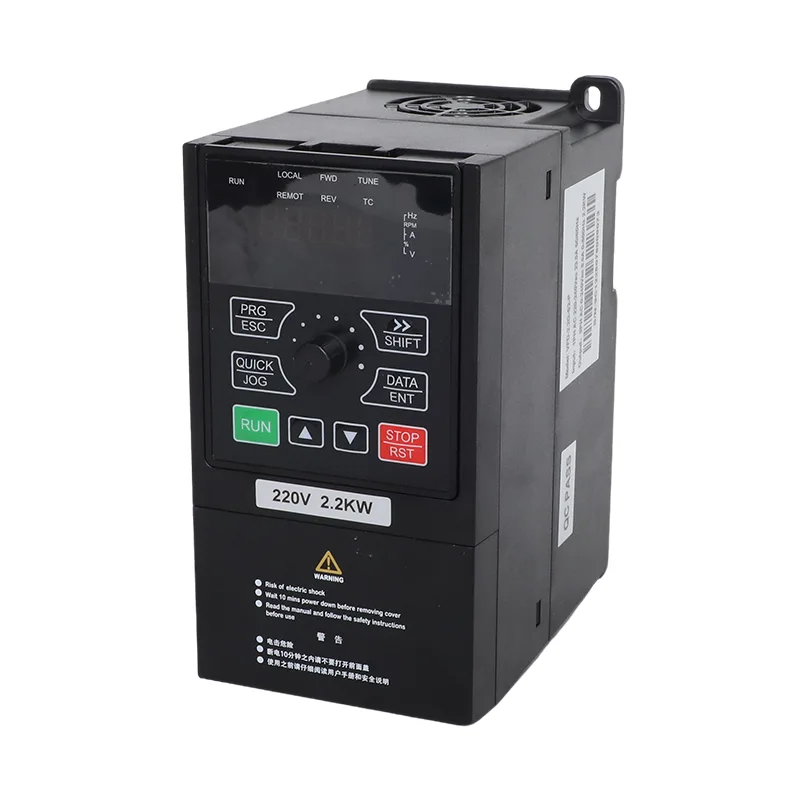

30kW/37kW 3 Phase 380V Solar Pump lan General Purpose Inverter VFD kasedhiya ing rong model: VFD-PC10-30G-T4-MK lan VFD-PC10-37G-T4-MK. Loro-lorone nggunakake input AC telung fase lan ndhukung pompa solar utawa operasi umum miturut konfigurasi sing dipilih.
Ing aplikasi pompa solar, drive ngontrol motor pompa nggunakake daya saka array fotovoltaik. Ing mode tujuan umum, nyedhiyakake kontrol motor frekuensi variabel kanggo peralatan industri sing kompatibel. Pilihan model gumantung saka daya lan arus sing dirating motor, kahanan operasi pompa, sumber daya sing kasedhiya lan fungsi kontrol sing dibutuhake.
Kanggo 30kW/37kW 3 Phase 380V Solar Pump lan General Purpose Inverter VFD, mode operasi dipilih liwat parameter P8-00 miturut konfigurasi model sing ditrapake.
Mode pump solar dimaksudaké kanggo aplikasi pump diwenehake dening Uploaded photovoltaic. Fungsi kontrol sing kadhaptar kanggo mode iki kalebu pelacakan titik daya maksimum (MPPT) lan logika perlindungan cahya sing lemah.
Susunan PV kudu dikonfigurasi ing watesan voltase DC sing ditemtokake drive. Output pompa gumantung saka tenaga surya sing kasedhiya, syarat motor, karakteristik pompa lan kahanan situs.
Where kothak utawa generator serep dibutuhake, noto ngoper input lan wiring kudu tindakake diagram model ditrapake. Konfirmasi manawa komponen ngoper eksternal dibutuhake kanggo instalasi sing dipilih tinimbang nganggep yen kabeh fungsi pangowahan ana ing drive.
Mode tujuan umum dimaksudake kanggo peralatan sing didorong motor sing kompatibel sing mbutuhake kontrol frekuensi variabel. Fungsi kadhaptar kalebu kontrol SVC lan V / F, dibangun ing PID, akselerasi luwes lan deceleration, lan komunikasi Modbus RTU.
Mode operasi lan setelan parameter kudu ditetepake sajrone komisioning. Tindakake manual pangguna kanggo model pas nalika ngatur sumber kontrol, data motor, terminal input lan printah operasi.
| Item | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Motor sing ditrapake | 30 kW / 40 HP | 37 kW / 50 HP |
| Input saiki | 57 A | 69 A |
| Output saiki | 60 A | 75 A |
| tegangan input AC | AC 3 PH 380 V (-15%) nganti 440 V (+10%) | |
| Maks. tegangan input DC | 900 VDC | |
| Rekomendasi sawetara Voc | 550 kanggo 750 VDC | |
| Rekomendasi sawetara MPPT | 450 kanggo 600 VDC | |
| Range tegangan wiwitan | 300 kanggo 900 VDC, parameter luwes | |
| Range frekuensi output | 0 kanggo 500,00 Hz | |
| Tingkat swara | 65 dBA maks. |
| Model | 37±1 V modul, 250 W±5 Wp | 45±1 V modul, 300 W±5 Wp | ||
| Modul saben senar | strings | Modul saben senar | strings | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
Nalika ngrancang susunan PV, nambani konfigurasi ing ndhuwur minangka aturan referensi tinimbang aturan ukuran universal. Konfirmasi spesifikasi modul, kondisi operasi pompa lan syarat situs sadurunge ngrampungake array.
Desain senar PV kudu nyathet voltase sirkuit mbukak (Voc), tegangan operasi, koefisien suhu modul lan suhu minimal situs. Verifikasi yen senar kadhemen-weather diwilang Voc ora ngluwihi voltase input DC maksimum drive lan voltase operasi samesthine kompatibel karo sawetara MPPT sawijining. Konfigurasi pungkasan uga kudu nyathet rating motor pompa, total sirah dinamis, kabutuhan banyu saben dina lan kahanan solar situs.
| Item | Spesifikasi |
| Frekuensi dirating | 50/60 Hz |
| Rentang frekuensi input | ±5% (47,5 nganti 63 Hz) |
| Tegangan output | 0 kanggo voltase input |
| Frekuensi output | 0,1 kanggo 500 Hz |
| Frekuensi maksimum | 0 nganti 500 Hz (kontrol SVC lan V/F) |
| Frekuensi pembawa | 0,8 kHz nganti 8 kHz, diatur kanthi otomatis kanggo mbukak (nganti 16 kHz didhukung) |
| Résolusi frekuensi | Setelan digital 0,01 Hz; setelan analog 0,025% saka frekuensi maksimum |
| Mode kontrol | Kontrol vektor tanpa sensor (SVC); Kontrol V/F |
| Miwiti torsi | 0,5 Hz / 150% (SVC) |
| Range kacepetan | 1:100 (SVC) |
| Akurasi stabilitas kacepetan | ± 0,5% (SVC) |
| Kapasitas kakehan | 150% dirating saiki kanggo 60 s; 170% kanggo 12 s; 190% kanggo 1,5 s |
| ngedongkrak torsi | ngedongkrak torsi otomatis; ngedongkrak manual 0,1% nganti 30,0% |
| kurva V/F | Kurva linear, multi-titik, lan persegi (1.2 / 1.4 / 1.6 / 1.8 / 2.0 daya) |
| pemisahan V/F | Pemisahan lengkap, pemisahan setengah |
| Akselerasi / akselerasi | Linear utawa S-kurva, 0,0 kanggo 6500,0 s |
| rem DC | Frekuensi wiwitan 0,00 Hz nganti frekuensi maksimum; wektu 0,0 kanggo 36,0 s; saiki 0,0% nganti 100,0% |
| kontrol JOG | frekuensi JOG 0,00 Hz nganti frekuensi maksimum (standar 5 Hz); accel / decel 0,0 kanggo 6500,0 s |
| PID sing dibangun | Ya, kanggo tekanan, aliran utawa suhu daur ulang tertutup tanpa pengontrol eksternal |
| AVR | Tegangan output tetep stabil nalika voltase kothak fluktuasi |

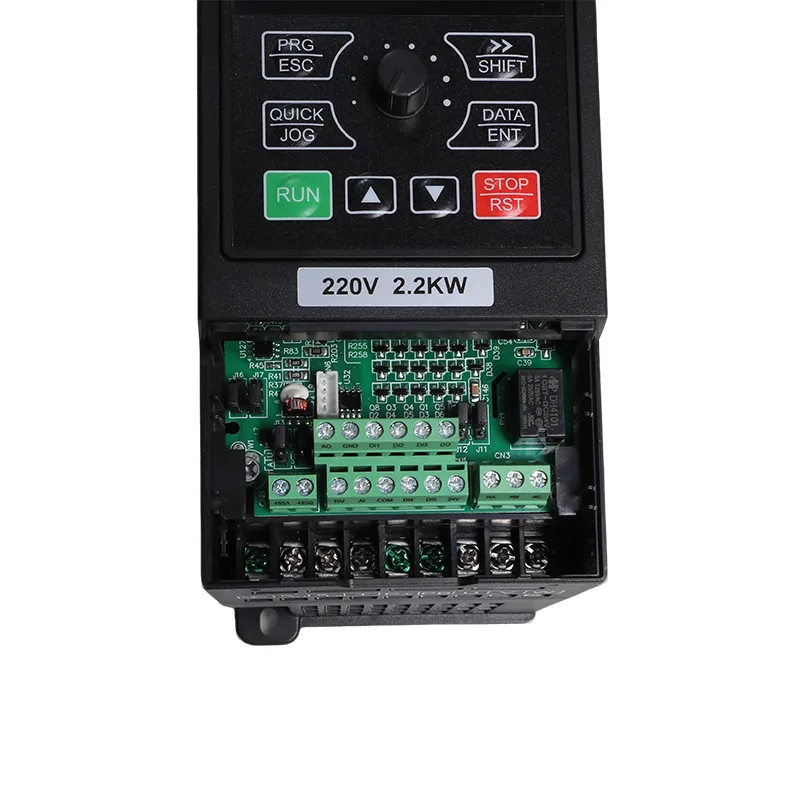

| Terminal input | 5 input digital, DI5 ndhukung pulsa kacepetan dhuwur nganti 50 kHz; 1 input analog 0-10 V utawa 0-20 mA; 1 keypad potentiometer input |
| terminal output | 1 output pulsa kacepetan dhuwur nganti 50 kHz; 1 output relay; 1 output analog 0-20 mA utawa 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| pangayoman | Deteksi sirkuit cendhak motor nalika urip, mundhut fase output, over-current, over-voltage, undervoltage, over-temperature, overload, underload, kurang cahya |
| Suhu operasi | -10 ° C nganti 50 ° C; nyuda 1% saben 1 ° C ing ndhuwur 40 ° C |
| Suhu panyimpenan | -20°C nganti 60°C |
| Kelembapan | Ing ngisor 95% RH, ora ana kondensasi |
| Altitude | Ngisor 1000 m; derate 1% saben 100 m saka 1000 kanggo 3000 m |
| Getaran | Ngisor 5,9 m/s² (0,6 g) |
| Enclosure | IP20, dipasang ing tembok utawa kabinet, instalasi vertikal |
| Sistem distribusi | TN, TT |
| EMC / safety | IEC 61800-3 (C3); IEC 61800-5-1 |
Drive kasebut nduweni voltase input DC maksimal 900 VDC lan rentang operasi MPPT sing disaranake 450-600 VDC. Nilai-nilai kasebut nduweni tujuan sing beda-beda: voltase input maksimum minangka wates ndhuwur, dene jangkoan MPPT ana hubungane karo operasi fotovoltaik normal.
Tegangan sirkuit mbukak lan voltase operasi kudu dievaluasi kanthi kapisah sajrone desain sistem. Aja nggunakake voltase input maksimum minangka voltase operasi target kanggo array PV.
Cara kontrol sing kadhaptar yaiku kontrol vektor tanpa sensor (SVC) lan kontrol V/F. Ing SVC, torsi wiwitan sing ditemtokake yaiku 150% ing 0,5 Hz. Kisaran kacepetan sing kadhaptar yaiku 1:100, kanthi akurasi stabilitas kacepetan ± 0,5%.
Kinerja motor nyata gumantung marang paramèter motor, karakteristik beban, kahanan instalasi lan setelan komisioning.
Fungsi PID sing dibangun bisa digunakake kanggo aplikasi kontrol loop tertutup sing nglibatake tekanan, aliran utawa suhu, ing ngendi sensor lan konfigurasi sistem sing dibutuhake diwenehake.
Komunikasi liwat RS485 nggunakake Modbus RTU. Input lan output digital lan analog sing kasedhiya ndhukung fungsi kontrol lan pemantauan sing dikonfigurasi.
Fungsi proteksi ora ngganti pilihan motor sing bener, proteksi listrik, praktik kabel utawa komisioning sistem.
Rating overload sing kadhaptar yaiku:
| Tingkat kakehan | Duration |
|---|---|
| 150% saka dirating saiki | 60 detik |
| 170% saka dirating saiki | 12 detik |
| 190% saka dirating saiki | 1,5 detik |
Rating kasebut nggambarake kapasitas kakehan jangka pendek sing ditemtokake. Dheweke ora nggawe kecocokan kanggo syarat wiwitan pompa tartamtu. Motor sing dirating saiki, wektu akselerasi lan karakteristik beban kudu dicenthang nalika milih.
Cocog kanggo ngevaluasi sistem pompa irigasi ing endi rating motor, tugas pompa lan array PV sing kasedhiya cocog karo spesifikasi drive. Kebutuhan banyu, total sirah lan kahanan solar situs kudu dianggep nalika ngatur sistem kasebut.
Bisa dianggep minangka intake banyu mentah lan pompa transfer sing kompatibel. Konfirmasi arus motor, frekuensi operasi sing dibutuhake, syarat kontrol lan pengaturan daya serep sadurunge milih model.
Ing mode tujuan umum, drive bisa digunakake kanggo aplikasi pompa industri sing kompatibel, kalebu transfer banyu proses, sirkulasi banyu adhem lan sistem sing didorong motor liyane sing mbutuhake kontrol frekuensi variabel.
Kanggo instalasi karo kasedhiyan kothak winates utawa variabel, drive bisa dievaluasi minangka bagéan saka sistem pumping solar karo sumber serep dirancang jumbuh. Sumber serep, pangaturan ganti lan urutan operasi kudu dikonfirmasi kanggo instalasi tartamtu.
Priksa papan jeneng motor, dirating saiki, voltase, daya lan syarat operasi. Daya sing dirating drive mung ora cukup kanggo nggawe kompatibilitas karo saben motor pompa.
Konfirmasi spesifikasi modul lan ngetung voltase senar ing suhu paling dikarepake ing situs. Priksa manawa Voc sing diwilang maksimal tetep ing watesan input DC drive lan operasi normal kompatibel karo sawetara MPPT.
Yen operasi kothak utawa generator dibutuhake, verifikasi voltase sumber AC, frekuensi, kapasitas, kabel lan komponen pangowahan sing ditemtokake kanggo instalasi. Aja nyambung utawa ngalih sumber daya tanpa tindakake diagram wiring model.
Kanggo kabel motor luwih saka 50 m, priksa manual sing ditrapake kanggo rekomendasi reaktor output lan dawa kabel sing diidini. Dawane kabel, insulasi motor lan kahanan instalasi mengaruhi kesesuaian sambungan output.
Akun kanggo suhu sekitar, ketinggian, ventilasi lan kondisi enclosure. Syarat derating kudu ditrapake nalika instalasi ngluwihi kondisi operasi sing ditemtokake.
Enclosure IP20 ora menehi proteksi marang banyu mlebu. Pasang drive ing lingkungan lan enclosure sing cocog kanggo rating proteksi, suhu lan ventilasi sing ditemtokake.
Sembilan senar 18 modul ing 250 W, utawa sangang senar 15 ing 300 W, yaiku 162 utawa 135 modul. Nambani sing minangka titik wiwitan lan ukuran marang volume banyu saben dina lan total sirah, amarga Uploaded nemtokake output, ora HFS motor.
ya wis. Sembarang sumber telung fase 380 V ing R, S lan T bisa digunakake minangka sumber cadangan. Setel P8-15 kanggo 2 kanggo meksa listrik utawa operasi generator, utawa kanggo 0 kanggo ngoper otomatis. Konfirmasi stabilitas voltase generator pisanan, amarga drive lelungan ing overvoltage utawa undervoltage kaya inverter sembarang.
Ing njero ruangan, metu saka sinar srengenge langsung, ora ana gas korosif utawa gampang kobong, ora ana bledug konduktif. Ambient -10°C nganti 50°C kanthi derating ndhuwur 40°C, asor ngisor 95% RH tanpa kondensasi, dhuwure ngisor 1000 m tanpa derating, geter ngisor 5,9 m/s². Enclosure kasebut IP20, mula lemari utawa omah pompa sing resik dibutuhake.
Manual nyaranake siji ngendi pump luwih saka 50 m saka drive, kang umum ing skala iki. Nglindhungi insulasi motor saka voltase sing dibayangke ing kabel sing dawa lan nyuda risiko kegagalan gulung-gulung menyang proyek kasebut.
150% saka dirating saiki kanggo 60 s, 170% kanggo 12 s lan 190% kanggo 1,5 s. Ing unit 37 kW yaiku 112,5 A kanggo menit, cukup kanggo wiwitan inrush saka submersible gedhe lan kanggo spike beban transien.
ya wis. Supaya ing mode umum-waé lan P8-00 disetel patut sadurunge iku kapal, kang menehi inverter standar karo SVC utawa V / F kontrol, PID, Modbus lan pesawat pangayoman lengkap. Mode pompa solar minangka pilihan liyane. Marang kita endi sing dibutuhake proyek kasebut. A unit ing mode pump solar diuripake kanggo umum-waé sakwise karo P8-00 ing 0, kang owah-owahan parameter tinimbang bali.
Kirimi kita rating pump, total sirah, volume banyu saben dina lan lokasi situs, lan kita bakal bali karo model drive, konfigurasi Uploaded lan dhaftar pangayoman DC minangka siji paket. Rega, wektu timbal lan istilah OEM dipetik bebarengan supaya sampeyan bisa njupuk kabeh menyang pelanggan ing siji dokumen.
