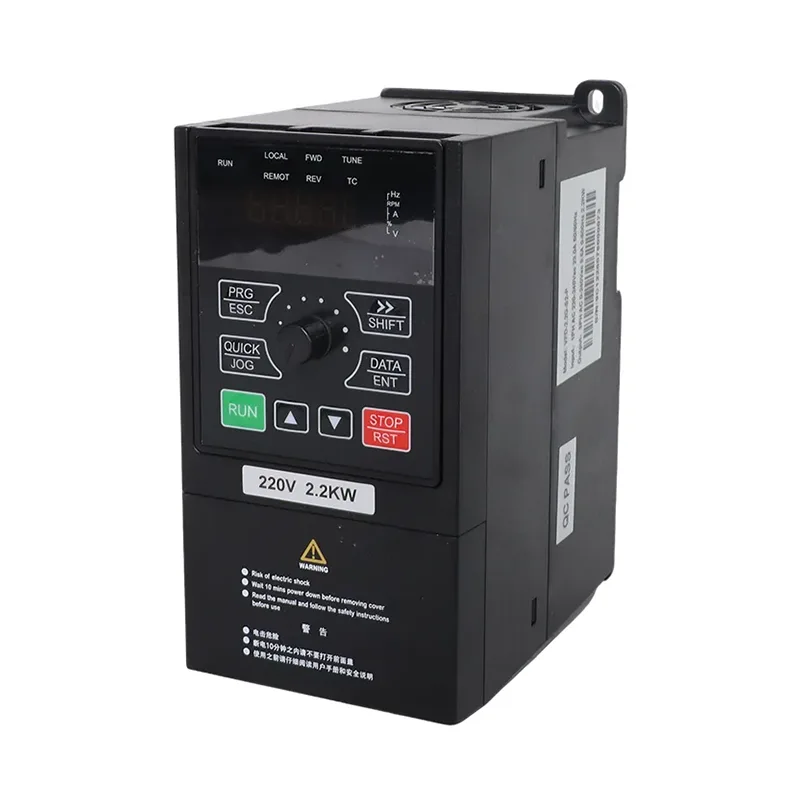

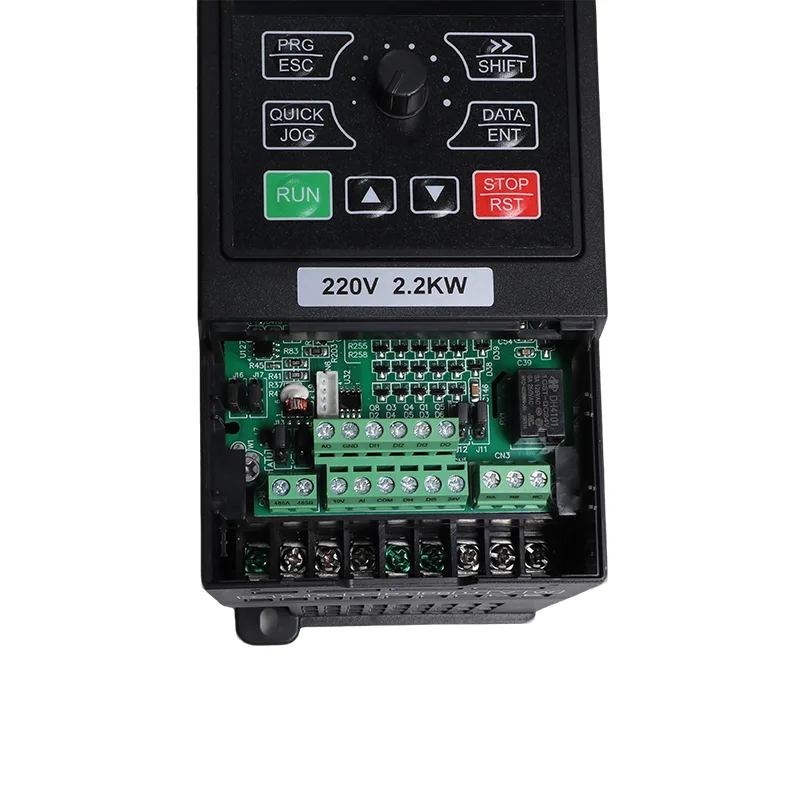

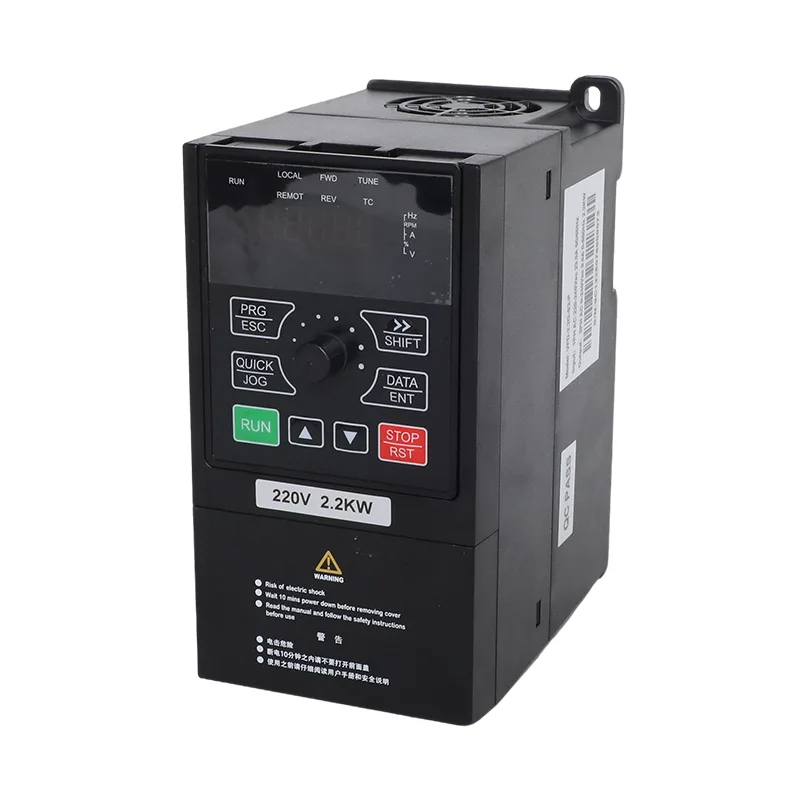

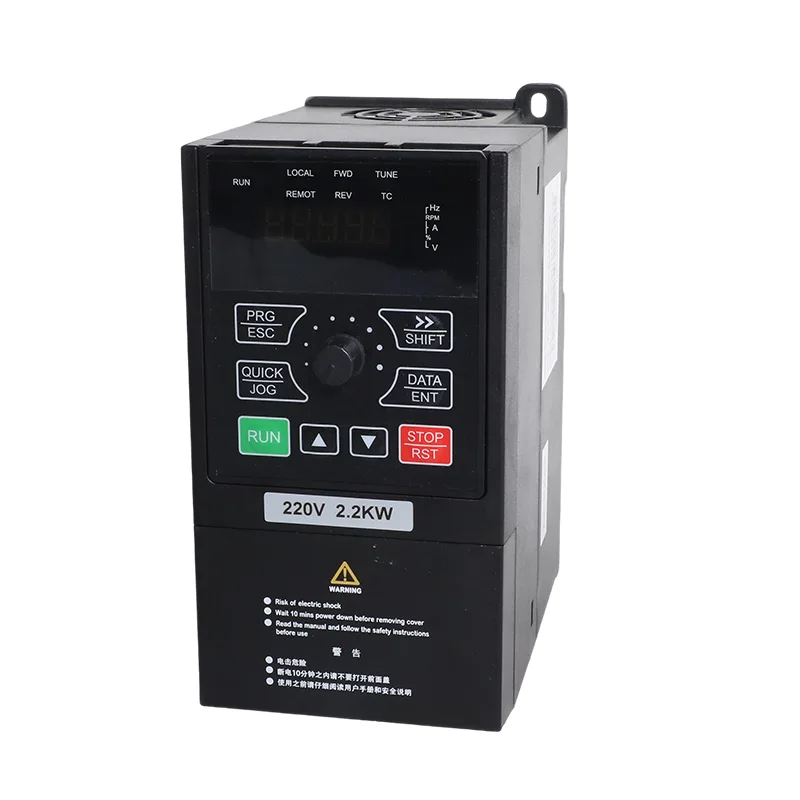

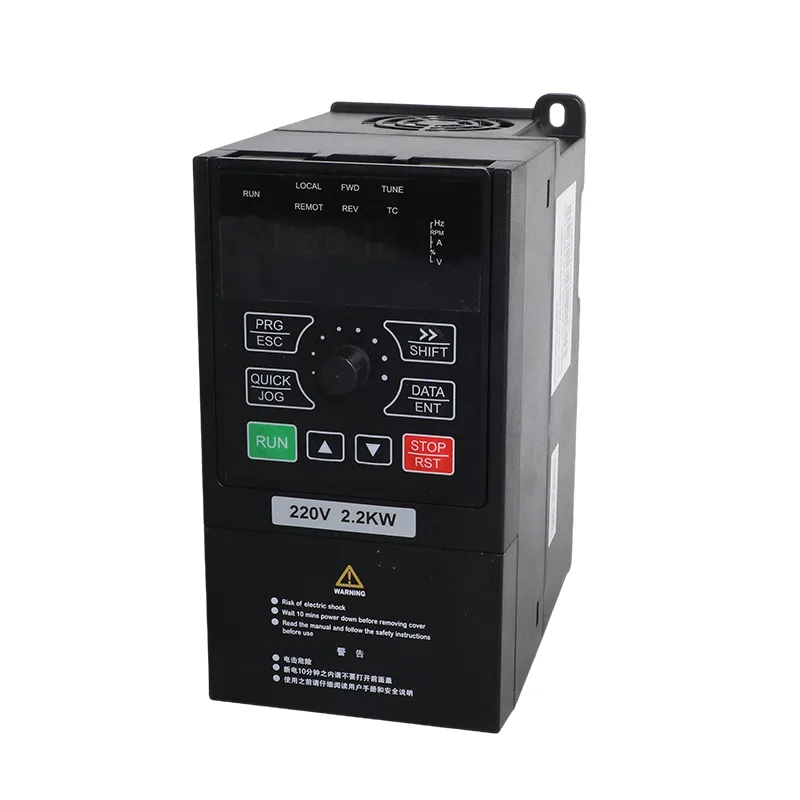

CSIVEI 4.0kW / 5.5kW 1 Phase 230V Solar Pump lan General Purpose Inverter VFD dimaksudake kanggo situs sing kudu ngoperasikake motor 4.0 kW utawa 5.5 kW nanging duwe pasokan AC fase siji tinimbang sambungan sarana telung fase. VFD-PC10-4.0G-S2-MK ngirim 17 A saiki output, nalika VFD-PC10-5.5G-S2-MK ngirim 25 A. arus input AC kadhaptar sing mungguh 32 A lan 45 A, supaya sirkuit sumber, mbobol lan kabel kudu milih kanggo saiki input nyata.
Ing sisih DC, drive nampa Uploaded photovoltaic diatur kanggo watesan voltase sawijining. Range MPPT sing disaranake yaiku 250–350 VDC, rentang voltase sirkuit mbukak sing disaranake yaiku 360–430 VDC, lan voltase input DC maksimal yaiku 450 VDC. Watesan iki utamané penting nalika strings disambungake ing podo karo utawa nalika Uploaded makaryakke ing kahanan kadhemen, ngendi modul mbukak-circuit voltase bisa munggah.
Mode pompa solar (P8-00 = 1): Drive nggunakake MPPT kanggo pompa fotovoltaik lan nyedhiyakake fungsi sing gegandhengan karo pompa kalebu penanganan cahya sing kurang, proteksi underload lan opsi kontrol level banyu. Nalika serep kothak minangka bagéan saka instalasi, paramèter pangowahan lan pengaturan switch eksternal kudu dikonfigurasi miturut manual.
Mode tujuan umum (P8-00 = 0): Drive beroperasi minangka inverter konvensional kanthi kontrol SVC utawa V/F, komunikasi PID lan RS485 Modbus RTU sing dibangun. Mode iki bisa digunakake kanggo pompa sing kompatibel, penggemar, blower lan peralatan motor liyane tanpa nggunakake fungsi kontrol pompa solar.
Mode operasi bisa disetel sadurunge kiriman lan diganti liwat P8-00 nalika syarat aplikasi diganti. Iki menehi distributor lan installers cara kanggo nemtokake nggunakake dimaksudaké nalika nahan pilihan kanggo reconfigure drive mengko, miturut ratings motor cocok, wiring lan setelan parameter.
Kanggo pompa solar, 4.0kW / 5.5kW 1 Phase 230V Solar Pump lan General Purpose Inverter VFD nggunakake tata letak string khusus model: versi 4.0 kW nggunakake rong senar paralel, dene versi 5.5 kW nggunakake telung. Kanthi modul 37 ± 1 V, 250 W ± 5 Wp, tabel kasebut nemtokake 11 modul saben senar; karo 45 ± 1 V, 300 W ± 5 modul Wp, iku nemtokake 9 modul saben senar. Sadurunge nyambungake array, ngetung voltase sirkuit mbukak string nggunakake data modul sing dipilih lan kondisi suhu lokal, lan tetep ing watesan drive kasebut.
Kanggo instalasi sing nggunakake tank panyimpenan utawa gumantung ing kasedhiyan banyu sumur, drive ndhukung opsi input tingkat banyu lan pangayoman underload. Deteksi level banyu AI bisa dikonfigurasi nggunakake P8-18, kanthi batesan lan wektu tundha turu sing disetel liwat P8-19 lan P8-20. Prilaku reset underload diatur liwat P8-26. Fungsi kasebut mbantu koordinasi operasi pompa kanthi level tank lan kasedhiyan banyu nalika sensor lan paramèter sing bener dipasang.
| Item | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Motor sing ditrapake | 4,0 kW / 5 HP | 5,5 kW / 7,5 HP |
| Kapasitas nominal | 5,9 kVA | 11 kVA |
| Input saiki | 32 A | 45 A |
| Output saiki | 17 A | 25 A |
| tegangan input AC | AC 1 PH 220 V (-15%) nganti 240 V (+10%) | |
| Maks. tegangan input DC | 450 VDC | |
| Rekomendasi sawetara Voc | 360 kanggo 430 VDC | |
| Rekomendasi sawetara MPPT | 250 kanggo 350 VDC | |
| Range tegangan wiwitan | 160 kanggo 450 VDC, parameter luwes | |
| Dirating voltase output | 3 PH utawa 1 PH 220 V AC | |
| Tingkat swara | 50 dBA maks. |
| Model | 37±1 V modul, 250 W±5 Wp | 45±1 V modul, 300 W±5 Wp | ||
| Modul saben senar | strings | Modul saben senar | strings | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Item | Spesifikasi |
| Frekuensi dirating | 50/60 Hz |
| Rentang frekuensi input | ±5% (47,5 nganti 63 Hz) |
| Tegangan output | 0 kanggo voltase input |
| Frekuensi output | 0,1 kanggo 500 Hz |
| Frekuensi maksimum | 0 nganti 500 Hz (kontrol SVC lan V/F) |
| Frekuensi pembawa | 0,8 kHz nganti 8 kHz, diatur kanthi otomatis kanggo mbukak (nganti 16 kHz didhukung) |
| Résolusi frekuensi | Setelan digital 0,01 Hz; setelan analog 0,025% saka frekuensi maksimum |
| Mode kontrol | Kontrol vektor tanpa sensor (SVC); Kontrol V/F |
| Miwiti torsi | 0,5 Hz / 150% (SVC) |
| Range kacepetan | 1:100 (SVC) |
| Akurasi stabilitas kacepetan | ± 0,5% (SVC) |
| Kapasitas kakehan | 150% dirating saiki kanggo 60 s; 170% kanggo 12 s; 190% kanggo 1,5 s |
| ngedongkrak torsi | ngedongkrak torsi otomatis; ngedongkrak manual 0,1% nganti 30,0% |
| kurva V/F | Kurva linear, multi-titik, lan persegi (1.2 / 1.4 / 1.6 / 1.8 / 2.0 daya) |
| pemisahan V/F | Pemisahan lengkap, pemisahan setengah |
| Akselerasi / akselerasi | Linear utawa S-kurva, 0,0 kanggo 6500,0 s |
| rem DC | Frekuensi wiwitan 0,00 Hz nganti frekuensi maksimum; wektu 0,0 kanggo 36,0 s; saiki 0,0% nganti 100,0% |
| kontrol JOG | frekuensi JOG 0,00 Hz nganti frekuensi maksimum (standar 5 Hz); accel / decel 0,0 kanggo 6500,0 s |
| PID sing dibangun | Ya, kanggo tekanan, aliran utawa suhu daur ulang tertutup tanpa pengontrol eksternal |
| AVR | Tegangan output tetep stabil nalika voltase kothak fluktuasi |
| Terminal input | 5 input digital, DI5 ndhukung pulsa kacepetan dhuwur nganti 50 kHz; 1 input analog 0-10 V utawa 0-20 mA; 1 keypad potentiometer input |
| terminal output | 1 output pulsa kacepetan dhuwur nganti 50 kHz; 1 output relay; 1 output analog 0-20 mA utawa 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| pangayoman | Deteksi sirkuit cendhak motor nalika urip, mundhut fase output, over-current, over-voltage, undervoltage, over-temperature, overload, underload, kurang cahya |
| Suhu operasi | -10 ° C nganti 50 ° C; nyuda 1% saben 1 ° C ing ndhuwur 40 ° C |
| Suhu panyimpenan | -20°C nganti 60°C |
| Kelembapan | Ing ngisor 95% RH, ora ana kondensasi |
| Altitude | Ngisor 1000 m; derate 1% saben 100 m saka 1000 kanggo 3000 m |
| Getaran | Ngisor 5,9 m/s² (0,6 g) |
| Enclosure | IP20, dipasang ing tembok utawa kabinet, instalasi vertikal |
| Sistem distribusi | TN, TT |
| EMC / safety | IEC 61800-3 (C3); IEC 61800-5-1 |
Model 4.0 kW lan 5.5 kW nyedhiyakake arus output 17 A lan 25 A. Torsi wiwitan SVC ditemtokake ing 150% ing 0,5 Hz, kanthi kapasitas kakehan 150% dirating saiki kanggo 60 detik. Rating input-saiki 32 A lan 45 A nggawe pasokan, pemutus lan pilihan kabel sing bener penting.
Model 4.0 kW nggunakake rong senar lan model 5.5 kW nggunakake telung. Tansah array ing kisaran sirkuit mbukak 360–430 VDC sing disaranake lan maksimal 450 VDC; nggunakake PV breaker lan kothak combiner kanggo strings podo.
Perlindhungan underload lan deteksi tingkat banyu sing bisa dikonfigurasi ndhukung mateni pompa lan miwiti maneh logika nalika input lan paramèter sing cocog wis disetel.
P8-00 milih mode pompa solar utawa mode umum. Sing terakhir ndhukung kontrol SVC / V / F, dibangun ing PID lan RS485 Modbus RTU.
Gunakake piranti proteksi lonjakan Tipe II nalika susunan luwih saka 10 m saka drive. Manual nyaranake reaktor output nalika kabel pump ngluwihi 50 m.
4.0kW/5.5kW 1 Phase 230V Solar Pump lan General Purpose Inverter VFD ditujokake kanggo instalasi sing mbutuhake kapasitas motor 4.0 kW utawa 5.5 kW nanging ora bisa nggunakake pasokan sarana telung fase. Konfigurasi solar-pump cocok kanggo aplikasi banyu, dene mode tujuan umum ngluwihi panggunaan kanggo peralatan sing didorong motor sing kompatibel.
Model 5,5 kW nduweni arus input sing kadhaptar 45 A. Pasokan, pemutus lan kabel kudu dirating kanggo arus instalasi lan syarat listrik sing ditrapake. Operasi solar bisa nyuda jumlah energi sing ditarik saka kothak nalika tenaga surya kasedhiya, nanging panggunaan kothak nyata gumantung saka susunan, beban pompa lan kondisi operasi.
Konfigurasi array sing disaranake nyedhiyakake kapasitas fotovoltaik luwih akeh kanggo model 5,5 kW sing luwih dhuwur. Tabel B nampilake telung senar podo kanggo versi 5,5 kW lan loro kanggo versi 4,0 kW. Konfirmasi daya total array, voltase sirkuit mbukak lan arus karo spesifikasi modul lan inverter.
Sambungan PV lan kothak, piranti ngoper lan setelan parameter kudu ngetutake manual iMaster kanggo mode operasi sing dipilih. Aja nutup saklar surya lan kothak bebarengan kajaba sirkuit sing ditemtokake lan pengaturan proteksi kanthi tegas ngidini. Setelan komisioning lan pangowahan, kalebu P8-15, kudu ditrapake miturut diagram kabel pabrikan.
Ukuran kabel miturut arus array, dawa kabel, kahanan instalasi lan syarat listrik sing ditrapake. Gunakake kabel sing cocog kanggo layanan fotovoltaik ruangan. Pandhuan instalasi nemtokake DC breaker ing input PV lan kothak combiner photovoltaic nalika strings disambungake ing podo karo.
Perlindhungan underload diwenehake kanggo ndeteksi kahanan kayata kelangan beban banyu. Informasi parameter sing diwenehake nampilake tingkat deteksi 25%, wektu konfirmasi 60 detik lan wektu tundha reset 120 detik. Yen probe tingkat digunakake lan gagal, drive bisa laporan E43. Verifikasi ambang sing dikonfigurasi lan wektu tundha marang pompa lan instalasi sing nyata.
ya wis. P8-00 milih mode pompa solar utawa mode umum. Mode tujuan umum ndhukung kontrol SVC utawa V / F, dibangun ing PID lan Modbus RTU. CSIVEI bisa nyetel mode sing dijaluk sadurunge kiriman, lan mode operasi bisa diganti mengko liwat setelan parameter nalika aplikasi lan wiring cocok.
OEM branding lan konfigurasi parameter pra-kiriman bisa rembugan nalika takon. Nyedhiyakake jumlah sing dibutuhake lan karya seni label supaya CSIVEI bisa ngonfirmasi pengaturan, rega lan jadwal sing kasedhiya.
