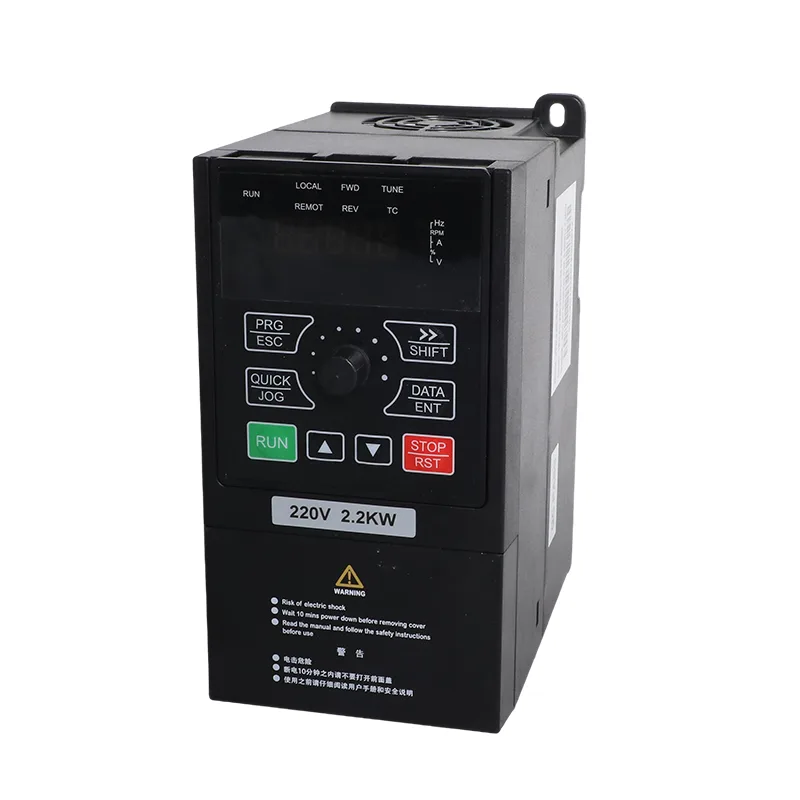

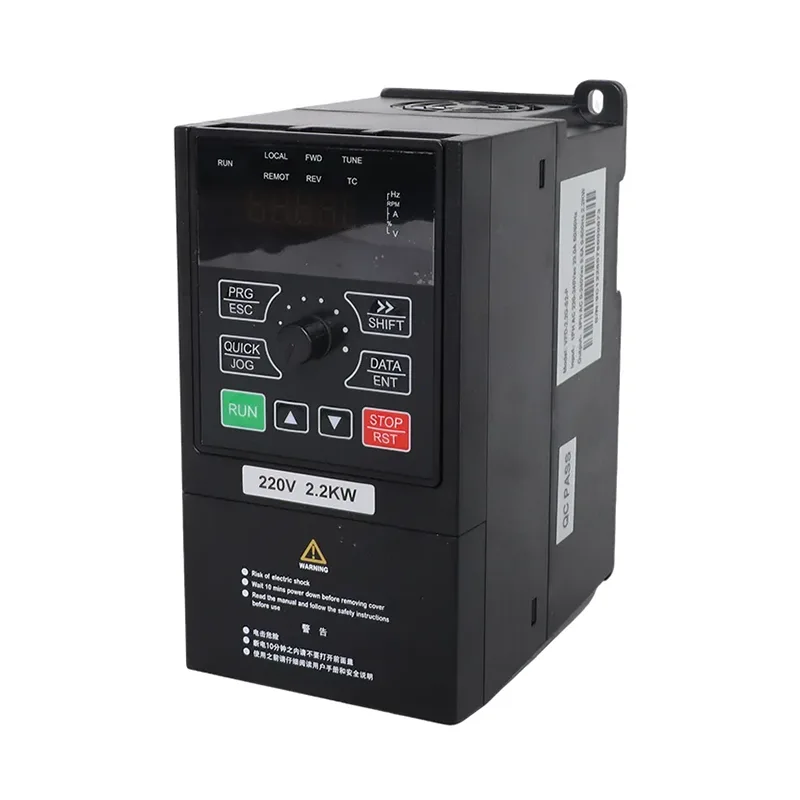

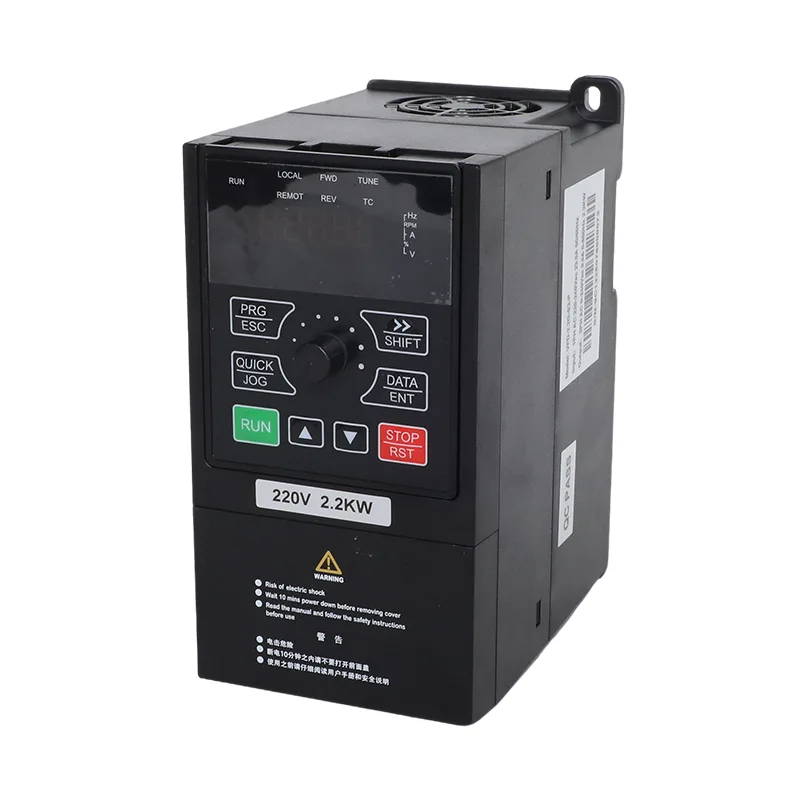

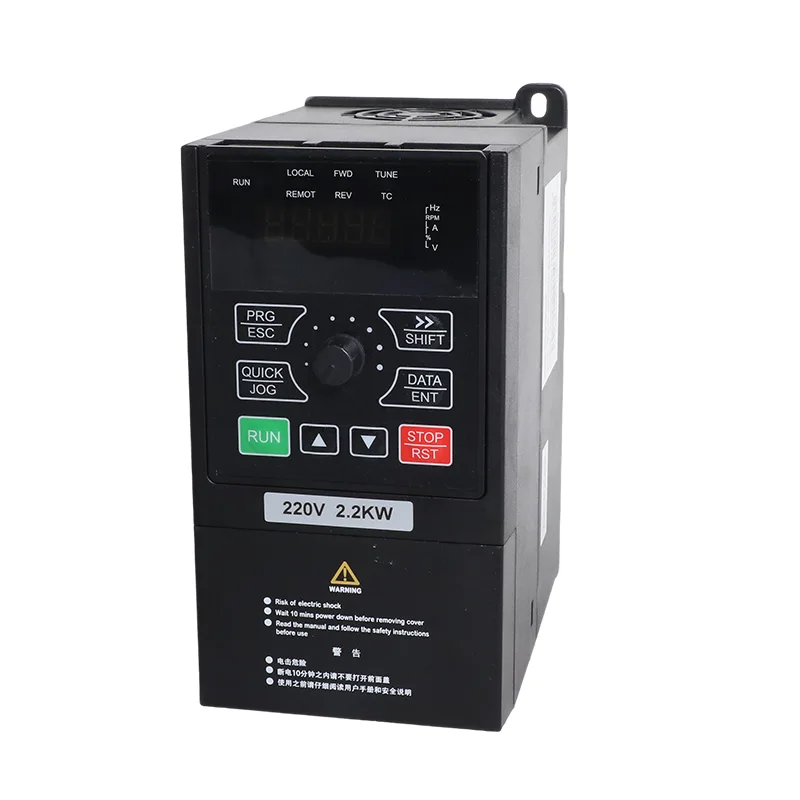

CSIVEI ngasilake 4.0kW / 5.5kW 3 Phase 380V Solar Pump lan General Purpose Inverter VFD kanggo sistem motor telung fase sing mbutuhake kontrol pompa fotovoltaik utawa operasi frekuensi variabel konvensional. Model VFD-PC10-4.0G-T4 lan VFD-PC10-5.5G-T4 nyakup rating motor 4.0 kW lan 5.5 kW, kanthi arus output sing dirating 9 A lan 13 A. Loro-lorone model nampa input AC telung fase saka 380 V (-15%) nganti 440 V (+10%).
Seri kasebut nggabungake kontrol pompa solar karo kontrol motor tujuan umum ing siji platform inverter. Mode operasi sing dipilih nemtokake cara drive ngatur sumber daya lan operasi motor, dene fungsi kontrol lan perlindungan sing dibangun ndhukung instalasi pompa uga penggemar, blower lan mesin proses sing kompatibel. Nalika njaluk kutipan, wenehake rating papan jeneng motor lan aplikasi sing dituju kanggo nggawe model lan konfigurasi sing cocog.
4.0kW / 5.5kW 3 Phase 380V Solar Pump lan General Purpose Inverter VFD ndhukung rong mode operasi sing dipilih liwat parameter P8-00.
Mode pompa solar — P8-00 = 1
Ing mode iki, drive nggunakake daya photovoltaic kanggo operate pump kompatibel, karo kontrol MPPT lan fungsi pangowahan kothak otomatis. Nalika tenaga surya ora cukup, urutan pangowahan sing dikonfigurasi ngidini sistem nggunakake daya kothak. Pangaturan iki cocog kanggo irigasi tetanèn, sumber banyu borehole lan aplikasi pumping liyane ing ngendi energi solar kasedhiya sajrone dina operasi.
Mode tujuan umum — P8-00 = 0
Ing mode iki, drive makaryakke minangka konverter frekuensi variabel konvensional kanggo motor sing kompatibel, kalebu pompa, penggemar, blower lan mesin proses. Kontrol vektor tanpa sensor (SVC) lan kontrol V / F ndhukung syarat kontrol motor sing beda tanpa nggunakake fungsi pompa fotovoltaik.
CSIVEI bisa ngatur mode operasi sadurunge kiriman. Mode uga bisa diganti kanthi nyetel P8-00, saéngga drive bisa ditransfer menyang aplikasi sing beda nalika syarat instalasi diganti. Parameter lan kabel sing cocog kudu cocog karo mode operasi sing dipilih.
Susunan fotovoltaik sing disaranake gumantung saka rating inverter lan karakteristik listrik modul. Tabel B nyedhiyakake konfigurasi modul lan senar kanggo rong pilihan modul: 37±1 V modul dirating ing 250 W±5 Wp, lan 45±1 V modul dirating ing 300 W±5 Wp.
Watesan sisih DC utama yaiku:
Tegangan senar seri kudu ditaksir marang voltase sirkuit mbukak modul lan suhu operasi sing dikarepake. Parallel-string aransemen kudu tindakake konfigurasi dianjurake lan syarat pangayoman DC ditrapake. Tetep array ing watesan voltase sing ditemtokake penting kanggo operasi inverter sing bener.
Kaloro model kasebut nuduhake dimensi omah sing padha, yaiku 245 × 142 × 181,3 mm lan pola pemasangan 107 × 235 mm. Desain wall-mount utawa cabinet-mount kompak ngidini drive digabungake menyang instalasi kontrol pompa tanpa ngganti rating motor utawa aplikasi mung kanggo nampung inverter.
Drive nduweni enclosure IP20 lan dimaksudake kanggo instalasi vertikal ing lokasi sing dilindhungi sing cocog. Perencanaan instalasi kudu nyathet lingkungan operasi, proteksi listrik, rute kabel lan akses kanggo komisi lan pangopènan. Kisaran suhu operasi umum yaiku -10 ° C nganti 50 ° C, kanthi derating dibutuhake ing ndhuwur 40 ° C.
| Item | VFD-PC10-4.0G-T4 / -MK | VFD-PC10-5.5G-T4 / -MK |
| Motor sing ditrapake | 4,0 kW / 5 HP | 5,5 kW / 7,5 HP |
| Kapasitas nominal | 6 kva | 11 kVA |
| Input saiki | 10.5 A | 13.9 A |
| Output saiki | 9 A | 13 A |
| tegangan input AC | AC 3 PH 380 V (-15%) nganti 440 V (+10%) | |
| Maks. tegangan input DC | 900 VDC | |
| Rekomendasi sawetara Voc | 550 kanggo 750 VDC | |
| Rekomendasi sawetara MPPT | 450 kanggo 600 VDC | |
| Range tegangan wiwitan | 300 kanggo 900 VDC, parameter luwes | |
| Range frekuensi output | 0 kanggo 500,00 Hz | |
| Tingkat swara | 50 dBA maks. |
| Model | 37±1 V modul, 250 W±5 Wp | 45±1 V modul, 300 W±5 Wp | ||
| Modul saben senar | strings | Modul saben senar | strings | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Item | Spesifikasi |
| Frekuensi dirating | 50/60 Hz |
| Rentang frekuensi input | ±5% (47,5 nganti 63 Hz) |
| Tegangan output | 0 kanggo voltase input |
| Frekuensi output | 0,1 kanggo 500 Hz |
| Frekuensi maksimum | 0 nganti 500 Hz (kontrol SVC lan V/F) |
| Frekuensi pembawa | 0,8 kHz nganti 8 kHz, diatur kanthi otomatis kanggo mbukak (nganti 16 kHz didhukung) |
| Résolusi frekuensi | Setelan digital 0,01 Hz; setelan analog 0,025% saka frekuensi maksimum |
| Mode kontrol | Kontrol vektor tanpa sensor (SVC); Kontrol V/F |
| Miwiti torsi | 0,5 Hz / 150% (SVC) |
| Range kacepetan | 1:100 (SVC) |
| Akurasi stabilitas kacepetan | ± 0,5% (SVC) |
| Kapasitas kakehan | 150% dirating saiki kanggo 60 s; 170% kanggo 12 s; 190% kanggo 1,5 s |
| ngedongkrak torsi | ngedongkrak torsi otomatis; ngedongkrak manual 0,1% nganti 30,0% |
| kurva V/F | Kurva linear, multi-titik, lan persegi (1.2 / 1.4 / 1.6 / 1.8 / 2.0 daya) |
| pemisahan V/F | Pemisahan lengkap, pemisahan setengah |
| Akselerasi / akselerasi | Linear utawa S-kurva, 0,0 kanggo 6500,0 s |
| rem DC | Frekuensi wiwitan 0,00 Hz nganti frekuensi maksimum; wektu 0,0 kanggo 36,0 s; saiki 0,0% nganti 100,0% |
| kontrol JOG | frekuensi JOG 0,00 Hz nganti frekuensi maksimum (standar 5 Hz); accel / decel 0,0 kanggo 6500,0 s |
| PID sing dibangun | Ya, kanggo tekanan, aliran utawa suhu daur ulang tertutup tanpa pengontrol eksternal |
| AVR | Tegangan output tetep stabil nalika voltase kothak fluktuasi |

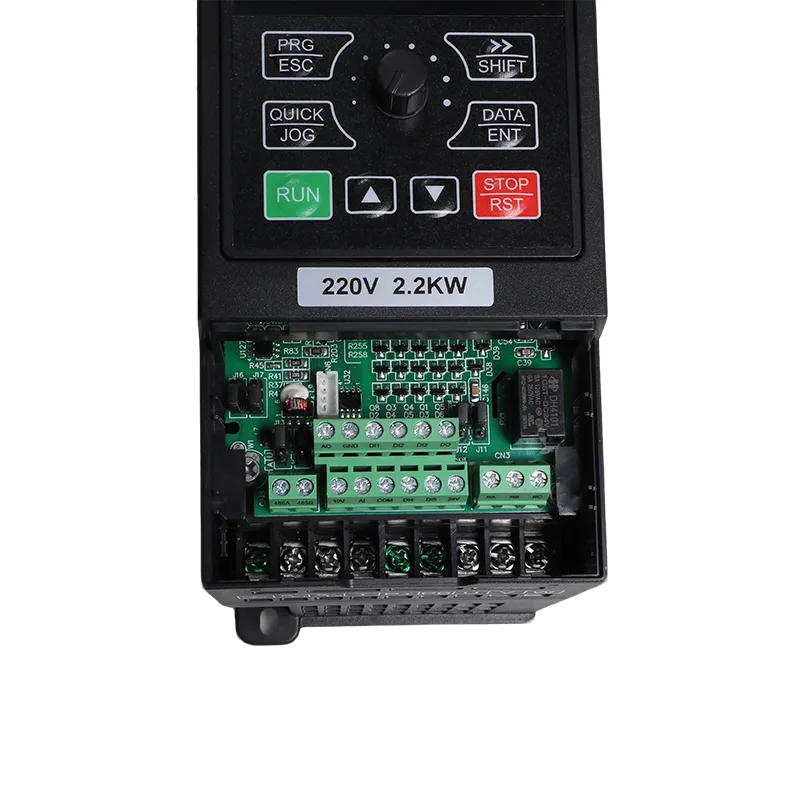

| Terminal input | 5 input digital, DI5 ndhukung pulsa kacepetan dhuwur nganti 50 kHz; 1 input analog 0-10 V utawa 0-20 mA; 1 keypad potentiometer input |
| terminal output | 1 output pulsa kacepetan dhuwur nganti 50 kHz; 1 output relay; 1 output analog 0-20 mA utawa 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| pangayoman | Deteksi sirkuit cendhak motor nalika urip, mundhut fase output, over-current, over-voltage, undervoltage, over-temperature, overload, underload, kurang cahya |
| Suhu operasi | -10 ° C nganti 50 ° C; nyuda 1% saben 1 ° C ing ndhuwur 40 ° C |
| Suhu panyimpenan | -20°C nganti 60°C |
| Kelembapan | Ing ngisor 95% RH, ora ana kondensasi |
| Altitude | Ngisor 1000 m; derate 1% saben 100 m saka 1000 kanggo 3000 m |
| Getaran | Ngisor 5,9 m/s² (0,6 g) |
| Enclosure | IP20, dipasang ing tembok utawa kabinet, instalasi vertikal |
| Sistem distribusi | TN, TT |
| EMC / safety | IEC 61800-3 (C3); IEC 61800-5-1 |
Seri iMaster VFD-PC10 nggabungake manajemen pompa solar kanthi kontrol motor frekuensi variabel, nggawe model 4.0 kW lan 5.5 kW cocog kanggo macem-macem aplikasi penanganan banyu lan industri.
Kanggo instalasi sing mbutuhake pompa fotovoltaik lan kontrol motor konvensional, 4.0kW / 5.5kW 3 Phase 380V Solar Pump lan General Purpose Inverter VFD bisa ditemtokake kanggo tugas sing dituju lan dikonfigurasi.
Kanggo sistem banyu sing mbutuhake regulasi tekanan, fungsi PID sing dibangun bisa nggunakake sinyal umpan balik sing cocog kanggo nyetel operasi motor ing saubengé setpoint sing dikonfigurasi. Kanthi pemancar tekanan sing dipilih kanthi tepat lan paramèter kontrol sing dikonfigurasi kanthi bener, drive bisa ngatur tekanan sistem nalika owah-owahan panjaluk. Setelan pungkasan gumantung ing pompa, motor lan aplikasi.
PID sing dibangun ndhukung tekanan, aliran, utawa kontrol suhu. Setpoint lan sumber umpan balik dipilih liwat paramèter FC-klompok kasedhiya.
Mode tujuan umum ndhukung kontrol SVC lan V / F, kapasitas kakehan 150% sajrone 60 detik, lan komunikasi RS485 karo Modbus RTU.
P8-00 = 1: mode pompa solar. P8-00 = 0: mode inverter tujuan umum. CSIVEI bisa nyetel mode operasi lan dijaluk paramèter sadurunge kiriman.
Unit 4 kW nganggo senar siji, supaya senar kasebut dibangun maneh kanggo nggayuh jendhela 550 nganti 750 VDC. Unit 5,5 kW mbutuhake kira-kira kaping pindho wattage array, sing luwih gampang digayuh karo rong senar podo karo 18. Loro-lorone tetep ing 900 VDC maksimum.
Ya, lan iku instalasi sing paling umum. Ninggalake pump lan cabling piyambak, nambah Uploaded lan mbobol DC, lan kabel sumber ana kanggo R, S lan T. Setel P8-15 kanggo 0 kanggo ngoper otomatis. Solar nggawa beban awan lan kothak njupuk alih nalika ora cukup srengenge.
Pas ngambang utawa ngalih tingkat kanggo DI2 utawa DI3. Polaritas terminal disetel ing F6-10 supaya pengaturan kontak bisa digunakake. Sampeyan uga bisa nggunakake deteksi tingkat banyu AI kanthi nyetel P8-18 dadi 1 lan nyetel batesan lengkap ing P8-19 lan wektu tundha turu ing P8-20.
Sing umum yaiku tenaga surya A01 sing ringkih, tangki A02 kebak, kekurangan banyu A03 lan underload motor A04. Hardware faults E01 kanggo E30 nutupi overcurrent, overvoltage, undervoltage, mundhut phase lan overtemperature, karo E43 kanggo probe tingkat gagal lan E44 kanggo kondisi underload sing ora cetha.
ya wis. Proteksi mundhut fase Output lan deteksi sirkuit cendhak motor ing power-on standar, bebarengan karo overcurrent, overvoltage, undervoltage, overtemperature lan overload.
ya wis. Ing mode umum iku inverter telung fase standar kanggo penggemar, blower, kompresor lan pompa proses, kanthi kontrol SVC utawa V / F, PID lan Modbus. Supaya ing mode sing lan arrives diatur kanggo proyek. Lan unit sing dituku ing mode pompa solar bisa dipindhah sawise P8-00.
ya wis. Marang kita ratings motor, konfigurasi panel lan setelan situs-tartamtu sampeyan pengin, lan kita mbukak sadurunge unit ninggalake. Sing ngirit wektu komisi ing situs lan dadi alesan akeh distributor tuku dikonfigurasi tinimbang standar.
