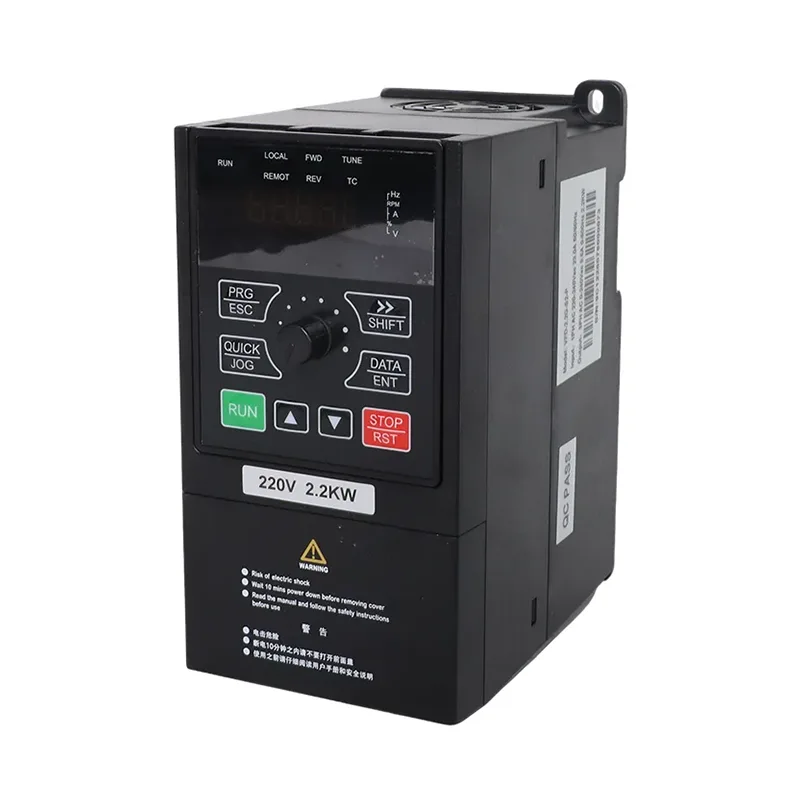

Seri CSIVEI iMaster VFD-PC10 kalebu model VFD-PC10-7.5G-T4 lan VFD-PC10-11G-T4-MK kanggo telung fase 380 aplikasi V. Arus output sing kadhaptar yaiku 17 A kanggo model 7,5 kW lan 25 A kanggo model 11 kW. Rating loro kasebut digunakake ing sistem pompa tenaga surya lan aplikasi motor industri sing kompatibel, miturut spesifikasi listrik drive sing dipilih.
Ing mode pompa solar, 7.5kW / 11kW 3 Phase 380V Solar Pump lan General Purpose Inverter VFD nggunakake daya DC saka array fotovoltaik lan ngetrapake pelacakan titik daya maksimum (MPPT) kanggo ngontrol motor miturut input solar sing kasedhiya. Ing mode umum, nyedhiyakake kontrol motor frekuensi variabel kanggo pompa sing kompatibel lan peralatan liyane. Mode operasi dipilih liwat parameter P8-00 miturut aplikasi sing dibutuhake lan konfigurasi sing diwenehake.
Dibandhingake karo pengontrol kacepetan motor dhasar, fungsi PC10 sing kadhaptar uga kalebu pemantauan tingkat banyu, deteksi underload lan laporan kesalahan probe. Fungsi kasebut cocog kanggo sistem pompa ing ngendi sumber banyu, tangki panyimpenan lan operasi pompa kudu dipantau liwat drive.
| Item | VFD-PC10-7.5G-T4 / -MK | VFD-PC10-11G-T4-MK |
| Motor sing ditrapake | 7,5 kW / 10 HP | 11 kW / 15 HP |
| Kapasitas nominal | 15 kVA | 30 kVA |
| Input saiki | 18.9 A | 27.8 A |
| Output saiki | 17 A | 25 A |
| tegangan input AC | AC 3 PH 380 V (-15%) nganti 440 V (+10%) | |
| Maks. tegangan input DC | 900 VDC | |
| Rekomendasi sawetara Voc | 550 kanggo 750 VDC | |
| Rekomendasi sawetara MPPT | 450 kanggo 600 VDC | |
| Range tegangan wiwitan | 300 kanggo 900 VDC, parameter luwes | |
| Tingkat swara | 65 dBA maks. |
Pilih model kanthi mbandhingake rating arus motor karo rating arus output konverter, tinimbang mung gumantung ing daya motor. Konfirmasi sufiks model sing tepat, syarat voltase input lan data papan jeneng sing ditrapake sadurunge instalasi.
Konfigurasi referensi ing ngisor iki nuduhake jumlah modul sing kadhaptar kanggo rong rating drive. Padha nyedhiyani titik wiwitan kanggo desain sistem PV; noto final kudu diverifikasi marang data electrical modul dipilih, suhu minimal situs lan syarat pumping.
| Model | 37±1 V modul, 250 W±5 Wp | 45±1 V modul, 300 W±5 Wp | ||
| Modul saben senar | strings | Modul saben senar | strings | |
| VFD-PC10-7.5G-T4 | 18 | 2 | 15 | 2 |
| VFD-PC10-11G-T4-MK | 18 | 3 | 15 | 3 |
| Item | Spesifikasi |
| Frekuensi dirating | 50/60 Hz |
| Rentang frekuensi input | ±5% (47,5 nganti 63 Hz) |
| Tegangan output | 0 kanggo voltase input |
| Frekuensi output | 0,1 kanggo 500 Hz |
| Frekuensi maksimum | 0 nganti 500 Hz (kontrol SVC lan V/F) |
| Frekuensi pembawa | 0,8 kHz nganti 8 kHz, diatur kanthi otomatis kanggo mbukak (nganti 16 kHz didhukung) |
| Résolusi frekuensi | Setelan digital 0,01 Hz; setelan analog 0,025% saka frekuensi maksimum |
| Mode kontrol | Kontrol vektor tanpa sensor (SVC); Kontrol V/F |
| Miwiti torsi | 0,5 Hz / 150% (SVC) |
| Range kacepetan | 1:100 (SVC) |
| Akurasi stabilitas kacepetan | ± 0,5% (SVC) |
| Kapasitas kakehan | 150% dirating saiki kanggo 60 s; 170% kanggo 12 s; 190% kanggo 1,5 s |
| ngedongkrak torsi | ngedongkrak torsi otomatis; ngedongkrak manual 0,1% nganti 30,0% |
| kurva V/F | Kurva linear, multi-titik, lan persegi (1.2 / 1.4 / 1.6 / 1.8 / 2.0 daya) |
| pemisahan V/F | Pemisahan lengkap, pemisahan setengah |
| Akselerasi / akselerasi | Linear utawa S-kurva, 0,0 kanggo 6500,0 s |
| rem DC | Frekuensi wiwitan 0,00 Hz nganti frekuensi maksimum; wektu 0,0 kanggo 36,0 s; saiki 0,0% nganti 100,0% |
| kontrol JOG | frekuensi JOG 0,00 Hz nganti frekuensi maksimum (standar 5 Hz); accel / decel 0,0 kanggo 6500,0 s |
| PID sing dibangun | Ya, kanggo tekanan, aliran utawa suhu daur ulang tertutup tanpa pengontrol eksternal |
| AVR | Tegangan output tetep stabil nalika voltase kothak fluktuasi |

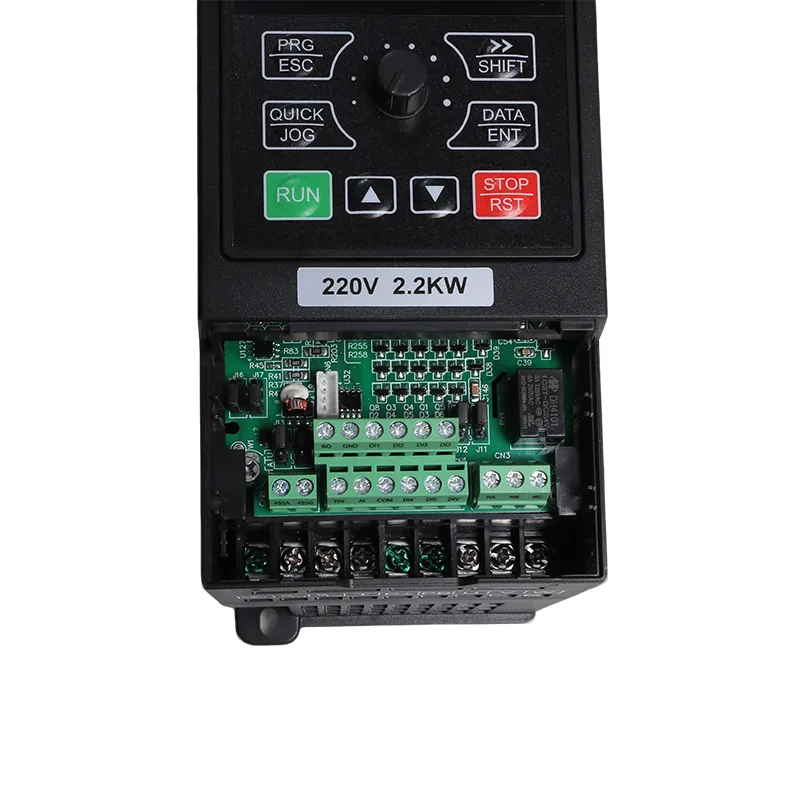

| Terminal input | 5 input digital, DI5 ndhukung pulsa kacepetan dhuwur nganti 50 kHz; 1 input analog 0-10 V utawa 0-20 mA; 1 keypad potentiometer input |
| terminal output | 1 output pulsa kacepetan dhuwur nganti 50 kHz; 1 output relay; 1 output analog 0-20 mA utawa 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| pangayoman | Deteksi sirkuit cendhak motor nalika urip, mundhut fase output, over-current, over-voltage, undervoltage, over-temperature, overload, underload, kurang cahya |
| Suhu operasi | -10 ° C nganti 50 ° C; nyuda 1% saben 1 ° C ing ndhuwur 40 ° C |
| Suhu panyimpenan | -20°C nganti 60°C |
| Kelembapan | Ing ngisor 95% RH, ora ana kondensasi |
| Altitude | Ngisor 1000 m; derate 1% saben 100 m saka 1000 kanggo 3000 m |
| Getaran | Ngisor 5,9 m/s² (0,6 g) |
| Enclosure | IP20, dipasang ing tembok utawa kabinet, instalasi vertikal |
| Sistem distribusi | TN, TT |
| EMC / safety | IEC 61800-3 (C3); IEC 61800-5-1 |
Informasi seri PC10 nggambarake urutan operasi otomatis kanggo panginstalan sing dikonfigurasi kanggo tenaga surya lan kothak. Ing konfigurasi sing didokumentasikan, parameter P8-15 milih prilaku mode suplai. Kanthi P8-15 disetel dadi 0, drive beroperasi ing tenaga surya yen kasedhiya lan nggunakake kothak miturut konfigurasi cahya lemah lan logika pangowahan.
Informasi parameter sing diwenehake nyathet P8-16 minangka interval operasi kothak, kanthi standar 60 menit, lan P8-17 minangka wektu tundha bali menyang operasi solar, kanthi standar 4 detik. Konfirmasi urutan sing didhukung lan standar parameter marang manual kanggo model pas lan versi perangkat kukuh sadurunge commissioning.
Kanggo sistem nggunakake sumber serep AC, wiring lan pangowahan noto kudu tindakake diagram sirkuit ditrapake. Konfirmasi manawa peralatan ngoper eksternal dibutuhake; ora nganggep yen inverter piyambak nindakake saben fungsi sumber-ngalih.
Kanggo sumber banyu bareng, irigasi lan sistem budidaya, operasi pompa bisa uga gumantung ing tingkat banyu ing tangki panyimpenan lan kasedhiyan banyu ing sumber. Parameter PC10 sing kadhaptar nyedhiyakake fungsi sing ana gandhengane karo deteksi tingkat banyu, ngawasi underload lan diagnosa kesalahan probe.
Informasi parameter sing diwenehake ngenali P8-18 kanggo deteksi level banyu AI, P8-19 kanggo ambang tingkat lengkap lan P8-20 kanggo wektu tundha turu. Sinyal tingkat sing dikonfigurasi lan ambang nemtokake cara drive nanggapi kondisi tank sing dipantau. Jinis sensor, kabel lan urutan kontrol sing nyata kudu ngetutake diagram kabel lan instruksi parameter sing ditrapake.
Informasi perlindungan sumber-banyu nggunakake P8-24 kanggo tingkat deteksi underload, P8-25 kanggo wektu deteksi lan P8-26 kanggo setelan reset. Parameter kasebut cocog nalika nyuda beban motor digunakake kanggo ngenali kekurangan banyu utawa kondisi pompa sing gegandhengan.
Sumber sing diwenehake ngenali P8-22 minangka ambang ngawasi karusakan probe lan E43 minangka indikasi kesalahan probe sing cocog. Konfirmasi definisi weker lan kahanan deteksi ing manual model sing cocog nalika ngatur utawa ngatasi masalah sistem.
Fungsi tingkat banyu lan underload gumantung saka pilihan sensor, instalasi lan setelan parameter sing bener. Dheweke kudu ditugasake lan diuji miturut kahanan sing ditemtokake ing dokumentasi produk.
Informasi seri PC10 sing diwenehake nyatakake yen printah panel lan printah komunikasi bisa disimpen ing siklus daya. Prilaku restart nyata kudu dicenthang marang sumber printah sing dikonfigurasi, paramèter restart lan syarat safety aplikasi.
RS485 Modbus RTU kadhaptar minangka antarmuka komunikasi. Sumber kasebut ngenali parameter pemantauan U0-49 minangka status mode suplai, kanthi 0 nuduhake operasi kothak lan 1 nuduhake operasi solar. Informasi iki bisa digunakake dening sistem pemantauan sing kompatibel sawise ngonfirmasi definisi register lan nilai status sing kasedhiya ing dokumentasi komunikasi sing ditrapake.
Ngawasi remot migunani nalika drive makaryakke ing tank banyu, stasiun irigasi utawa situs liyane ngendi controller ora terus-terusan dirawuhi. Persiyapan komunikasi kudu dites kanggo mesthekake yen status sing ditampilake cocog karo negara operasi sing nyata.
Ing mode tujuan umum, inverter nyedhiyakake kontrol motor frekuensi variabel kanggo peralatan sing kompatibel. Cara kontrol sing kadhaptar yaiku kontrol vektor tanpa sensor (SVC) lan kontrol V / F, kanthi fungsi tambahan kalebu PID sing dibangun, akselerasi lan perlambatan sing bisa diatur, kontrol JOG lan komunikasi Modbus RTU.
Konfigurasi tujuan umum bisa dianggep kanggo aplikasi sing kompatibel kayata dewatering tambang, pemadaman bledug quarry, sirkulasi industri lan pompa proses. Model kasebut kudu cocog karo arus sing dirating motor, karakteristik beban, syarat akselerasi lan tugas operasi.
Parameter P8-00 diidentifikasi ing informasi sing diwenehake minangka parameter pilihan mode operasi. Mode kudu dikonfigurasi miturut aplikasi nyata lan instruksi kanggo model sing diwenehake. Sembarang owah-owahan ing antarane pompa solar lan operasi umum kudu ngetutake prosedur setelan parameter lan komisioning sing wis ditemtokake.
Kanggo sumur bor utawa pompa banyu kali menyang tangki distribusi, operasi solar drive lan fungsi ngawasi tingkat sing kadhaptar bisa dianggep minangka bagéan saka desain sistem. Rating motor, kepala pompa, volume banyu sing dibutuhake lan kontrol level tank kudu ditetepake sadurunge drive dipilih.
Sistem irigasi sing dienggo bareng bisa nggunakake pompa tengah kanggo nyedhiyakake macem-macem lapangan utawa zona irigasi. Pilihan kudu nggambarake aliran sing dibutuhake, total sirah dinamis, jadwal operasi saben dina lan kasedhiyan tenaga surya utawa kothak.
Pompa ijol-ijolan banyu lan sirkulasi ing situs akuakultur bisa nggunakake kontrol frekuensi variabel sing cocog karo pengaturan motor lan pompa. Jadwal pumping sing dibutuhake lan kontrol manajemen banyu kudu dianggep bebarengan karo sumber daya situs.
Ing mode tujuan umum, drive bisa dievaluasi kanggo dewatering tambang sing kompatibel, manajemen pit-banyu lan peralatan pumping bledug. Verifikasi rating motor, kahanan beban, syarat lingkungan lan cara kontrol sing dibutuhake kanggo instalasi tartamtu.
Konfigurasi tujuan umum bisa dianggep kanggo sirkulasi banyu proses sing kompatibel, dandanan menara pendingin lan tugas pompa industri liyane. Aliran sing dibutuhake, tekanan operasi lan karakteristik motor kudu dievaluasi minangka bagean saka desain sistem.
| Item | Spesifikasi |
|---|---|
| Frekuensi dirating | 50/60 Hz |
| Rentang frekuensi input | ±5% (47,5 nganti 63 Hz) |
| Tegangan output | 0 kanggo voltase input |
| Frekuensi output | 0,1 kanggo 500 Hz |
| Frekuensi maksimum | 0 nganti 500 Hz (kontrol SVC lan V/F) |
| Frekuensi pembawa | 0,8 kHz nganti 8 kHz, diatur kanthi otomatis kanggo mbukak; munggah 16 kHz didhukung |
| Résolusi frekuensi | Setelan digital 0,01 Hz; setelan analog 0,025% saka frekuensi maksimum |
| Mode kontrol | Kontrol vektor tanpa sensor (SVC); Kontrol V/F |
| Miwiti torsi | 0,5 Hz / 150% (SVC) |
| Range kacepetan | 1:100 (SVC) |
| Akurasi stabilitas kacepetan | ± 0,5% (SVC) |
| Kapasitas kakehan | 150% dirating saiki kanggo 60 s; 170% kanggo 12 s; 190% kanggo 1,5 s |
| ngedongkrak torsi | ngedongkrak torsi otomatis; ngedongkrak manual 0,1% nganti 30,0% |
| kurva V/F | Kurva linear, multi-titik, lan persegi (1.2 / 1.4 / 1.6 / 1.8 / 2.0 daya) |
| pemisahan V/F | Pemisahan lengkap, pemisahan setengah |
| Akselerasi / akselerasi | Linear utawa S-kurva, 0,0 kanggo 6500,0 s |
| rem DC | Frekuensi wiwitan 0,00 Hz nganti frekuensi maksimum; wektu 0,0 kanggo 36,0 s; saiki 0,0% nganti 100,0% |
| kontrol JOG | frekuensi JOG 0,00 Hz nganti frekuensi maksimum (standar 5 Hz); accel / decel 0,0 kanggo 6500,0 s |
| PID sing dibangun | Ya, kanggo tekanan, aliran utawa suhu daur ulang tertutup tanpa pengontrol eksternal |
| AVR | Tegangan output tetep stabil nalika voltase kothak fluktuasi |
| Terminal input | 5 input digital, DI5 ndhukung pulsa kacepetan dhuwur nganti 50 kHz; 1 input analog 0-10 V utawa 0-20 mA; 1 keypad potentiometer input |
| terminal output | 1 output pulsa kacepetan dhuwur nganti 50 kHz; 1 output relay; 1 output analog 0-20 mA utawa 0-10 V |
| Komunikasi | RS485, Modbus RTU |
| pangayoman | Deteksi sirkuit cendhak motor nalika urip, mundhut fase output, over-current, over-voltage, undervoltage, over-temperature, overload, underload, kurang cahya |
| Suhu operasi | -10 ° C nganti 50 ° C; nyuda 1% saben 1 ° C ing ndhuwur 40 ° C |
| Suhu panyimpenan | -20°C nganti 60°C |
| Kelembapan | Ing ngisor 95% RH, ora ana kondensasi |
| Altitude | Ngisor 1000 m; derate 1% saben 100 m saka 1000 kanggo 3000 m |
| Getaran | Ngisor 5,9 m/s² (0,6 g) |
| Enclosure | IP20, dipasang ing tembok utawa kabinet, instalasi vertikal |
| Sistem distribusi | TN, TT |
| EMC / safety | IEC 61800-3 (C3); IEC 61800-5-1 |
Enclosure kasebut dirating IP20 lan ora menehi proteksi marang banyu mlebu. Drive kudu dipasang ing lingkungan pager njero ruangan utawa protèktif sing cocog karo ventilasi sing nyukupi lan sesuai karo suhu, kelembapan lan syarat instalasi.
Konfigurasi referensi sing diwenehake nemtokake telung senar saka 18 modul sing dirating ing 250 Wp utawa telung string saka 15 modul sing dirating ing 300 Wp. Pengaturan kasebut cocog karo 54 modul utawa 45 modul, lan daya array nominal sing diitung 13,5 kWp ing kasus apa wae. Desain string final kudu diverifikasi marang lembar data modul, suhu minimal situs lan watesan voltase DC inverter.
Spesifikasi sing diwenehake nampilake tingkat gangguan maksimal 65 dBA. Apa perawatan akustik tambahan perlu gumantung ing lokasi instalasi, akustik kamar, peralatan operasi lan syarat gangguan sing ditrapake. Coba lingkungan instalasi nalika posisi drive ing bangunan sing dikuwasani utawa kamar peralatan sing ditutup.
Konfigurasi tujuan umum kudu cocog karo beban total lan metode kontrol sing didhukung. Kanggo aplikasi kontrol vektor, konfirmasi pengaturan motor sing ditrapake ing manual. Mlaku macem-macem motor saka siji drive mbutuhake arus gabungan tetep ing rating drive lan saben motor duwe proteksi kakehan sing cocog. Tindakake pandhuan pabrikan kanggo mode kontrol sing dipilih.
Informasi sing diwenehake ngenali parameter pemantauan U0-49 minangka indikator mode suplai, kanthi 0 makili operasi kothak lan 1 makili operasi solar. Parameter bisa diwaca liwat Modbus RTU sing didhukung. Konfirmasi definisi registrasi lan setelan komunikasi marang manual sing ditrapake sadurunge nggabungake menyang sistem ngawasi remot.
Tansah heatsink lan kipas pendingin saka bledug, priksa terminal lan sambungan kabel miturut jadwal pangopènan, lan monitor suhu lan ventilasi sekitar. Kisaran suhu operasi sing kadhaptar yaiku -10 ° C nganti 50 ° C, kanthi derating ndhuwur 40 ° C. Pandhuan ketinggian sing diwenehake uga nemtokake penurunan ing ndhuwur 1000 m. Tindakake pandhuan model sing pas kanggo interval inspeksi lan tata cara pangopènan.
Ora. Informasi seri PC10 sing diwenehake nyathet mode pompa solar lan mode inverter tujuan umum. Operasi pompa solar kalebu MPPT lan fungsi perlindungan sing ana gandhengane karo pompa, dene operasi umum ndhukung kontrol motor SVC utawa V / F, PID lan Modbus RTU. Parameter P8-00 diidentifikasi minangka parameter pilihan mode. Konfirmasi setelan sing diidinake lan prosedur pangowahan mode ing manual khusus model.
