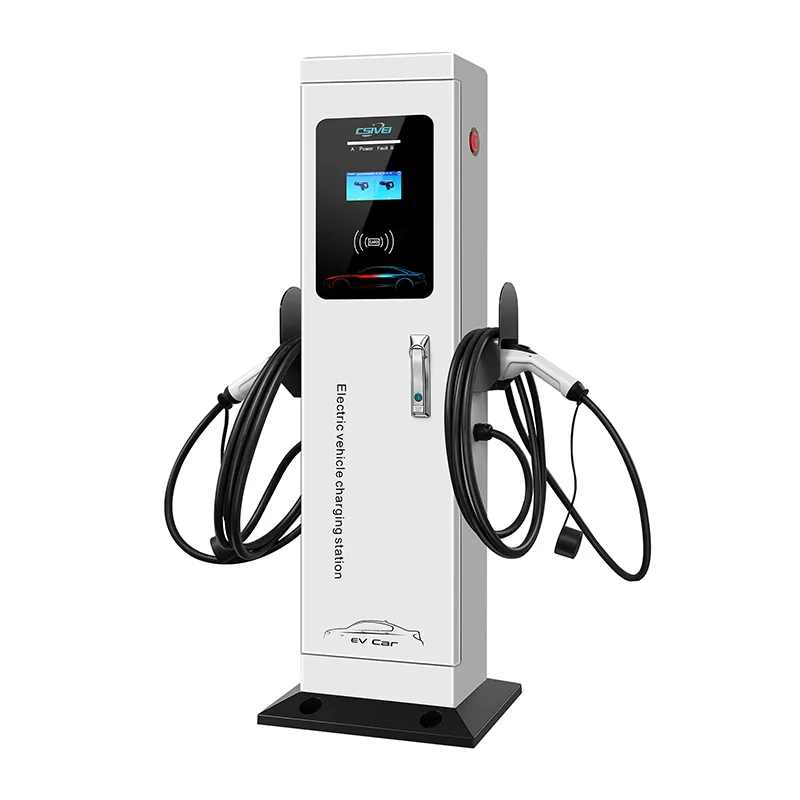

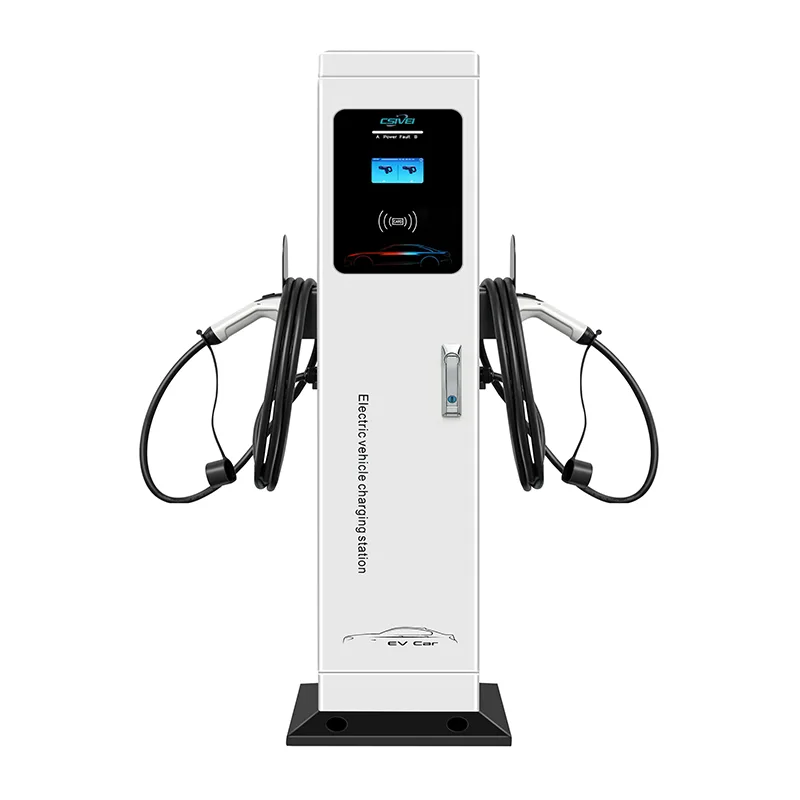

Stasiun Pengisian AC Dual-Gun Standing

Pangisi daya AC sing ngadeg ing lantai iki ndhukung 7kW, 11kW, utawa 22kW saben bedhil, kanthi total output sing dikelola dening pengontrol beban dinamis sing dibangun. Nalika rong kendaraan disambungake, daya sing kasedhiya dipisahake kanthi cerdas - contone, model 22kW per-gun ing pasokan telung fase 32A bisa ngirim 11kW kanggo saben kendaraan bebarengan, utawa 22kW lengkap kanggo kendaraan siji nalika siji teluk kosong. Pedestal dipasang ing pad beton utawa permukaan aspal kanthi papat baut jangkar, ora perlu kanggo struktur tembok. Loro konektor Tipe 2 sing kapisah karo kabel 5 meter lan holster kabel individu supaya saben teluk tetep rapi lan pangguna-loropaken. RFID lan otentikasi basis app ngidini akses independen lan tagihan saben bedhil, nalika panyambungan OCPP 1.6J nggabungake loro bedhil minangka titik daya kapisah menyang backend jaringan. Enclosure baja galvanis sing dirating IP55 kanthi resistensi dampak IK10 tahan kahanan ruangan ing saindhenging taun, saka -30°C nganti +55°C. Keamanan listrik sing komprehensif kalebu proteksi arus residu sing sensitif Tipe A + 6mA DC, overcurrent, overvoltage, lan proteksi lonjakan saben bedhil, ditambah mandeg darurat pusat. Kanthi desain siji-pedestal-loro-teluk, Dual-Gun Standing AC Charging Station nyuda biaya instalasi, kabel, lan pangopènan kanggo proyek multi-bay.

Aplikasi Ideal

Where parking long-dwell meets perlu kanggo ngawula sawetara teluk irit, Dual-Gun Standing AC Charging Station ngethok hardware lan biaya instalasi ing setengah dening ngisi rong kendaraan saka siji pedestal mandhiri.

Kompleks Perumahan & Apartemen

Kanggo properti multi-omah kanthi parkir ruangan khusus, pedestal dual-gun sing diselehake ing antarane rong teluk penduduk sing ditugasake nyedhiyakake titik pangisian daya pribadi. Pendhudhuk keasliane nganggo kertu RFID dhewe, lan sesi ditagih menyang akun apartemen individu. Pedestal sing dienggo bareng tegese luwih sithik pondasi lan omah listrik, nyuda biaya instalasi lan keruwetan visual ing latar mburi.

Parkir Karyawan Workplace & Business Park

Perusahaan sing nawakake pangisian daya EV minangka entuk manfaat karyawan bisa ngladeni rong ruang parkir sing cedhak saka siji pangisi daya. Karyawan plug in nalika rawuh lan nampa daya lengkap ing mburi workday. Backend OCPP ngidini tagihan saben pangguna utawa alokasi gratis, dene tapak sikil dual-gun tetep mbukak area sirkulasi. Balancing beban dinamis njamin kapasitas listrik situs ora bakal ngluwihi, sanajan pangisi daya ditambahake.

Hotel, Resorts & Panggonan Leisure

Parkir tamu ing hotel lan resor asring nampilake teluk sing dipasangake ing loteng sing mbukak utawa ing struktur teduh. Pangisi daya AC dual-gun tunggal ing antarane rong teluk nyedhiyakake fasilitas EV premium tanpa ngganggu lanskap. Tamu otentikasi liwat kode QR utawa kunci kamar, lan hotel bisa ngatur daya gratis utawa mbayar saben teluk saka dashboard tengah.

Armada & Car-Share Depot

Armada cilik nganti agêng-ukuran sing ngoperasikake EV sing entheng - kayata hub mobil rental, kolam motor kotamadya, utawa layanan enggo bareng mobil perusahaan - bisa parkir rong kendaraan saben pangisi daya sewengi. Pangisian daya sing dijadwalake liwat sesi urutan backend kanggo ngoptimalake biaya energi, dene metering per-gun independen nglacak konsumsi dening kendaraan utawa departemen. Desain freestanding ngidini owah-owahan tata letak sing fleksibel nalika komposisi armada berkembang.

Lot Lumahing Umum & Kotamadya

Parkir sing diduweni kutha lan teluk ing dalan bisa ngisi daya kaping pindho tanpa nambah jumlah kiriman. Siji pedestal ing antarane rong teluk EV sing ditandhani nyedhiyakake dalan sing luwih resik lan alangan sing luwih sithik kanggo para pejalan kaki. Manajemen kabel terintegrasi nggawe dalan sing jelas, lan tagihan independen dual ndadekake penegakan lan pengumpulan revenue langsung.

Teknik Deep Dive

Stasiun Pengisian Daya AC Dual-Gun Standing nggabungake rong titik pangisian daya sing dikontrol kanthi mandiri dadi pedestal sing kompak, nggabungake manajemen daya cerdas karo teknik ruangan sing kuat.

Dual-Channel Intelligent Load Balancing

Pengontrol manajemen energi onboard ngawasi kapasitas pasokan sing kasedhiya lan panjaluk kendharaan sing disambungake ing wektu nyata. Nalika mung siji kendaraan sing dipasang, arus sing dirating lengkap - nganti 32A saben fase - dikirim menyang bedhil kasebut. Nalika kendaraan kapindho nyambung, controller mbosenke distributes saiki antarane loro stopkontak. Ing konfigurasi telung fase 22kW khas kanthi pasokan 32A, saben bedhil nampa 11kW (16A saben fase) bebarengan. Sistem kasebut uga bisa dikonfigurasi kanthi pamisah statis utawa alokasi prioritas, menehi daya luwih akeh menyang teluk sing ditunjuk yen dibutuhake. Iki nyegah lelungan breaker utama nalika ngoptimalake panggunaan sambungan kothak sing kasedhiya.

Metering independen lan Kontrol Per Gun

Saben output dianggep minangka titik pangisian daya sing cocog karo IEC 61851-1 sing kapisah. Loro mikrokontroler khusus ngatur sinyal Kontrol Pilot, terus komunikasi karo pangisi daya onboard saben kendaraan. Pangukuran energi saben bedhil nggunakake meter sing disertifikasi MID (opsional), nyedhiyakake akurasi tingkat tagihan kanggo aplikasi revenue. Kontrol relay, deteksi kesalahan, lan logging sesi kanthi mandiri saben saluran, tegese kesalahan ing siji bedhil ora mengaruhi liyane.

Proteksi Listrik Komprehensif

Pangisi daya kalebu piranti saiki sisa Tipe A kanthi deteksi sensitif DC 6mA saben IEC 62955, nglindhungi bedhil saka arus bocor bumi AC lan DC. Perlindhungan overcurrent, overvoltage lan undervoltage independen diwenehake kanggo saben saluran, bebarengan karo piranti proteksi lonjakan. Yen ana kondisi fault, relay motor khusus medhot output sing kena pengaruh sajrone milidetik. Tombol mandheg darurat pusat sing bisa dikunci nyedhiyakake isolasi manual saka loro bedhil.

Rugged Outdoor-Siap Alas

Pedestal digawe saka baja galvanis kanthi lapisan bubuk sing stabil UV, entuk peringkat IP55 lan IK10. Kolom kasebut diamanake menyang pad beton utawa permukaan sing diaspal liwat piring dhasar sing ukurane abot kanthi papat baut jangkar. Opsi entri kabel ngisor lan mburi bisa nampung saluran lemah sing ana. Desain kolom berventilasi kanthi plug saluran sing disaring nyegah kondensasi internal. Kabeh PCBs lan konektor sing conformally dilapisi marang asor lan udhara sarat uyah.

Antarmuka pangguna lan Konektivitas

Tampilan LED 4.3-inch tengah utawa layar demek opsional nyedhiyakake status sesi kanggo loro bedhil bebarengan. Loro pembaca RFID - siji saben sisih - ngidini otentikasi pangguna mandiri. Pilihan komunikasi kalebu 4G, Wi-Fi, lan Ethernet. Kontroler sing dipasang ndhukung OCPP 1.6J / 2.0.1, mbisakake laporan transaksi saben gun, wiwitan / mandheg remot, nganyari perangkat kukuh, lan profil pangisi daya cerdas. Mode offline cache transaksi lokal lan nyinkronake nalika konektivitas bali.

Manajemen Kabel

Saben bedhil dilengkapi kabel Tipe 2 5 meter (Tipe 1 opsional). Holsters kabel sisih-dipasang khusus nahan kabel loro saka lemah, dipanggonke kanggo sambungan siji-tangan gampang. Desain holster ngarahake kabel metu lan mudhun, nyegah kusut ing antarane rong bedhil lan njaga trotoar kanthi aman.

Integrasi Energi Siap

Antarmuka Modbus RTU/TCP ngidini integrasi karo sistem manajemen bangunan, inverter solar, lan panyimpenan baterei. Pangisi daya bisa nanggapi sinyal manajemen beban eksternal kanggo nyelarasake pangisian daya karo generasi sing bisa dianyari utawa ngindhari jendhela permintaan puncak. Iki ndadekake peserta aktif ing strategi energi situs sing luwih jembar.

Pitakonan sing Sering Ditakoni

Q1: Bisa loro bedhil ngisi daya ing kebak bebarengan?

Total output diatur dening kapasitas pasokan sing kasedhiya. Ing 22kW khas saben konfigurasi bedhil karo 32A sumber telung phase, loro bedhil bisa ngirim 11kW bebarengan. Yen mung siji kendaraan disambungake, iku nampa 22kW lengkap. Tim kita bakal mbantu ukuran pasokan listrik sing cocog karo target target.

Q2: Apa saben bedhil bisa ditagih kanthi mandiri?

ya wis. Saben output duwe meter energi dhewe lan identitas titik pangisian daya OCPP. Backend ndeleng rong titik pangisian daya sing kapisah ing siji unit fisik, mbisakake tagihan saben pangguna, pelacakan sesi, lan tugas tarif.

Q3: Apa yen siji bedhil develops fault?

Deteksi lan pangayoman fault kanthi bebas saben bedhil. A fault ing siji output mung mungkasi sesi kasebut; liyane terus ngisi daya normal. Stop darurat tengah ngisolasi loro bedhil yen dibutuhake.

Q4: Apa syarat instalasi?

Baut pedestal menyang pad beton sing rata utawa permukaan sing diaspal. Pasokan telung fase utawa fase siji sing cocog kudu digawa menyang titik entri piring dasar. Ora ana tembok utawa struktur pemasangan tambahan sing dibutuhake. Kita nyedhiyakake pandhuan instalasi sipil lan listrik sing rinci.

Q5: Apa pangisi daya iki bisa digunakake ing njaba?

ya wis. Enclosure baja galvanis sing dirating IP55 lan IK10 dirancang kanggo instalasi ruangan permanen ing suhu saka -30 ° C nganti +55 ° C. Tahan udan, bledug, sinar UV, lan hawa pesisir.

Q6: Apa backend lan platform pembayaran sing didhukung?

Pangisi daya kasebut cocog karo OCPP 1.6J lan 2.0.1 lan wis diuji karo kabeh platform manajemen jaringan pangisi daya utama. Yen sampeyan duwe backend khusus, tim dhukungan bisa mbantu integrasi sajrone komisioning.

Q7: Kepiye pangopènan dibandhingake karo rong pangisi daya bedhil siji sing kapisah?

Pangopènan rutin dipérang dadi setengah - siji pedestal kanggo mriksa, siji set saringan kanggo ngresiki, lan siji papan utama kanggo diakses. Lawang ngarep nyedhiyakake akses lengkap menyang kabeh bagean sing bisa digunakake. Komponen utama modular lan bisa diganti tanpa njabut unit saka pangkalane.

Sorotan Pelanggan

A Corporate Business Park — Karyawan EV Ngisi daya Rollout

Latar mburi

Taman bisnis gedhe sing nduwe pirang-pirang perusahaan teknologi lan layanan finansial ngrancang nambahake pangisian daya EV ing papan parkir karyawan sing mbukak. Panjaluk karyawan saya akeh kanthi cepet, lan tim manajemen properti pengin menehi pangisian daya minangka entuk manfaat pegawe nalika tetep biaya instalasi bisa diatur lan njaga lingkungan parkir sing apik.

Tantangan

Papan parkir ditata ing baris dawa saka teluk sing dipasangake, kanthi pulo-pulo lanskap sing misahake saben baris pindho. Usul awal dianggep minangka pendekatan pangisi daya sing dipasang ing tembok, nanging ora ana tembok sing cocog ing teluk sing ditunjuk EV. Pangisi daya siji-gun lantai-ngadeg dianggep nanging mbutuhake siji pedestal saben teluk - tegese loro pedestals, loro dhasar, lan loro trenches kabel kanggo saben rong teluk jejer. Ing skala proyek, iki bakal nambah materi, biaya tenaga kerja, lan keruwetan visual.

Infrastruktur listrik uga menehi kendala. Saben pilar feeder nyedhiyakake zona kira-kira 20 teluk. Nginstal akeh pangisi daya saben zona mbutuhake manajemen beban sing ati-ati supaya ora kakehan sirkuit sing ana.

Napa Pengisi Daya AC Dual-Gun Standing?

Tata letak pasangan-bay minangka pemicu. A pedestal dual-gun bisa diinstal ing pulo sambungan antarane rong teluk jejer, porsi loro saka dhasar siji lan feed electrical siji. Iki tegese:

 Siji pedestal tinimbang loro saben pasangan bay - nyuda 50% ing hardware, pondasi, lan wektu instalasi.

 Siji kabel daya mbukak saben rong teluk, nggunakake kapasitas feeder sing ana luwih irit.

 Penampilan lanskap sing luwih resik kanthi kiriman sing luwih sithik.

 Balancing beban dinamis mesthekake yen sanajan rong kendharaan lagi diisi daya, imbang gabungan tetep ing kapasitas sirkuit.

 Karyawan bakal keasliane karo kertu akses perusahaan, lan saben bedhil disetel minangka titik tagihan independen ing backend OCPP. Perusahaan bisa menehi subsidi biaya kanggo staf dhewe nalika teluk pengunjung bisa beroperasi kanthi mbayar - kabeh dikelola saka siji platform.

Penyebaran

Patang puluh pangisi daya AC dual-gun 22kW (Tipe 2) dipasang ing zona parkir karyawan utama, nyedhiyakake 80 teluk EV khusus. Saben pedestal dipasang menyang pulo sing ana lanskap, kanthi daya sing diwenehake saka pilar feeder sing paling cedhak. Instalasi ditindakake kanthi bertahap sajrone patang akhir minggu supaya ora ngganggu parkir dina minggu. Backend OCPP terintegrasi karo sistem kontrol akses saben perusahaan penyewa, mula karyawan mung nutul lencana RFID sing ana.

Asil

●  Kapasitas pangisian daya EV dikirim menyang 80 teluk mung nggunakake 40 pangisi daya, nglereni peralatan lan biaya instalasi kira-kira 45% dibandhingake karo alternatif siji-gun.

●  Umpan balik karyawan positif banget, kanthi ngisi daya kasebut minangka fasilitas papan kerja sing paling dhuwur.

●  Manajemen properti nglaporake ora ana masalah kapasitas listrik amarga imbangan beban dinamis, sing njaga kabutuhan puncak saben sirkuit ing watesan.

●  Pemasangan sing resik lan rapi njaga estetika parkir lanskap, nyukupi pedoman arsitektur taman kasebut.

●  Sawise kasuksesan peluncuran iki, taman bisnis wiwit nambahake pangisi daya senapan ganda ing rong zona parkir liyane kanthi spesifikasi sing padha.
