Kabinet Distribusi Kotak Combiner PV

Kasedhiya ing konfigurasi saka input 2-string nganti 24-string, Kabinet Distribusi Kotak Combiner PV iki sing ditawakake pabrikan China Csivei sing misuwur, ngumpulake senar PV paralel menyang bis DC umum, kanthi saben saluran input dilindhungi dening wadhah sekring DC khusus lan tautan sekring sing dirating kanggo arus sirkuit cendhak senar. Saklar pemutus DC utama utawa pemutus sirkuit kasus cetakan nyedhiyakake isolasi siji-titik saka kabeh array, nalika piranti protèktif mundhak (Tipe 1 + 2 utawa Tipe 2) ing loro busbar positif lan negatif njaga transien overvoltage sing disebabake kilat. Rating busbar DC span saka 100A kanggo 800A lan ndhuwur, karo voltase sistem nganti 1000VDC utawa 1500VDC gumantung specification. Enclosure kabinet, digawe saka baja galvanis utawa baja tahan karat kanthi lapisan bubuk tahan cuaca, kasedhiya ing peringkat IP65 utawa IP66 kanggo paparan ruangan langsung. Modul pemantauan cerdas opsional ngukur arus saben senar, voltase bus, lan status pemutus, ngirim data liwat RS485 Modbus RTU menyang sistem SCADA utawa platform komunikasi inverter - mbisakake lokalisasi kesalahan kanthi cepet ing lapangan PV skala gedhe. Selaras karo IEC 61439-1, IEC 61643-11, lan standar regional sing relevan dijaga.

Aplikasi Produk

Ing ngendi sawetara senar PV nggabung sadurunge inverter, PV Combiner Box / Kabinet Distribusi nyedhiyakake agregasi DC sing dilindhungi - nyederhanakake kabel, nambah safety, lan mbisakake manajemen kesalahan sing efisien.

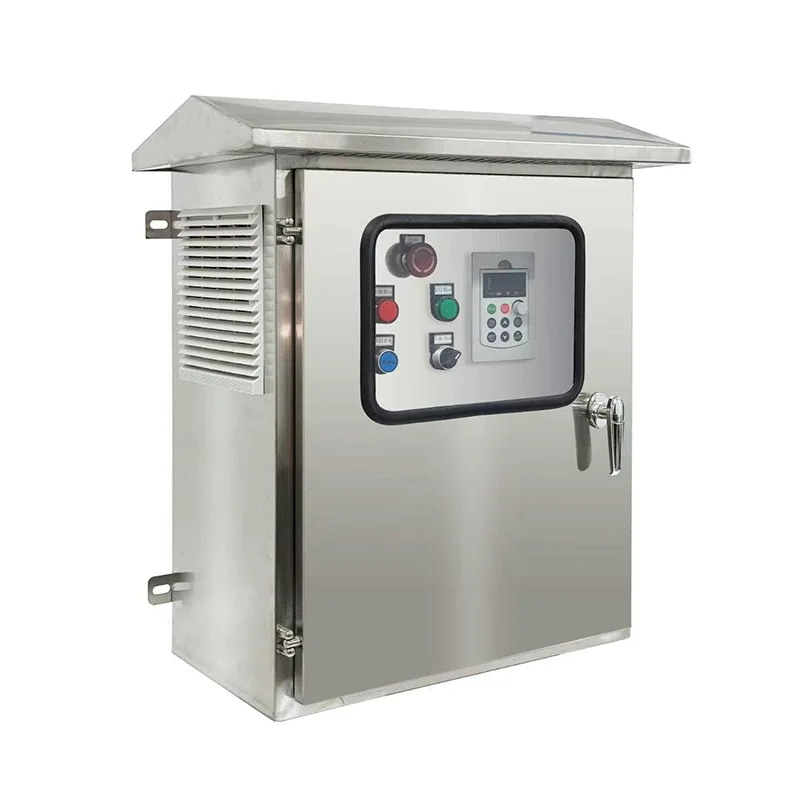

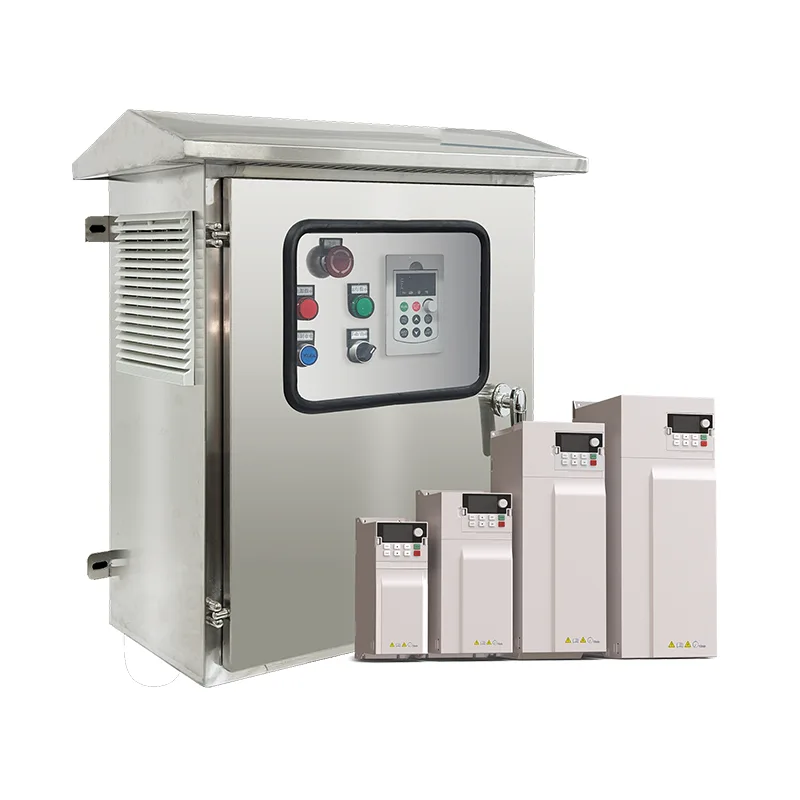

Sistem Pompa Air Tenaga Surya

Ing panginstalan pompa solar tetanèn lan kotamadya, susunan PV asring mbentang kothak sudhut karo Welasan strings paralel. Kabinet combiner sing ana ing tengah nglumpukake kabeh input senar sing cedhak karo array, ngasilake feed DC sing diatur menyang inverter pompa. Iki nyilikake kabel DC dawa lan larang regane lan nyuda mundhut voltase. Sambungan DC terintegrasi nyedhiyakake isolasi sing aman sajrone pangopènan pompa utawa inverter, dene fusing per-string njamin kesalahan senar siji ora kaskade.

Utilitas-Skala Solar Farms

Instalasi PV ing lemah sing gedhe mbutuhake koleksi DC sing terstruktur lan dilindhungi ing pirang-pirang zona inverter. Kabinet gabungan sing dipanggonke ing titik strategis ing lapangan array nggabungake klompok senar, nyedhiyakake voltase sing luwih dhuwur, DC arus ngisor menyang inverter tengah utawa stasiun trafo. Versi ngawasi cerdas mbisakake tim operasi ndeteksi senar sing kurang kinerja saka jarak jauh, kanthi dramatis nyuda wektu ngatasi masalah ing atusan hektar.

Komersial & Industri Rooftop PV

Pabrik, gudang, lan payon bangunan kantor kanthi macem-macem orientasi senar PV entuk manfaat saka lemari gabungan sing ana ing jejere array. Strings diklompokaké miturut zona gendheng, orientasi, utawa profil shading, banjur digabungake menyang output DC siji routed liwat tray kabel menyang kamar inverter. PV Combiner Box Distribution Cabinet's weatherproof enclosure tahan paparan rooftop, lan isolator utama nyedhiyakake titik mati sing trep kanggo layanan geni utawa kru pangopènan.

Sistem Hybrid Solar-Diesel

Situs off-grid sing adoh - kayata menara telekomunikasi, kamp pertambangan, lan komunitas pulo - asring nggabungake PV karo generator diesel. Kabinet combiner nggabungake senar array solar sadurunge dipakani menyang pengontrol daya hibrida utawa inverter. Proteksi saben senar penting banget ing aplikasi kasebut ing ngendi akses situs arang banget lan isolasi kesalahan kudu otomatis lan aman.

Baterei Energy Storage System (BESS) Koleksi DC

Ing instalasi panyimpenan sing dipasangake DC, lemari gabungan nggabungake senar PV sadurunge nyambung menyang bus DC sing dienggo bareng sing nglayani inverter lan pangisi daya baterei. Input gabungan kabinet lan pemutus utama nyedhiyakake proteksi arus lan isolasi sing dibutuhake kanggo integrasi sistem baterei sing aman.

Fitur produk

Kabinet Distribusi Kotak Combiner PV direkayasa minangka titik agregasi DC lengkap sing diuji pabrik - nggabungake proteksi string, surge suppression, lan intelijen opsional dadi siji kandang.

1. String-Level Fusing lan Proteksi

Saben saluran input senar PV diakhiri ing wadhah sekring khusus sing dirating kanggo operasi DC nganti 1000VDC utawa 1500VDC, gumantung saka spesifikasi sistem. Tautan sekring ukurane saben arus hubung singkat (biasane 1,56 × Isc saben syarat IEC) lan dipasang ing operator tahan driji sing aman tutul. Kabeh input senar diisolasi siji-sijine dening pemisah sekring khusus, ngidini senar siji bisa dicopot kanthi aman kanggo tes utawa pangopènan nalika sisa array terus beroperasi. Gabungan DC busbar ampacity diwilang karo derating cocok kanggo terus-terusan mbukak operasi ing suhu lingkungan munggah pangkat.

2. Surge lan Overvoltage Protection

Piranti protèktif lonjakan Tipe 1 + 2 utawa Tipe 2 dipasang ing antarane positif-to-earth lan negatif-to-earth ing bus DC utama, diuji IEC 61643-11 lan EN 61643-31. Ing wilayah sing beresiko kilat, Tipe 1 + 2 SPD kanthi 12.5kA utawa peringkat saiki impuls sing luwih dhuwur ditemtokake, nyedhiyakake ikatan ekuipotensial lan proteksi overvoltage transien. Indikasi status SPD - biasane gendera mekanik ijo / abang - nyedhiyakake konfirmasi visual babagan kesiapan operasional, kanthi kontak sinyal remot opsional kanggo ngawasi pengawasan.

3. Pedhot lan Isolasi

Saklar pemutus DC utama utawa pemutus sirkuit kasus cetakan sing dirating kanggo arus busbar lengkap lan voltase sistem minangka piranti isolasi array siji-titik. Ngalih iki bisa digunakake sacara eksternal liwat gagang sing dipasang ing lawang, ngidini lockout / tag-out aman tanpa mbukak kabinet. Ing lemari sing luwih gedhe, arc chute lan desain blowout magnetik njamin gangguan aman saka arus kesalahan DC, sing luwih angel dipateni tinimbang busur AC.

4. Kabinet Enclosure lan Manajemen Thermal

Enclosure digawe saka lembaran baja galvanis 1.5mm nganti 2.0mm utawa baja tahan karat kelas 304/316 kanggo lingkungan pesisir lan korosif. Lapisan wêdakakêna tahan cuaca lan tahan UV ditrapake sawise fabrikasi, kanthi kabeh lapisan terus dilas utawa gasket. Rating proteksi IP65 utawa IP66 minangka standar, kanthi IP65 cocok kanggo umume aplikasi ruangan lan IP66 sing ditemtokake kanggo washdown tekanan dhuwur utawa lingkungan bledug ekstrem. Pintu Kabinet Distribusi Kotak Combiner PV dilengkapi gasket kompresi perimeter lengkap lan engsel baja tahan karat. Ventilasi pasif diwenehake dening saluran napas sing disaring sing nyelarasake tekanan nalika ngalangi kelembapan lan mlebu serangga. Peningkatan suhu internal diatur liwat area cross-sectional busbar lan desain kerapatan arus konservatif, ngindhari titik panas sing bisa nyuda kinerja sekring.

5. Wiring, Terminal, lan Entri Kabel

Kabel input string mlebu liwat kelenjar kabel IP-dirating utawa piring kelenjar ing ngisor kabinèt utawa pinggir, karo ukuran kelenjar ditemtokake kanggo cocog diameteripun kabel Uploaded. Terminal internal minangka jinis screw-clamp utawa bolt, cocok kanggo konduktor tembaga utawa aluminium. Busbars sing tembaga dilapisi timah, dimensioned kanggo distribusi saiki seragam ing kabeh saluran input. Saluran manajemen kabel lan titik ikatan ing njero kabinet njamin tata letak sing rapi lan bisa digunakake.

6. Modul Pemantauan Cerdas (Opsional)

Papan ngawasi opsional ngukur arus senar individu liwat sensor efek Hall, voltase bus, status pemutus, lan kesehatan SPD. Data dikirim liwat RS485 Modbus RTU menyang logger data lokal, inverter, utawa platform SCADA remot. Weker ketidakseimbangan saiki string ngidini tim operasi nemtokake senar sing kurang kinerja utawa faulted saka kamar kontrol, mbusak perlu kanggo survey clamp-meter manual ing array gedhe. Modul kasebut disedhiyakake saka bis DC, ora mbutuhake sumber tambahan sing kapisah.

7. Kepatuhan Standar

Kabinet kasebut dirancang lan diuji kanggo IEC 61439-1 (switchgear voltase rendah lan rakitan piranti kontrol) lan IEC 61643-11 (piranti protèktif lonjakan). Sertifikasi regional kalebu CE lan TUV kasedhiya gumantung saka target pasar.

Pitakonan sing Sering Ditakoni

Q1: Pira senar PV sing bisa digabungake ing siji Kabinet Distribusi Kotak Combiner PV?

Konfigurasi standar kalebu saka 2 nganti 24 input senar. Jumlah input khusus kasedhiya ing panyuwunan. Jumlah input, digabungake karo rating sekring string, nemtokake total arus busbar - insinyur kita bakal mbantu sampeyan milih ukuran kabinet sing bener adhedhasar desain array sampeyan.

Q2: Apa prabédan antarane kothak combiner lan kabinet distribusi?

Istilah kasebut asring digunakake bebarengan, nanging produk kita nglayani loro fungsi ing siji pager. Minangka combiner, iku aggregates sawetara input string menyang siji output DC. Minangka kabinet distribusi, bisa uga pamisah daya DC dadi macem-macem beban utawa kalebu fungsi tambahan kaya switchgear DC kanggo macem-macem input inverter. Kabinet bisa diatur kanggo cocog topologi sistem tartamtu.

Q3: Apa rating voltase aku kudu - 1000VDC utawa 1500VDC?

Iki gumantung ing voltase sistem maksimum Uploaded PV Panjenengan. Umume sistem omah lan komersial nganti kira-kira 100kW nggunakake 1000VDC. Sistem skala sarana tambah akeh nggunakake 1500VDC kanggo nyuda kerugian kabel lan jumlah gabungan. Kabinet kita kasedhiya ing loro kelas voltase, kanthi komponen sing dirating kanthi tepat. Aja nemtokake kabinet 1000V kanggo array 1500V - konfirmasi voltase input maksimum inverter sampeyan dhisik.

Q4: Apa kabinet bisa dipasang ing njaba ruangan kanthi cahya langsung menyang udan lan srengenge?

ya wis. Enclosure standar IP65 dirancang kanggo instalasi ruangan permanen, kanthi gasket lawang sing disegel, lapisan tahan UV, lan saluran sing disaring. Kanggo lokasi sing arang banget kapapar, IP66 kasedhiya. Aksesori kanopi sunshade dianjurake ing iklim tropis lan ara-ara samun kanggo nyuda pemanasan solar langsung lan nambah umur komponen.

Q5: Apa aku butuh proteksi mundhak ing saben kabinet combiner?

We banget nyaranake. Array PV nutupi area lumahing gedhe lan sipate rentan kanggo overvoltages induksi saka serangan kilat cedhak. Acara lonjakan siji bisa ngrusak pirang-pirang senar lan tahap input DC inverter. Kabinet kita kalebu Tipe 1 + 2 utawa Tipe 2 SPD minangka standar, lan disaranake nginstal SPD ing tingkat combiner lan input DC inverter kanggo proteksi lapisan.

Q6: Apa pilihan ngawasi cerdas lan aku butuh?

Modul ngawasi ngukur arus saben senar lan ngandhani data kinerja tingkat string menyang SCADA utawa platform pemantauan. Kanggo sistem cilik kanthi akses array sing gampang, pamriksa manual bisa uga cukup. Kanggo situs utawa panginstalan skala sarana ing ngendi lokasi kesalahan cepet kritis, ngawasi cerdas nyuda wektu ngatasi masalah saka jam nganti menit kanthi menehi tandha string sing kurang apik.

Q7: Pangopènan apa sing dibutuhake ing kabinet combiner?

Napa Pilih Kabinet Distribusi Kotak Combiner PV?

Kabinet combiner siji ditemtokake kanggo saben situs, dipanggonke ing mburi array sing paling cedhak karo inverter. Kabeh kabel senar padha mbukak kadohan cendhak saka Uploaded ends menyang kabinèt, ngendi padha mungkasi ing input nggabungke individu. Output DC utama kabinet - siji, pasangan kabel sing dilindhungi - mlayu saka combiner menyang inverter, kanthi dramatis nyuda panggunaan tembaga total lan nyederhanakake trenching.

Gabungan saben senar kabinet penting kanggo susunan paralel sing gedhe. Yen ana fault senar - kayata dioda bypass shorted utawa modul rusak - sekring sing kena pengaruh bakal mbusak, ngisolasi senar kasebut nalika susunan sing isih tetep ora kena pengaruh. Tanpa sekering saben senar, kesalahan siji bisa ngasilake senar sing salah saka kabeh senar paralel liyane, nggawe risiko geni.

Proteksi kilat minangka fitur sing penting. Piranti protèktif lonjakan jinis 1 + 2 sing dipasang ing saben kabinèt nyedhiyakake baris pertahanan pisanan nglawan lonjakan sing diakibatake, nglindhungi kabel array lan tahap daya inverter sing larang ing hilir. Switch pemutus DC utama ngidini teknisi lokal bisa ngisolasi kabeh array kanthi aman sajrone pangopènan inverter utawa panggantos pompa, kanthi fasilitas kunci kanggo nyegah energi maneh sing ora sengaja.

Kanggo sepuluh situs paling gedhe, modul pemantauan cerdas opsional kalebu, ngukur arus saben senar lan ngirim data bali menyang sistem SCADA tengah liwat link GPRS inverter.
