Single-Gun Wall Mounted DC Fast Charger

Dirancang kanggo output daya saka 20kW nganti 60kW, kualitas pabrik CSIVEI Single-Gun Wall Mounted DC Fast Charger dipasang langsung menyang tembok, pilar, utawa kolom struktural sing wis ana — ngilangi kabutuhan bantalan beton, jangkar lemah, utawa konstruksi pulau parkir khusus. Iki ndadekake becik kanggo parkir mobil ing njero lemah, garasi bertingkat, lan teluk parkir sing sempit ing ngendi pangisi daya sing dipasang ing lantai bakal ngalangi arus lalu lintas.

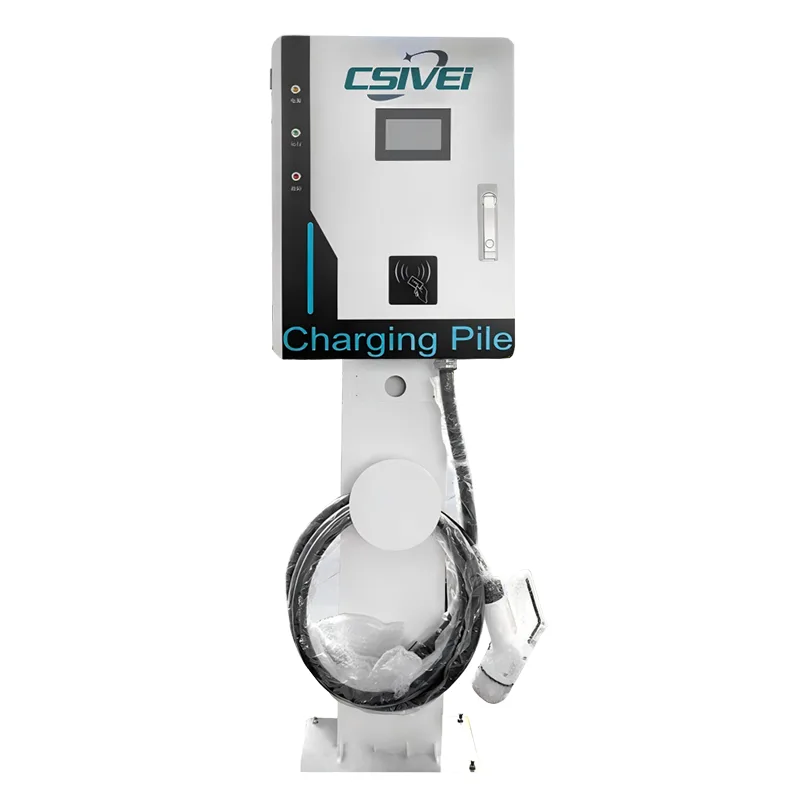

Kanggo situs sing ora nduweni permukaan tembok sing cocok, alas baja tugas berat opsional ngowahi unit kasebut dadi pangisi daya sing dipasang ing kutub tanpa owah-owahan hardware internal.

Pangisi daya ndhukung standar CCS1, CCS2, CHAdeMO, lan GB/T, sing nyedhiyakake kabeh EV arus utama. Enclosure sing dirating IP55 kanthi elektronik sing dilapisi kanthi konsisten tahan lembab, bledug, lan ora duwe ventilasi ing lingkungan njero ruangan ruangan sing khas kanggo parkir mobil basement.

Kontrol akses lumaku liwat layar demek 7-inch karo RFID lan otentikasi basis app, karo konektivitas OCPP 1.6J/2.0.1 mbisakake ngawasi remot, laporan transaksi, lan rega dinamis.

Fitur safety kalebu pemantauan insulasi wektu nyata, proteksi arus residu sensitif DC, proteksi suhu sing luwih dhuwur, lan tombol mandheg darurat - kabeh standar ing saben unit.

Aplikasi Produk

Dirancang kanggo lokasi ing ngendi papan lantai premium, Single-Gun Wall Mounted DC Charging Station dipasang langsung ing permukaan vertikal sing ana - mbebasake area lemah sing larang nalika isih menehi kinerja ngisi daya cepet DC. Kanthi kit pedestal opsional, unit sing padha diowahi dadi solusi sing dipasang ing kutub kanggo situs sing mbukak tanpa tembok sing cocog.

Parkir Underground & Multi-Storey Car

Ing garasi ruang paling ngisor lan struktur parkir multi-tingkat, teluk sing sempit, bunder sing nyenyet, lan kolom struktural nggawe pangisi daya sing dipasang ing lantai ora praktis. Unit sing dipasang ing tembok iki langsung dipasang ing tembok beton, pilar, utawa kolom sing ngemot beban, nyelehake pangisi daya ing endhas saben teluk tanpa ngganggu papan parkir utawa lorong nyopir. Ora ana anchoring lemah utawa pad beton sing dibutuhake, nyepetake instalasi lan njaga dalan sing jelas kanggo para pejalan kaki.

Dealer Mobil & Showroom Service Bays

Dealer sing nyiapake EV kanggo serah terima pelanggan utawa nglakokake ngisi daya sawise layanan mbutuhake proses cepet ing bengkel lan ruang ngarep sing winates. Pangisi daya dipasang ing tembok ing sadhuwure teluk layanan supaya area lantai tetep cetha kanggo teknisi lan gerakan kendaraan. Konfigurasi bedhil siji dipasangake kanthi apik karo teluk layanan khusus, nyederhanakake manajemen kabel lan njamin saben kendaraan nampa pangisian daya sing terus-terusan.

Parkir Hotel, Kantor & Perumahan

Kanggo staf, tamu, utawa nyewa EV ngisi ing bangunan kanthi parkir lemah utawa ditutupi, pangisi daya DC sing dipasang ing tembok nggabungake kanthi resik menyang struktur sing ana. Padha ngindhari keruwetan unit freestanding ing zona pejalan kaki lan bisa dipasang ing tingkat mripat kanggo akses layar sing gampang. RFID lan otentikasi basis app mbisakake tagihan khusus pangguna, dene konektivitas OCPP ngidini manajer properti ngawasi panggunaan lan nyetel rega wektu.

Pangisian Daya Lot Kerbside & Lumahing Umum

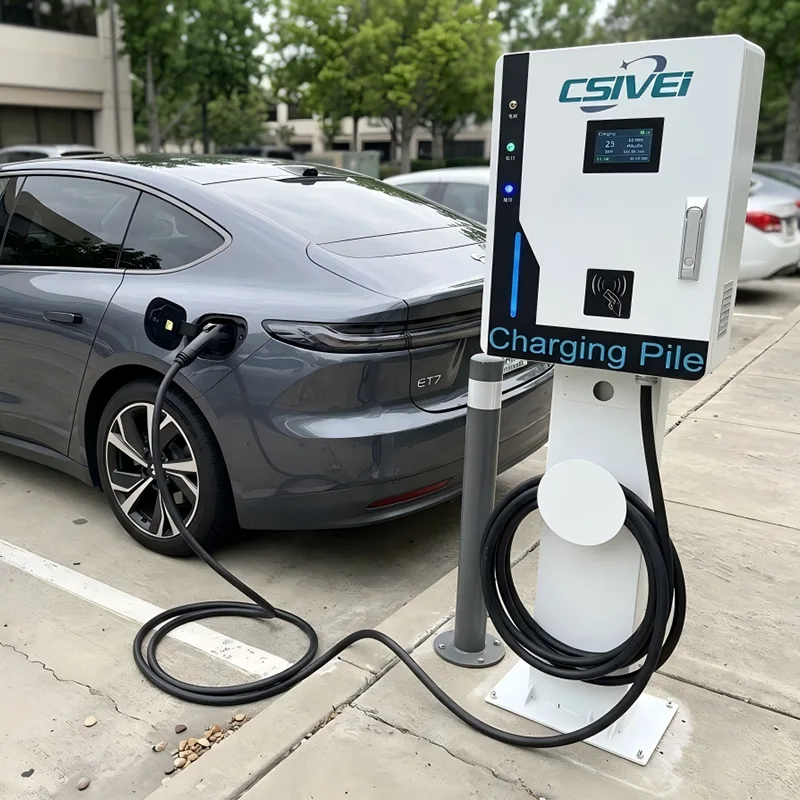

Ing endi lumahing tembok ora kasedhiya - kayata loteng lumahing mbukak, dalan parkir pinggir kerb, utawa parkir mobil toko pinggiran kutha - alas baja opsional ngowahi pangisi daya sing padha dadi unit dipasang ing kutub kanthi profil tipis. Iki nyedhiyakake keluwesan penyebaran kanggo nyampur instalasi tembok lan pedestal ing siji proyek, nggunakake siji produk standar tinimbang sumber model pangisi daya tembok lan lantai sing kapisah. Jejak sikil sing kompak saka alas siji ngenggoni papan sing luwih sithik tinimbang kabinet pangisi daya sing ana ing lantai.

Fleet Home Base & Depot Ngisi Daya Sewengi

Armada listrik cilik nganti ukuran agêng - kayata van pangiriman lokal, kendharaan pangopènan dewan, utawa kolam mobil perusahaan - kerep dianggo saka depot sing ana bangunan lan tembok keliling. Pangisi daya DC sing dipasang ing tembok ing pinggir depot nggedhekake papan pekarangan sing bisa digunakake kanggo parkir kendaraan lan maneuver. Pangisian daya sing dijadwalake liwat mburi OCPP bisa selaras karo tarif listrik sing ora ana puncak, supaya biaya operasional armada tetep murah.

Teknik Deep Dive

Single-Gun Wall Mounted DC Fast Charger ngemas kemampuan pangisi daya cepet DC lengkap dadi sasis sing kompak lan bisa dipasang ing tembok - entuk kapadhetan daya dhuwur tanpa ngrusak kinerja termal, safety, utawa layanan.

Konversi Daya Kapadhetan Dhuwur Kompak

Pangisi daya nggunakake arsitektur rectifier modular sing streamlined, nggabungake konverter AC-DC terisolasi frekuensi dhuwur menyang kandang tipis biasane siji-katelu volume unit sing padha karo lantai. Senadyan tilas suda, efisiensi konversi tetep ≥95% ing beban sing dirating. Teluk modul bisa diakses saka panel ngarep, ngidini modul daya individu bisa diganti panas tanpa njabut unit saka tembok - kauntungan kritis ing lingkungan garasi nyenyet ngendi akses sisih bisa diwatesi.

Cooling Sato Pasif lan Aktif

Panyebaran sing dipasang ing tembok menehi tantangan termal sing unik: pangisi daya asring dipasang ing permukaan beton utawa bata kanthi aliran udara mburi sing winates, lan parkir mobil ruang paling ngisor bisa nandhang hawa sing lembab lan lembab. Kanggo ngatasi masalah kasebut, unit kasebut nggabungake saluran udara internal sing disegel kanthi pendinginan udara paksa sing cerdas. Penggemar tekanan statis dhuwur narik udhara sing disaring liwat jalur ngarep-kanggo-sisih, nyegah sirkulasi udara panas lan nglindhungi komponen internal saka bledug rem lan partikel udara sing umum ing struktur parkir. Lapisan konformal ing kabeh PCB menehi perlindungan tambahan marang kondensasi lan atmosfer korosif.

Teknik Struktural Wall-Mount

Enclosure digawe saka baja galvanis sing entheng nanging kaku, dilapisi bubuk kanggo tahan UV lan karat. Sistem braket pemasangan sing dikuatake nyebar bobot unit ing pirang-pirang titik jangkar, kompatibel karo kolom beton, bata, lan baja struktural. Desain kasebut pusatake massa pangisi daya sing cedhak karo bidang tembok, nyuda stres cantilever ing fixings. Kanggo situs deploying pedestal opsional, padha dipasang krenjang menyang kolom baja galvanis panas-dip karo saluran Manajemen kabel terpadu, ora mbutuhake modifikasi hardware internal kanggo transisi antarane wall-mount lan pole-mount konfigurasi.

Manajemen Kabel Integrasi

A retractor kabel spring-imbang utawa holster kabel wis Integrasi menyang profil sisih unit kang, tetep kabel daya mati ing lemah nalika ora dienggo. Iki ngalangi bebaya trip ing wilayah sing sugih pejalan kaki lan nglindhungi kabel saka karusakan liwat kendaraan. Desain holster rute kabel mudhun lan metu ing dhuwur gripping alam, ngurangi galur operator sak sambungan.

Kontrol lan Keamanan Fitur Lengkap ing Bingkai Kompak

Sanajan ukurane suda, pangisi daya nahan kontrol lengkap lan suite keamanan sing ditemokake ing unit DC sing luwih gedhe. Pengontrol Linux sing dipasang nangani komunikasi kendaraan ing protokol CCS1, CCS2, CHAdeMO, lan GB/T. Ngawasi jampel nyata-wektu, Tipe A + 6mA DC-sensitif deteksi ampas saiki, lan contactor welding deteksi operate terus-terusan sak saben sesi. Sensor overtemperature sing dipanggonke ing modul daya, jalur output DC, lan kontak konektor micu respon protèktif sing dipentasake - saka kacepetan penggemar mundhak nganti pangurangan daya sing dikontrol nganti pungkasan sesi lengkap yen ambang ngluwihi. Konektivitas OCPP 1.6J/2.0.1 liwat 4G, Wi-Fi, utawa Ethernet mbisakake diagnostik remot, nganyari perangkat kukuh, lan tagihan saben transaksi.

Arsitektur Deployment Fleksibel

Desain tembok-mount ndhukung rating daya saka 20kW nganti 60kW, cocog karo kapasitas listrik khas sing kasedhiya ing bangunan sing ana tanpa upgrade kothak sing larang. Opsi input nyakup konfigurasi fase siji lan telung fase gumantung saka tingkat daya. Kit aksesori pedestal opsional kalebu kolom, piring dasar, lan panuntun kabel - bisa diinstal dening tim teknisi siji - ngidini panyebaran tembok lan pedestal campuran saka siji model pangisi daya standar ing kabeh fasilitas parkir.

Pitakonan sing Sering Ditakoni

Q1: Apa jenis permukaan tembok sing dibutuhake kanggo instalasi?

Single-Gun Wall Mounted DC Fast Charger dirancang kanggo dipasang ing beton, bata, utawa kolom baja struktural. Krenjang pemasangan sing dikuatake nyebar bobot unit ing pirang-pirang titik jangkar, njamin fiksasi sing stabil lan aman. A survey situs dianjurake kanggo konfirmasi kapasitas mbukak-prewangan, lan kita nyedhiyani cithakan soyo tambah rinci lan pandhuan instalasi kanggo contractor electrical Panjenengan.

Q2: Apa yen ora ana tembok sing cocog ing situsku?

Alas baja tugas abot opsional kasedhiya. Kolom freestanding iki nggunakake braket pemasangan sing padha karo versi sing dipasang ing tembok - ora ana owah-owahan hardware internal sing dibutuhake. Pedestal dilengkapi saluran manajemen kabel terpadu lan piring lantai. Ngidini sampeyan nyampur instalasi tembok lan pedestal ing siji situs nalika nggunakake model pangisi daya standar.

Q3: Apa output daya sing kasedhiya, lan kenapa kisaran luwih murah tinimbang unit sing ngadeg ing lantai?

Pangisi daya DC sing dipasang ing tembok iki ditawakake ing tingkatan daya saka 20kW nganti 60kW. Kisaran iki dioptimalake kanggo desain termal dipasang ing tembok lan kapasitas listrik bangunan khas. Kanggo instalasi sing dipasang ing tembok, tingkat daya iki cukup kanggo ngisi daya tujuan, parkir ing papan kerja, lan panggunaan armada sewengi. Yen proyek sampeyan mbutuhake daya sing luwih dhuwur, pangisi daya bedhil tunggal utawa dual-gun sing ngadeg ing lantai nawakake konfigurasi saka 60kW nganti 240kW.

Q4: Apa pangisi daya bisa digunakake kanthi andal ing parkir mobil lemah sing lembab utawa mbledug?

ya wis. Enclosure kasebut dirating IP55, lan kabeh elektronik internal dilapisi kanthi konsisten kanggo nolak kelembapan, kondensasi, lan partikel udara. Saluran udara sing disegel lan penggemar pendinginan tekanan statis dhuwur dirancang khusus kanggo hawa sing stagnant, asring bledug sing ditemokake ing ruang paling ngisor lan struktur parkir bertingkat.

Q5: Kepiye cara ngatur kabel pangisi daya nalika ora digunakake?

Holster kabel sing dipasang ing sisih terintegrasi utawa retractor imbang spring njaga kabel kasebut saka lemah. Iki nyegah bebaya trip ing wilayah pejalan kaki, nglindhungi kabel saka karusakan kendaraan, lan posisi konektor ing dhuwur gripping nyaman kanggo pangguna.

Q6: Apa aku bisa ngawasi lan ngatur macem-macem pangisi daya sing dipasang ing tembok saka jarak adoh?

ya wis. Saben unit kalebu konektivitas OCPP 1.6J/2.0.1 liwat 4G, Wi-Fi, utawa Ethernet. Sampeyan bisa nggabungake kabeh pangisi daya menyang sistem manajemen jaringan pangisi daya sing disenengi kanggo ngawasi wektu nyata, laporan transaksi saben unit, diagnostik remot, rega dinamis, lan nganyari perangkat kukuh.

Q7: Akses pangopènan apa sing dibutuhake - apa unit kudu dicopot saka tembok kanggo diservis?

Ora. Panel ngarep nyedhiyakake akses lengkap menyang teluk daya modular. Modul daya individu bisa diganti panas tanpa njabut pangisi daya saka tembok. Kanggo pemeriksaan rutin - reresik saringan, inspeksi visual - kabeh komponen bisa digayuh saka ngarep, nggawe pangopènan bisa ditindakake sanajan ing papan parkir sing sithik.

Sorotan Pelanggan

Kompleks Komersial Downtown - Retrofit Pengisian EV Parkir Bawah Tanah

Latar mburi

Komplek panggunaan campuran premium ing pusat kutha utama Eropa ngrancang kanggo ngganti pangisi daya cepet DC menyang parkir mobil lemah telung tingkat. Fasilitas kasebut nglayani tamu hotel, nyewo kantor, lan pengunjung ritel, kanthi jumlah akeh sing njaluk pangisian daya EV. Manajemen pengin nginstal pangisi daya cepet tanpa kelangan papan parkir utawa ngalangi lorong nyopir sing sempit.

Tantangan

Parkir mobil basement nyedhiyakake kendala fisik sing khas kanggo bangunan kutha lawas:

●  Tempat parkir sing sempit kanthi radii putar sing nyenyet ora ana papan kanggo lemari pangisi daya sing ngadeg ing lantai.

●  Kolom-kolom struktural asring ana nanging tembok-tembok ana ing pucuke akeh teluk.

●  Watesan dhuwur langit-langit lan saluran ventilasi winates reresik overhead.

●  Jantai beton ora bisa digali kanthi akeh kanggo daya anyar - tray kabel sisih tembok sing ana kudu digunakake.

●  Pakaryan konstruksi ora bisa ngganggu operasi parkir saben dina; instalasi kudu resik, cepet, lan minimally invasif.

●  Pangisi daya DC sing ngadeg ing lantai diilangi awal. Dheweke bakal ngenggoni ruang teluk sing larang, bantalan konkrit sing dibutuhake, lan nggawe alangan ing jalur nyopir sing wis nyenyet.

Napa Pengisi Daya DC Tunggal Dipasang ing Tembok?

Tembok keliling beton bangunan lan kolom struktural nyedhiyakake permukaan sing dipasang ing endhas parkir sing ana. Unit sing dipasang ing tembok bedhil siji bisa dipasang ing ndhuwur saben teluk EV khusus, ngladeni kendaraan siji-sijine tanpa njupuk papan apa wae.

Sasis kompak pangisi daya - kira-kira siji-katelu ukurane padha karo lantai - dipasang flush ing tembok, ninggalake ambane teluk lengkap kasedhiya kanggo parkir kendaraan. Holster kabel sing dipasang ing sisih terintegrasi njaga kabel pangisi daya saka lemah, ngilangi bebaya trip ing trotoar pejalan kaki.

Sing penting, desain sing dipasang ing tembok tegese ora ana jangkar lemah, ora ana beton sing pecah, lan ora ana penutupan teluk sajrone instalasi. Kabeh kabel daya dialihake liwat tray kabel sisih tembok sing wis ana lan diakhiri langsung menyang ndhuwur utawa mburi lampiran pangisi daya.

Kanggo sawetara teluk baris tengah sing ora ana tembok utawa kolom, pedestal baja opsional dipasang. Iki ngidini model pangisi daya padha diinstal ing kolom freestanding slim, manggoni bagian sekedhik saka tilas saka kabinet lantai-ngadeg lengkap. Panyebaran wall-mount lan pedestal campuran nggunakake siji produk standar, nyederhanakake pengadaan, persediaan suku cadang, lan latihan pangopènan.

Penyebaran

Patang puluh saka Single-Gun Wall Mounted DC Fast Charger - dikonfigurasi karo konektor CCS2 - dipasang ing telung tingkat ruang paling ngisor. Telung puluh enem unit dipasang ing tembok ing tembok beton lan kolom struktural; papat Unit digunakake kit pedestal kanggo teluk baris tengah. Instalasi rampung ing sanjabane jam parkir puncak kanthi mundhut teluk nul. Integrasi backend OCPP nyambungake kabeh patang puluh unit menyang platform manajemen pusat bangunan, mbisakake otentikasi pangguna liwat kertu akses hotel lan kantor sing ana, tagihan saben sesi, lan ngawasi wektu nyata.

Asil

●  Patang puluh teluk sing nduweni kemampuan EV digawe tanpa ngorbanake papan parkir sing wis ana — faktor penentu kanggo manajemen kompleks.

●  Biaya instalasi luwih murah tinimbang alternatif sing ngadeg ing lantai amarga ngilangi bantalan beton, trenching lemah, lan modifikasi struktur.

●  Pendekatan tembok-lan-pedestal campuran ngrampungake saben tantangan tata letak teluk kanthi nggunakake model pangisi daya, supaya proses pengadaan proyek tetep prasaja.

●  Tamu hotel, nyewo kantor, lan pembeli saiki ngakses daya cepet nggunakake kertu akses bangunan sing wis ana, kanthi biaya otomatis ditagih menyang kamar, sewa, utawa aplikasi pambayaran.

●  Manajer properti nglaporake kenaikan sing bisa diukur ing skor kepuasan tamu hotel lan nganyari sewa kantor amarga fasilitas pangisian daya EV.

●  Sawise diluncurake kanthi sukses, pemilik bangunan wis nemtokake solusi sing dipasang ing tembok sing padha kanggo rong properti tambahan ing kutha.
