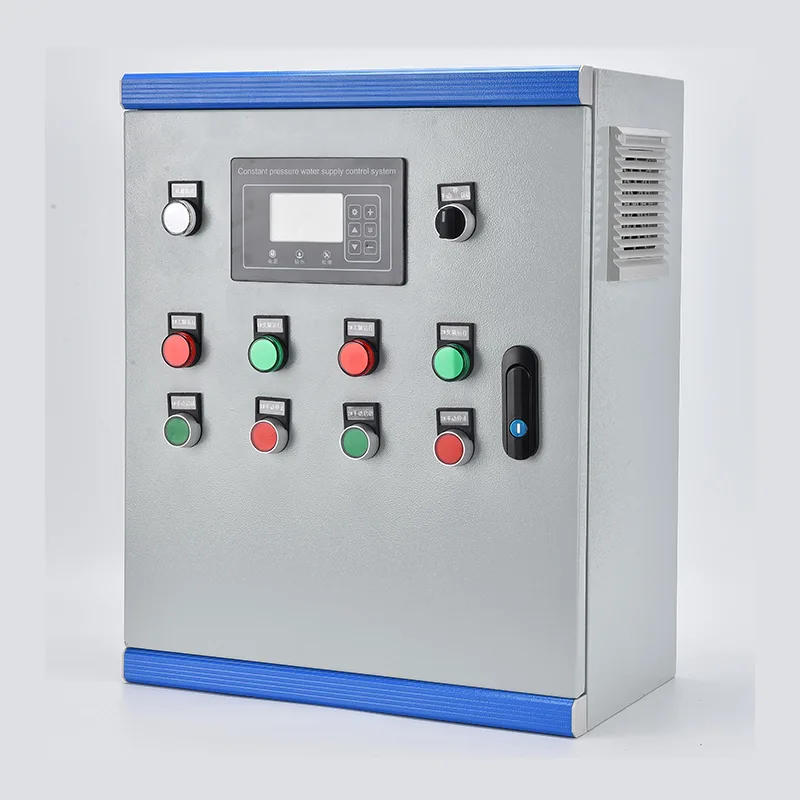

Kabinet Kontrol Pasokan Banyu Tekanan Konstan

Kabinet Kontrol Pasokan Banyu Tekanan Konstan nggabungake VFD, PLC utawa pengontrol pompa darmabakti, pemutus sirkuit mlebu, kontaktor output saben pompa, trafo kontrol, lan antarmuka pemancar tekanan menyang pager tunggal. Rating daya rentang 0,75 kW nganti 400 kW ing 380–480 V telung fase. Sensor tekanan ing header utama menehi sinyal 4-20 mA menyang pengontrol, sing terus-terusan mbandhingake tekanan nyata marang setpoint sing ditemtokake pangguna lan nyetel frekuensi output VFD liwat loop PID kanggo njaga regulasi ing ± 0,02 MPa. Ing sistem multi-pompa, pompa timbal makaryakke ing kontrol VFD nalika pumps lag diwiwiti kanthi urutan utawa dibuwang amarga dikarepake fluktuasi. Saldo rotasi tugas mbukak jam ing kabeh pompa. Proteksi kalebu garing-run, kakehan, mundhut phase, short circuit, lan overpressure. Layar demek HMI sing dipasang ing lawang nampilake tekanan sistem, status pompa, frekuensi, log kesalahan, lan data energi. Komunikasi liwat Modbus RTU/TCP utawa gateway maya 4G opsional mbisakake pemantauan remot lan integrasi SCADA. Enclosure digawe saka baja galvanis kanthi lapisan bubuk, standar IP54 utawa nganti IP65 kanggo panggunaan ruangan.

Aplikasi Ideal

Yen tekanan banyu kudu tetep konsisten sanajan ana owah-owahan panjaluk, Kabinet Kontrol Pasokan Banyu Tekanan Konstan ngganti panyimpenan gravitasi lan pompa kacepetan tetep kanthi kontrol otomatis lan responsif.

Pasokan Air Kotamadya & Stasiun Booster

Jaringan banyu kutha ngalami owah-owahan tekanan sing amba ing antarane jam sibuk lan wektu aliran sewengi. Kabinet njaga tekanan konstan ing titik jaringan sing ditunjuk kanthi modulasi kecepatan pompa lan pementasan, ngilangi kecemplung lan mundhak sing nyuda sendi pipa lan ngasilake keluhan layanan. Kanggo stasiun booster ing sadawane transmisi dawa, loop PID adaptasi kanggo ngganti tekanan hulu lan offtake hilir variabel.

Bangunan Omah & Komersial Bertingkat

Menara apartemen, hotel, lan blok kantor mbutuhake tekanan sing dipercaya ing lantai ndhuwur. Kabinet tekanan konstan kanthi pompa multi-tataran vertikal kanthi otomatis nyetel output supaya cocog karo kabutuhan adhedhasar pendhudhuk - luwih murah ing wayah awan, luwih dhuwur nalika puncak esuk lan sore. Sistem kasebut ngilangi kebutuhan kanggo tank gendheng sing gedhe banget bebarengan karo beban struktural, risiko legionella, lan syarat akses pangopènan.

Proses Industri & Cooling Water

Pabrik pabrik, fasilitas pangolahan panganan, lan pembangkit listrik mbutuhake banyu proses kanthi tekanan sing dikontrol kanthi ketat. Kabinet nyedhiyakake dandanan menara pendingin, garis cuci, feed boiler, lan sirkuit banyu produksi kanthi akurasi regulasi sing cocog kanggo kabutuhan proses. Kontrol basis VFD ngilangi sampah energi lan nyandhang tutup sing ana gandhengane karo throttling.

Irigasi Pertanian

Sistem drip, sprinkler, lan center-pivot skala gedhe mbutuhake aliran variabel ing tekanan stabil ing zona lapangan kanthi karakteristik emitor sing beda. Kabinet nangani macem-macem konfigurasi pump, kalebu borehole submersible lan Pumps nyurung horisontal, otomatis cocog output kanggo nomer zona irigasi mbukak. Dibangun ing pangayoman garing-roto safeguards pumps sak owah-owahan tingkat banyu sumber.

Pasokan Air Desa & Masyarakat

Sistem desa lan pemukiman terpencil entuk manfaat saka manajemen tekanan otomatis sing ngganti operasi pompa manual. Terintegrasi karo sensor tingkat tank panyimpenan, kabinèt diwiwiti lan mandheg kanthi otomatis kanggo njaga isi tank nalika ngirim tekanan konstan kanggo konsumen. Ngawasi remot liwat 4G ngidini operator siji ngatur sawetara stasiun sing kasebar saka telpon seluler utawa SCADA tengah.

Hotel, Resort & Hospitality

Resor lan fasilitas luang kanthi bangunan sing nyebar ing sawijining situs mbutuhake tekanan seragam kanggo kamar tamu, pawon, umbah-umbah, lan lansekap. Kabinet ngatur macem-macem pompa kanggo nyukupi panjaluk puncak esuk lan sore nalika nyuda energi sajrone jam-jam sibuk, kanthi sistem biasane ana ing mode turu sewengi.

Teknik Deep Dive

Kabinet Kontrol Pasokan Banyu Tekanan Konstan nggabungake kontrol kacepetan VFD, urutan pompa basis PLC, lan proteksi lengkap dadi kandang sing dipasang ing pabrik, nyedhiyakake manajemen tekanan otonom kanggo instalasi pompa tunggal nganti multi-pompa.

Regulasi Tekanan Loop Tertutup PID

Pemancar tekanan ing pipa header utama ngowahi tekanan banyu dadi sinyal analog 4-20 mA. Kontroler nganggo algoritma PID digital: gain proporsional nemtokake cara agresif sistem nanggapi panyimpangan tekanan, wektu integral ngilangi offset steady-state, lan damping turunan nyegah overshoot nalika owah-owahan aliran dadakan. Output PID langsung nyetel referensi frekuensi VFD, nyetel kacepetan pump kanggo cocog dikarepake ing wektu nyata. Akurasi regulasi sing umum ana ing ± 0,02 MPa yen disetel kanggo karakteristik sistem tartamtu - dawa pipa, kurva pompa, lan volume wadhah tekanan.

Multi-Pump Sequencing Logic

Nalika dikarepake ngluwihi kapasitas pump VFD-mimpin siji, controller orane tumrap sekolah Pumps tambahan menyang operasi. Pompa timbal mlaku ing kontrol VFD. Yen tekan frekuensi maksimum lan meksa isih tumiba ngisor setpoint, controller nransfer pump iki kanggo operasi tetep-kacepetan liwat contactor bypass lan miwiti pump lag ing kontrol VFD. Nalika panjaluk mudhun lan VFD tekan frekuensi minimal kanthi tekanan ing ndhuwur setpoint, pompa lag diwutahake siji-sijine lan pompa timbal bali menyang kontrol kacepetan variabel. Iki njamin mung siji pompa sing mlaku kanthi kacepetan variabel sawayah-wayah, dene liyane beroperasi kanthi kacepetan tetep cedhak karo titik efisiensi sing paling apik.

Rotasi tugas lan Ekualisasi

Kanggo nyebarake nyandhang roto-roto, controller muter sebutan pump timbal adhedhasar jam roto kumulatif utawa count wiwitan. Pompa kanthi jam paling cendhek dadi timbal sabanjure nalika rotasi micu, sing kedadeyan ing kahanan aliran sing sithik kanggo ngindhari gangguan tekanan. A pump dijupuk offline kanggo pangopènan dikunci metu saka rotasi liwat input digital, lan controller relocates tugas tengen pumps isih.

Turu, Tangi, lan Manajemen Arus Kurang

Sajrone periode nul-dijaluk - sewengi ing bangunan komersial, contone - VFD pungkasanipun tekan frekuensi minimal nalika tekanan terus ing setpoint. Sawise wektu tundha sing bisa dikonfigurasi, pengontrol mlebu mode turu lan mandheg kabeh pompa. Tank diafragma cilik njaga tekanan sistem nalika turu. Nalika meksa bosok kanggo ambang tangi, controller miwiti maneh pump timbal lan ramps kanggo mulihake meksa. Siklus iki nyegah pompa mlaku nglawan katup sing ditutup kanggo wektu sing suwe, ngirit energi lan nglindhungi pompa saka panas banget.

Suite Proteksi Pompa

Kontroler nyedhiyakake proteksi khusus pompa ngluwihi kakehan motor standar. Deteksi Dry-run nggunakake salah siji input digital saka probe tingkat sumur utawa motor undercurrent sensing. Overpressure trip karo otomatis reset nyegah karusakan pipa yen tutup nutup dumadakan. Lockout siklus kanthi cepet mbatesi jumlah wiwitan saben jam kanggo nglindhungi gulungan motor. Fase mundhut lan ngawasi urutan fase nyegah karusakan mekanik saka rotasi mbalikke. Kabeh acara trip diwenehi tandha wektu lan disimpen ing log kesalahan, kanthi jumlah sing bisa dikonfigurasi saka upaya reset otomatis sadurunge lockout mbutuhake campur tangan operator.

VFD Drive Arsitektur

VFD dipilih kanggo tugas pompa torsi variabel kanthi rating kakehan 110% sajrone 60 detik. Kapabilitas fly-start ngidini miwiti maneh kanthi lancar menyang pompa pesisir tanpa kesandung arus luwih. Pemrograman frekuensi skip ngindhari pita resonansi mekanik. Optimasi energi otomatis nyuda arus magnetisasi motor kanthi beban entheng, ngirit energi tambahan nalika pompa mlaku ing ngisor kacepetan. A dibangun ing DC link keselak lan RFI Filter nyilikake injeksi saiki harmonik menyang sumber.

HMI lan Antarmuka Operator

Layar demek warna sing dipasang ing lawang nyedhiyakake tekanan lan setpoint sistem wektu nyata, status pompa individu, jam kerja kumulatif lan count wiwitan saben pompa, weker aktif kanthi riwayat kesalahan, lan akses parameter sing dilindhungi sandi. Kontrol override manual ndhukung aktivitas komisioning lan pangopènan.

Ngawasi lan Komunikasi Jarak Jauh

Standar RS485 Modbus RTU nyambung menyang situs SCADA utawa peralatan telemetri. Gerbang awan 4G utawa Ethernet opsional ngidini akses remot liwat browser web utawa aplikasi smartphone, ngirimake tekanan wektu nyata, status pompa, konsumsi energi, lan kabar push weker. Operator bisa nyetel setpoint tekanan mbatalake kanggo syarat sistem tartamtu.

Enclosure lan Konstruksi Lingkungan

Kabinet sing ngadeg ing lantai nggunakake lembaran baja galvanis 1.5-2.0 mm kanthi lapisan bubuk tahan UV. IP54 minangka standar kanggo kamar pompa njero ruangan. IP55 utawa IP65 kasedhiya kanggo lingkungan njaba ruangan lan perawatan banyu. Ventilasi udara paksa sing disaring kanthi kontrol kipas termostatik njaga suhu internal ing sawetara operasi VFD. Kanggo instalasi ruangan tropis utawa ara-ara samun, kanopi sunshade lan pemanas anti-kondensasi bisa ditemtokake. Entri kabel liwat piring kelenjar ing basa kabinet. Kabinet dirancang lan dibangun kanggo IEC 61439-1/2, kanthi kabeh komponen sing ditandhani CE lan sertifikasi regional kasedhiya.

Pitakonan sing Sering Ditakoni

Q1: Kepiye kabinet njaga tekanan konstan?

Sensor tekanan ing header banyu utama terus-terusan ngukur tekanan sistem lan ngirim sinyal 4-20 mA menyang pengontrol. Algoritma PID controller mbandhingake tekanan nyata marang target sing disetel pangguna. Yen tekanan mudhun, nambah frekuensi output VFD kanggo nyepetake pompa. Yen meksa mundhak, iku slows pump. Regulasi loop tertutup iki terus-terusan, biasane nahan tekanan ing ± 0,02 MPa saka setpoint.

Q2: Pira pirang-pirang pompa sing bisa dikontrol Kabinet Kontrol Tekanan Banyu Konstan?

Konfigurasi standar ndhukung 1 nganti 6 pompa, kanthi 2 utawa 3 pompa minangka panyebaran sing paling umum. Ing sistem multi-pompa, VFD siji drive pump variabel-kacepetan nalika pump tambahan miwiti ing kacepetan tetep nalika dikarepake mundhak. Kabeh pump sequencing, alternation, lan fault changeover logika dibangun ing controller.

Q3: Apa bedane kabinet iki lan nginstal VFD sing kapisah ing saben pompa?

Kabinet kasebut nyedhiyakake sistem kontrol lengkap - logika urutan pompa, loop PID tekanan, gantian otomatis, owah-owahan fault, fungsi turu / tangi, lan antarmuka pangguna siji - kabeh wis kabel lan diuji pabrik. VFD individu ora bisa koordinasi operasi multi-pompa tanpa engineering external wujud.

Q4: Apa sistem bisa nganggo utawa tanpa tank panyimpenan?

loro-lorone. Ing aplikasi tank-fill, controller njaga tekanan sistem nalika sensor level ing tank nyedhiyakake wewenang wiwitan / mandheg. Ing konfigurasi utama langsung, controller njaga tekanan baris langsung ing pipa distribusi, modulasi kacepetan pump kanggo cocog dikarepake konsumen tanpa tank panyimpenan.

Q5: Apa jinis pompa sing kompatibel?

Kabinet ngontrol motor induksi telung fase standar sing digunakake ing pompa borehole submersible, pompa multi-tahap vertikal, pompa sentrifugal end-nyedhot horisontal, lan pompa booster inline, ing 380–480 V, 50/60 Hz. Motor magnet permanen uga bisa didorong karo VFD sing kompatibel.

Q6: Apa sawetara daya sing kasedhiya?

Konfigurasi standar kalebu 0,75 kW nganti 400 kW. Ukuran kabinet adhedhasar jumlah pompa, arus beban lengkap saben pompa, lan tingkat kesalahan situs. Insinyur kita bakal milih VFD, kontaktor, pemutus sirkuit, lan sistem busbar saka data pompa sampeyan.

Q7: Apa pilihan ngawasi remot kasedhiya?

Standar RS485 Modbus RTU nyambung menyang situs SCADA. Gerbang 4G utawa Ethernet opsional nyambung menyang platform maya, nyedhiyakake akses liwat browser web utawa aplikasi smartphone menyang tekanan wektu nyata, status pompa, konsumsi energi, weker kesalahan, lan data sejarah. SMS utawa app push kabar menehi tandha operator kanggo fault.

Q8: Pangopènan apa sing dibutuhake kabinet?

Pemriksaan saben wulan segel lawang lan saringan ventilasi. Priksa triwulanan mandap daya. Tes fungsional taunan piranti safety lan logika gantian. Penggemar pendingin VFD lan kapasitor link DC duwe umur layanan 5-10 taun lan bisa diganti. Pemancar tekanan kudu dikalibrasi saben taun.

Q9: Kepiye sistem iki ngirit energi dibandhingake pompa tradisional?

Pompa kanthi kacepetan konstan kanthi katup throttling mbuang energi sing dipompa nglawan larangan buatan. VFD cocog kacepetan pump langsung kanggo dikarepake. Amarga timbangan daya pompa nganggo kubus kacepetan, pompa kanthi kacepetan 80% narik kira-kira 50% energi kacepetan lengkap. Kanthi mode ngaso sajrone wektu nul panjaluk, panginstalan biasane entuk pengurangan energi 20% nganti 40%.

Peningkatan Pasokan Air Sekunder Kotamadya - Distrik Perumahan Bertingkat Tinggi

Latar mburi

Panguwasa banyu kotamadya ing kutha utama Asia ngatur luwih saka 80 stasiun booster pasokan banyu sekunder sing nglayani komunitas omah sing dhuwur. Saben stasiun nyedhiyakake 200 nganti 800 apartemen ing antarane menara saka 18 nganti 35 jubin. Peralatan sing ana wis tuwa - sawetara stasiun nggunakake tank gendheng karo isi ulang float-valve, liyane nggunakake set pump kacepetan tetep kanthi katup nyuda tekanan. Pamrentah kutha mrentahake upgrade kanggo nambah kualitas tekanan, mbusak tank gendheng kanthi alasan kesehatan umum, lan nyuda konsumsi energi pompa.

Tantangan

Saben stasiun booster nyedhiyakake menara kanthi profil panjaluk sing beda: puncak esuk lan sore sing cetha, panjaluk awan moderat, lan aliran cedhak nol sewengi. Pompa kacepetan tetep sing ana mlaku kanthi kapasitas lengkap tanpa dipikirake, ngetokake tekanan sing berlebihan liwat katup sing nyuda tekanan. Iki mbuwang energi sing akeh nalika ngasilake panas lan swara ing kamar pompa. Tank gendheng kudu dicopot kanggo nyukupi peraturan kesehatan anyar, lan otoritas mbutuhake kabeh stasiun anyar kanggo nglaporake data menyang platform SCADA tengah. Ruang fisik uga nyenyet - umume kamar pompa dipasang menyang ruang paling ngisor kanthi dhuwur langit-langit sing winates lan akses sing diwatesi.

Napa Pilih Kabinet Kontrol Pasokan Banyu Tekanan Konstan?

Sawise pilot sukses ing telung stasiun, panguwasa milih kabinèt tekanan konstan pabrik-direkayasa. A enclosure siji manggoni VFD, controller, kontaktor output kanggo telung Pumps multi-tataran vertikal, antarmuka tekanan, lan layar demek HMI - cocog tilas panel lawas. Kontrol tekanan PID ngidini katup sing nyuda tekanan bisa dicopot kabeh. Kacepetan pompa timbal beda-beda kanggo cocog karo panjaluk, kanthi pompa tambahan sing dibutuhake. Sewengi, sistem turu, tekanan ditahan dening prau diafragma cilik.

Tekanan banyu ing apartemen ing lantai ndhuwur stabil ing minimal peraturan preduli saka panjaluk, tanpa tekanan keluwihan ing lantai ngisor sing disebabake dening sistem lawas. Konsumsi energi diukur saben stasiun lan dikirim menyang SCADA panguwasa liwat Modbus, menehi operator visibilitas nyata-wektu lan kemampuan kanggo nyetel setpoints tekanan mbatalake kanggo saben dhuwur tartamtu menara.

Penyebaran

Telung puluh loro kabinèt tekanan konstan dipasang ing tahap pisanan sajrone 18 sasi. Saben kabinèt wis diisi data pompa lan setpoint tekanan sing cocog karo menara tartamtu. Pasokan listrik sing disambungake ing situs, kabel motor pompa, lan pemancar tekanan - biasane rampung ing sedina saben stasiun.

Asil

●  Keluhan tekanan saka warga ing lantai paling dhuwur ing 32 komunitas mudhun dadi nol sajrone telung sasi sawise komisi.

●  Konsumsi energi pompa mudhun rata-rata 35% dibandhingake karo garis dasar kacepetan tetep sadurunge, ngluwihi target 25% panguwasa.

●  Tank gendheng dicopot lan dicopot, ngilangi biaya pangopènan lan kualitas banyu sing ana gandhengane.

●  Tim operasi rong wong saiki ngatur kabeh 32 stasiun saka jarak adoh saka SCADA pusat.

●  Panguwasa wis nggawe standar kabinèt tekanan konstan kanggo 50 stasiun sing isih ana, kanthi tahap loro sing lagi ditindakake.
