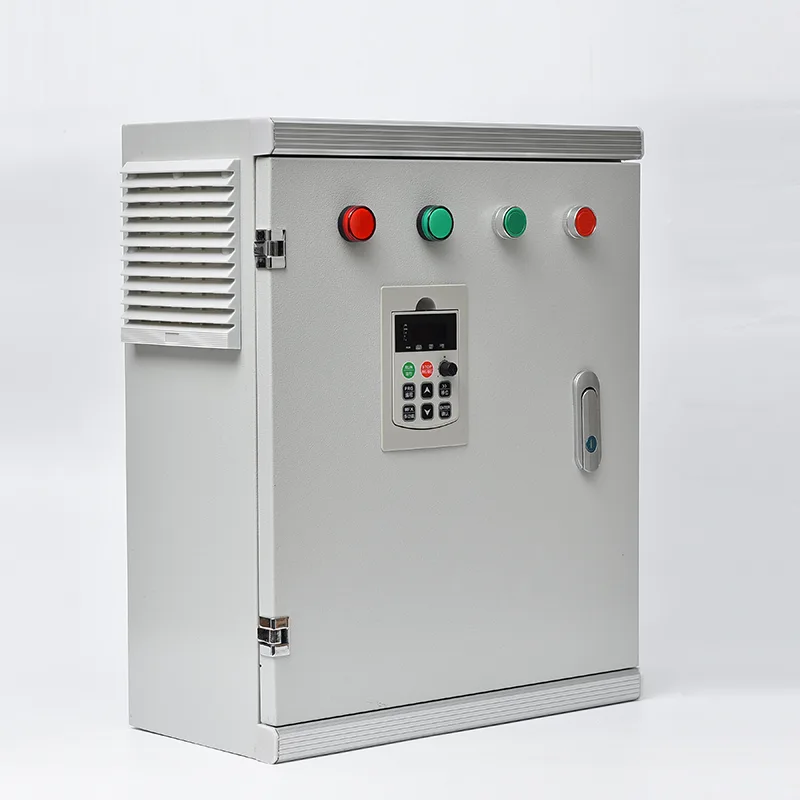

Kothak Kontrol Irigasi Cerdas

Kothak kontrol nggabungake PLC utawa pengontrol irigasi khusus, pemutus sirkuit, kontaktor pompa utawa VFD, terminal output katup, trafo kontrol, lan proteksi lonjakan ing tembok tunggal utawa pager sing ngadeg ing lantai. Iki nampa input saka sensor kelembapan lemah, gauge udan, sensor suhu lan kelembapan, meter aliran, lan pemancar tekanan, banjur nglakokake jadwal irigasi sing diprogram ing zona sing bisa dikonfigurasi - biasane 4 nganti 120 katup solenoid gumantung model - kanthi urutan utawa ing klompok tumpang tindih. Logika wiwitan pompa njamin pompa utama utawa pompa booster aktif sadurunge klep mbukak lan mati sawise kabeh klep ditutup, nyegah garing lan tekanan mundhak. Modul komunikasi 4G/LoRa/Wi-Fi terintegrasi ngirimake data lapangan wektu nyata lan status operasional menyang platform maya, ing ngendi petani bisa ndeleng riwayat irigasi, nyetel jadwal, lan nampa weker kesalahan liwat aplikasi smartphone utawa dashboard web. Kontrol fertigasi multi-saluran kasedhiya minangka pilihan, ngidini dosis pupuk cair utawa asam sing tepat liwat pompa injeksi sing bisa dikonfigurasi adhedhasar target EC lan nilai pH. Enclosure digawe saka baja galvanis utawa tahan karat kanthi lapisan bubuk tahan cuaca, dirating IP55 utawa ndhuwur kanggo instalasi ruangan. Kompatibilitas tenaga surya karo serep baterei kasedhiya kanggo situs off-grid, nalika model AC standar nutupi 110 V kanggo 415 V siji-phase utawa telung-phase persediaan.

Aplikasi Ideal

Saka trowongan hortikultura cilik nganti operasi kebon sing akeh, Smart Irigasi Control Box ngganti irigasi manual lan guesswork kanthi otomatis, manajemen banyu sing didhukung sensor sing nanggapi apa sing dibutuhake pamotongan.

Irigasi Pertanian & Tanam Broadacre

Tanduran lapangan, kebon, lan kebon anggur kanthi ukuran gedhe entuk manfaat saka irigasi otomatis multi-zona sing ngatur puluhan katup solenoid ing properti kasebut. Kontroler ngurutake zona siji-sijine kanggo njaga tekanan sistem sing stabil nalika ngirim banyu miturut ambang kelembapan lemah, tahap pertumbuhan potong, lan data evapotranspirasi lokal. Integrasi meter aliran menehi konfirmasi nyata-wektu yen saben siklus irigasi ngirim volume sing dituju, macet utawa pipa pecah langsung.

Greenhouse & Cropping sing dilindhungi

Lingkungan omah kaca mbutuhake kontrol banyu lan nutrisi sing tepat ing papan sing akeh. Kothak kontrol digabungake karo sensor lingkungan - suhu, kelembapan, intensitas cahya, lan kelembapan substrat - kanggo micu irigasi adhedhasar panjaluk tanduran tinimbang wektu tetep. Injectors fertigasi multi-saluran dosis pupuk cair lan adjuster pH ing kontrol EC/pH loop tertutup, njamin saben potong nampa resep nutrisi sing tepat ing konsentrasi sing tepat. Akses remot ngidini petani ngawasi pirang-pirang teluk omah kaca saka siji smartphone.

Lanskap & Ruang Hijau Kotamadya

Taman, lapangan olahraga, lapangan golf, lan lanskap pinggir dalan sing dioperasèkaké déning panguwasa kotamadya mbutuhake irigasi sing bisa dipercaya lan bisa diprogram ing saindhenging situs sing kasebar. Kothak kontrol ngatur sawetara stasiun katup solenoid ing jadwal basis wektu utawa sensor-dipicu, karo input sensor udan kanthi otomatis nundha irigasi nalika cuaca udan supaya ora sampah banyu. Konektivitas 4G mbisakake manajemen terpusat saka pusat operasi kutha, nyuda kabutuhan kru pangopènan kanggo ngunjungi saben situs.

Peternakan Remote Solar-Powered

Akeh situs pertanian ora duwe listrik jaringan sing dipercaya. Kothak kontrol bisa dikonfigurasi nganggo susunan panel surya, bank baterei, lan output katup solenoid DC daya rendah kanggo operasi off-grid kanthi otonom. Kontroler ngatur wiwitan pompa (saka sumur bor solar utawa feed tank), urutan katup zona, lan transmisi data - kabeh didhukung dening sistem fotovoltaik ing situs.

Hortikultura, Pembibitan & Tanaman Khusus

Pembibitan kontainer, peternakan woh wohan beri, lan operasi kembang potong asring ngilekake banyu ing zona cilik kanthi jinis potong sing beda-beda, saben-saben mbutuhake rezim mbanyoni sing beda. Kothak kontrol ndhukung jadwal sing diprogram saben zona kanthi wektu wiwitan, durasi mlaku, lan resep fertigasi. Override adhedhasar Kelembapan lemah ngalangi mbanyoni luwih saka crops sensitif, nalika urutan sprinkler pangayoman Frost bisa micu dening ambang sensor suhu.

Distrik Irigasi & Skema Komunal

Ing wilayah ngendi banyu diparengake dening volume utawa wektu kanggo petani individu, kothak kontrol ndhukung kertu IC utawa RFID otentikasi pangguna kanggo pangukuran banyu tetanèn. Konsumsi saben pangguna dicathet lan diunggah menyang platform manajemen, mbisakake alokasi banyu adhedhasar ragad, watesan penarikan taunan, lan mateni pompa otomatis nalika kuota ngluwihi.

3. Teknik Deep Dive

Kothak Kontrol Irigasi Cerdas nggabungake urutan basis PLC, pangolahan input multi-sensor, lan manajemen daya kelas industri dadi siji kandang sing diuji pabrik, ngirimake otomatisasi irigasi sing dipercaya lan ora dijaga ing macem-macem kahanan lapangan.

Inti Controller lan Logika Pemrograman

Kothak kontrol dibangun ing sekitar PLC industri utawa pengontrol irigasi khusus kanthi I / O sing bisa dikonfigurasi. Kontroler nglakokake program irigasi sing nemtokake zona sing diaktifake, ing urutan apa, suwene suwene, lan ing kahanan wiwitan. Pilihan penjadwalan kalebu basis wektu (dina lan wektu tartamtu), basis sensor (ambang kelembapan lemah, deteksi udan), lan basis interval (saben N jam utawa dina). Kontroler uga ngatur logika wiwitan pompa: relay pompa utama ditutup sadurunge energi solenoid katup pisanan, lan tetep ditutup nganti tutup pungkasan ditutup plus periode run-on sing bisa dikonfigurasi kanggo nyemprotake garis utama. Urutan iki nyegah pambukaan katup marang pompa garing, ngilangi palu banyu saka wiwitan lan mandheg kanthi tiba-tiba, lan nglindhungi pompa saka operasi mati. Kanggo operasi multi-zona, tundha antar-zona sing bisa diatur ngidini tekanan sistem stabil ing antarane transisi katup.

Input Sensor lan Pemantauan Lingkungan

Kothak kontrol nampa sawetara input sensor lapangan: sinyal analog 4–20 mA utawa 0–10 V saka probe kelembapan lemah, pemancar tekanan, lan meter aliran; input pulsa digital saka meter aliran lan gauge udan; input on/off digital saka switch float lan switch tekanan; lan data RS485 Modbus RTU saka sensor lemah multi-parameter sing ngukur kelembapan, suhu, lan konduktivitas listrik. Kontroler terus-terusan mindai kabeh input, mbandhingake wacan karo ambang sing ditemtokake pangguna. Yen kelembapan lemah mudhun ing sangisore target, irigasi dipicu. Yen curah udan dideteksi, irigasi sing dijadwalake ditundha. Yen tingkat aliran nyimpang saka kisaran samesthine, weker pipa-break utawa diblokir-emitor kui. Kabeh data sensor diwenehi tandha wektu lan dicathet kanggo analisis tren.

Katup lan Pump Control Outputs

Output katup biasane 24 VAC utawa 12 VDC, kompatibel karo katup solenoid irigasi standar. Konfigurasi output ndhukung solenoida latching AC (pulsa sesaat kanggo mbukak/nutup) lan solenoids latching DC kanggo aplikasi off-grid kurang daya. Output pompa minangka kontak relay sing dirating kanggo kumparan kontaktor motor pompa utawa printah wiwitan VFD. Kanggo situs sing nggunakake pompa kacepetan variabel, output analog 4-20 mA utawa 0-10 V nyedhiyakake referensi kacepetan menyang VFD adhedhasar tekanan sistem utawa dikarepake aliran. Saben output digabungake lan diisolasi kanthi optik saka pengontrol kanggo nyegah kesalahan kabel lapangan saka ngrusak prosesor.

Komunikasi lan Manajemen Jarak Jauh

Kothak kontrol kalebu modem seluler 4G, modul LoRa, antarmuka Wi-Fi, utawa port Ethernet gumantung saka infrastruktur situs. Data dikirim menyang platform maya nggunakake protokol MQTT utawa HTTP. Platform kasebut nyedhiyakake dashboard web lan aplikasi smartphone (iOS lan Android) kanggo ngawasi wektu nyata kabeh sensor lan output sing disambungake, pangaturan jadwal remot, override manual katup utawa pompa individu, notifikasi weker liwat pesen push utawa SMS, lan grafik data sejarah kelembapan lemah, aliran, tekanan, lan acara irigasi. Kanggo situs karo sistem SCADA ana, controller ndhukung Modbus RTU liwat RS485 utawa Modbus TCP, mbabarake kabeh I / O TCTerms lan paramèter konfigurasi kanggo integrasi langsung tanpa lapisan maya.

Integrasi Fertigasi

Nalika modul fertigasi opsional kalebu, kothak kontrol ngatur siji kanggo papat saluran injeksi, saben karo pump dosis darmabakti utawa injector venturi. Kontroler ngawasi meter aliran utama irigasi kanggo ngetung tingkat injeksi sing dibutuhake adhedhasar rasio pupuk target, banjur modulasi pompa dosis kanggo njaga setpoint. Ing konfigurasi sing dikontrol EC / pH, sensor ing jalur utama irigasi utawa garis bali menehi umpan balik, lan pengontrol nyetel tarif injeksi liwat loop PID kanggo njaga konsentrasi nutrisi lan pH ing pita sing ditemtokake. Output kontrol agitator njaga tangki stok pupuk dicampur.

Power Supply lan Konfigurasi Off-Grid

Kothak kontrol standar beroperasi saka siji-fase 110–240 VAC utawa telung fase 380–415 VAC sumber utama. Trafo kontrol nyedhiyakake 24 VAC / VDC kanggo output pengontrol lan katup. Konfigurasi off-grid nggabungake pengontrol daya solar MPPT, array PV (biasane 300 W nganti 1.000 W), lan bank baterei siklus jero (12 V utawa 24 V). Kontroler ngawasi kahanan baterei lan bisa nyuda beban sing ora kritis utawa nundha irigasi sing dijadwalake yen voltase baterei mudhun menyang ambang daya sedheng sing ditemtokake pangguna. Katup solenoid DC latching, sing nganggo daya mung nalika mbukak / nutup pulsa sedhela, ditemtokake kanggo situs solar kanggo nyilikake syarat kapasitas baterei.

Enclosure lan Proteksi Lingkungan

Enclosure digawe saka lembaran baja galvanis 1.5–2.0 mm utawa baja tahan karat kelas 304 kanthi lapisan bubuk tahan UV. Rating standar IP55 cocog kanggo dipasang ing tembok ruangan utawa dipasang ing pojok area irigasi. Kanggo lingkungan sing rawan banjir utawa asor dhuwur, IP65 kasedhiya. Kanopi sunshade dianjurake kanggo instalasi langsung srengenge ing iklim tropis. Entri kabel liwat kelenjar komprèsi sing dirating IP ing basis enclosure. Ventilasi internal pasif, kanthi saluran ambegan ngimbangi tekanan nalika ora kalebu kelembapan lan serangga. Kabeh papan sirkuit internal dilapisi kanthi konsisten kanggo nyegah karat saka kelembapan lan uap kimia pertanian. Piranti proteksi surge ing saluran daya lan komunikasi sing mlebu nglindhungi transien sing disebabake dening kilat. A isolator utama lawang-interlocked menehi akses pangopènan aman. Kontroler nyimpen kabeh program, jadwal, lan data sing dicathet ing memori sing ora molah malih, njamin mundhut data nol sajrone gangguan listrik.

4. Pitakonan sing Sering Ditakoni

Q1: Apa jinis sensor sing bisa nyambungake kothak kontrol?

Kothak kontrol nampa: sensor kelembapan lemah (tensiometric, kapasitansi, utawa jinis TDR kanthi 4–20 mA, 0–10 V, utawa output Modbus RS485), pengukur udan (input pulsa), meter aliran (pulsa utawa 4–20 mA), pemancar tekanan (4–20 mA), sensor suhu lan kelembapan (4–20 level tank lan tanki ngambang) lan data stasiun cuaca (liwat Modbus saka stasiun cuaca eksternal utawa API awan). Insinyur kita bakal ngonfirmasi kompatibilitas sensor sajrone spesifikasi proyek.

Q2: Pira zona irigasi sing bisa diatur ing kothak kontrol?

Konfigurasi standar ndhukung 4 nganti 24 zona kabel. Modul ekspansi ngidini skala menyang 48, 72, utawa luwih zona. Kanggo panyebaran sing gedhe banget, unit terminal remot nirkabel sing komunikasi liwat LoRa bisa ngontrol kluster katup tambahan nganti pirang-pirang kilometer saka kothak kontrol utama, ngidini manajemen terpusat saka atusan zona ing sawijining properti.

Q3: Bisa kothak kontrol operate tanpa daya kothak?

ya wis. Konfigurasi off-grid kasedhiya karo pengontrol daya solar MPPT terpadu, panel PV, lan panyimpenan baterei siklus jero. Katup solenoid DC latching digunakake kanggo nyilikake konsumsi daya. Kontroler ngawasi status baterei lan bakal nundha operasi non-kritis yen voltase mudhun menyang ambang daya kurang. Konfigurasi iki akeh digunakake ing peternakan lan padang rumput sing adoh ing ngendi daya kothak ora ekonomis.

Q4: Apa aku bisa ngontrol sistem irigasi saka smartphone?

ya wis. Kothak kontrol ngirim data menyang platform awan liwat 4G, Wi-Fi, utawa Ethernet. Sampeyan bisa ndeleng kelembapan lemah wektu nyata, data aliran, lan status katup; miwiti utawa mungkasi irigasi saka jarak adoh; nyetel jadwal lan batesan; lan nampa kabar weker liwat pesen push utawa SMS - kabeh saka app smartphone kanca utawa dashboard web.

Q5: Kepiye pengontrol nangani proteksi pompa?

Pompa urutan pengontrol diwiwiti sadurunge katup mbukak lan pompa mandheg sawise kabeh klep ditutup, nyegah operasi mati. Yen meter aliran ora ndeteksi aliran sanajan pompa mlaku, weker garing digawe lan pompa mati. Input sensor tekanan mbisakake proteksi trip tekanan dhuwur lan tekanan rendah. Output pump bisa antarmuka karo wiwitan alus utawa VFD kanggo motor luwih gedhe.

P6: Apa sing kedadeyan ing irigasi yen komunikasi ilang?

Controller nyimpen kabeh program lan jadwal ing memori non-molah malih lokal. Yen komunikasi karo platform maya ilang, pengontrol terus nglakokake jadwal sing diprogram kanthi otomatis nggunakake jam wektu nyata internal. Kondisi wiwitan adhedhasar sensor (kelembapan lemah, gauge udan) uga terus beroperasi. Nalika komunikasi dibalekake, data buffer bakal disinkronake menyang awan.

Q7: Apa siji kothak kontrol bisa ngatur irigasi lan fertigasi?

ya wis. Modul fertigasi opsional ngatur siji nganti patang saluran injeksi kanthi pompa khusus utawa kontrol venturi. Dosis bisa adhedhasar wektu, injeksi proporsional aliran, utawa kontrol EC/pH loop tertutup kanthi nggunakake umpan balik saka sensor ing jalur utama irigasi. Output agitator njaga tangki stok pupuk ing suspensi.

Q8: Apa pangopènan kothak kontrol mbutuhake?

Pangopènan rutin minimal: inspeksi visual saben wulan saka enclosure lan segel lawang, mriksa saben wulan mandap daya kanggo tightness, lan testing fungsi taunan kabeh output katup lan input sensor. Yen sistem tenaga surya dipasang, terminal baterei lan tingkat elektrolit (kanggo baterei sing kebanjiran) kudu dipriksa saben wulan. Kontroler dhewe ora duwe bagean sing obah lan ora mbutuhake panggantos sing dijadwalake.

5. Operasi Orchard Skala Gedhe - Penyebaran Irigasi Multi-Zona Otomatis

Latar mburi

Sawijining perusahaan ngembang woh ing Eropah kidul ngatur 180 hektar woh-wohan watu lan kebon jeruk ing wilayah sing beralun. Irigasi dijupuk saka sawetara bolongan lan reservoir sing dienggo bareng, disebarake liwat jaringan saluran utama kanggo kira-kira 90 kluster katup solenoid sing nglayani blok kebon individu. Operasi wis ngilekake banyu ing jadwal wektu tetep sing dikelola kanthi manual dening buruh lapangan, sing nyopir ing antarane blok kanggo mbukak lan nutup klep ing wayah awan lan wengi.

Tantangan

Operasi katup manual mbutuhake tenaga kerja lan ora akurat. Irrigators digunakake ing wektu mlaku padha preduli saka variasi Kelembapan lemah antarane pamblokiran, anjog kanggo over-irigasi ing zona lempung-dominan lan under-irigasi ing ridges Sandy. Sajrone musim panas puncak, tim berjuang kanggo ngrampungake kabeh set sing dijadwalake sajrone 24 jam. Wiwitan pompa asring ora selaras karo posisi katup - katup bakal dibukak sadurunge pompa mlaku, nyebabake kunci udara lan palu banyu sing ngrusak fitting utama. Pompa borehole farm uga mlayu nglawan katup sing ditutup ing pungkasan shift, nyebabake kakehan. Injeksi pupuk ditangani kanthi sistem venturi manual sing kapisah tanpa ngrekam tarif aplikasi saben blok.

Tukang kebon pengin sistem kontrol terpadu siji sing bisa ngatur kabeh katup, pompa, lan fertigasi, dipantau saka jarak jauh, lan nyuda tenaga kerja irigasi dadi peran pengawas.

Kenapa Kothak Kontrol Irigasi Cerdas?

Tata letak pemblokiran farm ngusulake arsitektur terpusat: siji kothak kontrol utama ing ngeculaké pump ngatur kabeh wiwitan pump lan meksa mainline, karo LoRa Unit terminal remot nirkabel ing saben kluster kluster satelit komunikasi bali menyang controller utama. Iki nyingkiri kabel kontrol trenching tengen Orchard.

Kothak kontrol wis diatur karo enem saluran output pump (papat boreholes, loro Pumps booster), input pemancar meksa ing mainline, input meter aliran ing saben discharge pump kanggo pangayoman garing-roto lan nelusuri aliran total, lan 90 output katup nirkabel tengen RTU satelit. Jaringan ngawasi kelembapan lemah dipasang - enem probe kapasitansi multi-ambane ing zona lemah sing perwakilan - disambungake menyang pengontrol liwat Modbus RS485.

Fertigasi digabungake liwat telung saluran dosis, saben kanthi pompa injeksi kecepatan variabel sing dikontrol dening logika proporsional aliran. Kontroler ngawasi meter aliran utama lan nyetel tingkat injeksi kanggo njaga konsentrasi pupuk target preduli saka blok sing ngilekake banyu.

Pemrograman disusun kanthi blok orchard, kanthi ambang kelembapan lemah sing nemtokake manawa siklus irigasi sing dijadwal bakal ditindakake kanggo saben blok. Input gauge udan kanthi otomatis nundha kabeh irigasi sing dijadwalake sajrone 24 jam sawise udan 5 mm. Kabeh data dikirim menyang platform maya liwat 4G, menehi manajer farm siji dashboard kanggo kabeh operasi.

Penyebaran

Rong Kothak Kontrol Irigasi Cerdas utama dipasang ing rong gudang pompa utama, kanthi 16 RTU nirkabel LoRa disebar ing kebon. Sistem kasebut ngontrol enem pompa, 90 katup irigasi, lan telung saluran fertigasi. Power ana kothak-diwenehake ing gudang pump; RTU padha solar-powered karo baterei internal. Instalasi lan commissioning rampung liwat patang minggu njaba periode harvest, karo farm kang ana klep solenoid lan pump contactors ditahan.

Asil

●  Pegawe irigasi dikurangi saka tim lapangan papat wong dadi siji pengawas sing ngawasi dasbor awan lan nindakake inspeksi lapangan sok-sok.

●  Konsumsi banyu suda kira-kira 28% ing mangsa lengkap pisanan, didorong dening jadwal blok adhedhasar kelembapan lemah sing ngilangi irigasi sing ora perlu ing lemah sing luwih abot.

●  Panggilan pangopènan sing gegandhengan karo pompa mudhun banget: perjalanan garing diilangi kanthi proteksi adhedhasar aliran, lan karusakan palu banyu ing fitting saluran utama mandheg kanthi urutan pompa-katup sing terkoordinasi.

●  Penggunaan pupuk dikurangi 15% liwat injeksi proporsional aliran, kanthi cathetan aplikasi saben blok saiki kanthi otomatis dicathet kanggo kepatuhan lan review agronomis.

●  Manajer peternakan nglapurake yen kemampuan kanggo ndeleng kabeh status sistem irigasi ing smartphone — utamane ing wayah awan lan akhir minggu — mujudake mupangat operasional sing signifikan.
