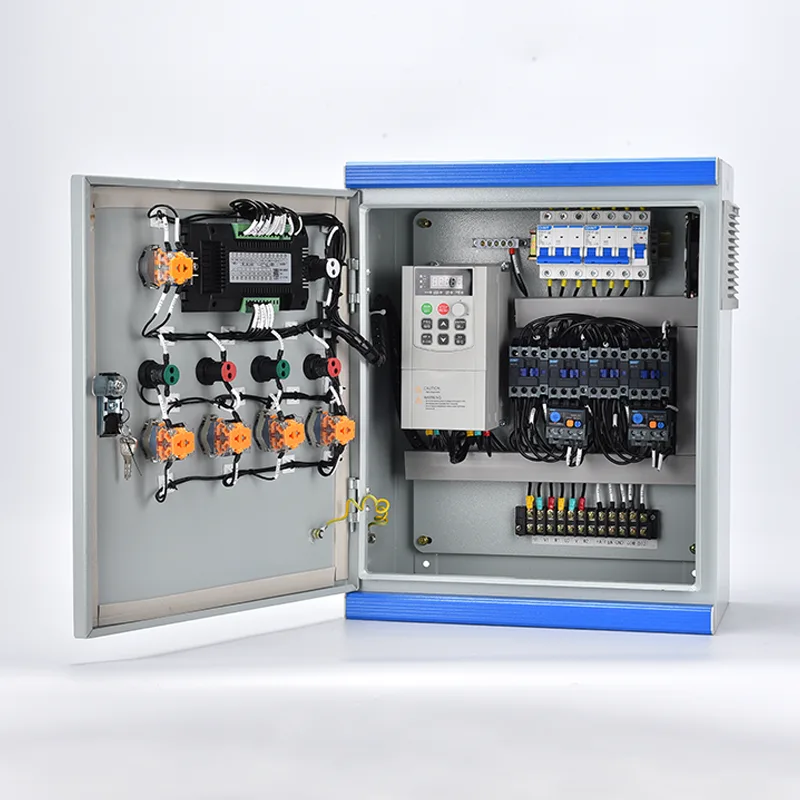

Panel Kontrol HVAC

Saben Panel Kontrol HVAC direkayasa miturut syarat khusus sistem mekanik sing diatur - apa unit penanganan udara sing dikemas tunggal, pabrik chiller kanthi macem-macem pompa lan menara pendingin, utawa sistem manajemen zona VAV ing saindenging bangunan. Omah panel nampung infrastruktur listrik lengkap: isolasi daya mlebu, proteksi sirkuit, wiwitan motor (langsung-on-line, star-delta, wiwitan alus, utawa drive frekuensi variabel), relay kontrol, interlocks safety, lan pengontrol khusus - biasane PLC utawa DDC - kanthi terminal sensor lapangan kanggo input suhu, kelembapan, tekanan, aliran, lan kualitas udara. Layar demek HMI utawa keypad sing dipasang ing lawang menehi visibilitas sistem lan kontrol parameter wektu nyata kanggo operator. Konektivitas liwat BACnet, Modbus, utawa Ethernet/IP mbisakake integrasi lancar karo sistem manajemen bangunan (BMS). Rating enclosure saka IP42 nganti IP65 cocog karo ruangan mekanik njero ruangan, platform tanduran ing atap, lan lokasi ruangan sing mbukak. Skema proteksi sing komprehensif nyakup sirkuit cendhak, kakehan, mundhut fase, under/overvoltage, lan bocor bumi ing saben sirkuit, kanthi interlocks safety wajib sing dipasang kanggo mateni weker geni, proteksi beku, lan bukti aliran udara. Selaras karo IEC 61439-1/2, IEC 60364, lan standar safety listrik regional dijaga.

Aplikasi Ideal

Saka pawang udhara siji menyang pabrik tengah ing kampus, Panel Kontrol HVAC nyedhiyakake intelijen listrik terpusat sing njaga sistem mekanik kanthi aman, efisien, lan koordinasi karo jaringan otomatisasi bangunan sing luwih jembar.

Bangunan Kantor Komersial & Pangembangan Campuran

Menara kantor gedhe, pusat blanja, lan kompleks campuran nggunakake macem-macem unit penanganan udara, pendingin, menara pendingin, lan zona ventilasi. Panel kontrol HVAC sentralisasi kontrol lan pangayoman saben paket mekanik - panel AHU ngatur pasokan lan penggemar bali, cooling coil, peredam ekonomi, lan status saringan, utawa panel pabrik chiller urutan sawetara kompresor, pompa primer lan sekunder, lan penggemar menara pendingin. Integrasi karo BMS bangunan liwat BACnet / IP utawa Modbus ngidini manajer fasilitas kanggo ngawasi lan nyetel kabeh sistem saka workstation pusat.

Fasilitas Industri & Manufaktur

Pabrik, pabrik pangolahan, lan gudang asring mbutuhake ventilasi khusus lan proses pendinginan sing kapisah saka AC sing nyaman. Panel kontrol ing lingkungan iki ngatur penggemar exhaust daya dhuwur, unit udara make-up, sistem koleksi bledug, lan chillers proses. Kontrol basis PLC kanthi protokol komunikasi industri ndhukung logika interlock sing kompleks - kayata koordinasi ventilasi karo operasi jalur produksi utawa exhaust oven proses. Enclosure tugas abot kanthi proteksi bledug lan kelembapan sing luwih apik nangani kahanan lingkungan sing tantangan.

Pusat Data & Fasilitas Misi-Kritis

Pendinginan pusat data minangka fungsi kritis 24/7. Panel kontrol HVAC sing ngatur panangan udara ruangan komputer (CRAH), AC kamar komputer (CRAC), pompa banyu adhem, lan penggemar kondensor dirancang kanggo redundansi lan linuwih. Input dual-daya, integrasi switch transfer otomatis, lan output weker sing ora aman njamin pendinginan terus liwat gangguan sarana. Kontrol suhu lan kelembapan kanthi akurasi dhuwur, kanthi konektivitas Modbus / BACnet menyang platform manajemen infrastruktur pusat data (DCIM), nyedhiyakake pemantauan lingkungan wektu nyata.

Rumah Sakit & Fasilitas Kesehatan

Bioskop operasi, kamar isolasi, kamar resik, lan bangsal umum saben-saben mbutuhake hubungan kualitas udara, suhu, kelembapan, lan tekanan tartamtu. Panel kontrol HVAC ing setelan kesehatan ngatur lingkungan sing tepat iki. Fungsi weker kritis - suhu dhuwur / kurang, kunjungan kelembapan, mundhut aliran udara, lan status saringan - disambungake menyang telpon perawat bangunan utawa sistem pemantauan pusat. Panel dirancang kanggo gampang pangopènan lan nggabungake fasilitas isolasi sing ngidini layanan tanpa sistem mati.

Hotel, Resorts & Hospitality

Kenyamanan tamu paling penting. Panel kontrol HVAC ngatur pabrik chiller tengah, sistem ketel, handler udhara sing nglayani ruang umum, lan pengontrol zona unit coil penggemar ing jubin tamu. Jadwal adhedhasar pendhudhukan sing wis diprogram nyuda konsumsi energi sajrone wektu kurang pendhudhukan nalika mesthekake kamar tamu tekan setpoints comfort kanthi wektu check-in.

Kampus Pendidikan & Gedung Institusi

Bangunan universitas, sekolah, lan fasilitas pemerintah nyebar ing macem-macem struktur entuk manfaat saka platform panel kontrol HVAC standar. Saben kamar mekanik bangunan dilayani dening panel khusus kanggo AHU, pompa, lan unit terminal, kabeh disambungake menyang BMS ing kampus. Pendekatan kasebut nyederhanakake latihan pangopènan lan manajemen suku cadang.

Teknik Deep Dive

Panel Kontrol HVAC dirancang minangka distribusi daya lengkap, kontrol motor, lan rakitan otomatisasi - saben dirancang khusus kanggo cocog karo jadwal peralatan mekanik lan urutan operasi.

Distribusi Daya lan Proteksi Sirkuit

Bagean mlebu nampa daya telung fase (biasane 400V / 480V, 50 / 60Hz) liwat saklar pemutus utama sing bisa dikunci utawa pemutus sirkuit, kanthi rating tahan sirkuit cendhak sing diitung kanggo arus kesalahan sing kasedhiya ing situs kasebut. Distribusi hilir diatur miturut fungsi peralatan: cabang kapisah kanggo penggemar, pompa, kompresor, lan sirkuit kontrol. Perlindhungan sirkuit motor diwenehake dening pemutus sirkuit magnetik termal utawa pemutus gabungan sing cocog karo arus beban penuh motor, kanthi relay kakehan (elektronik utawa termal) nyedhiyakake kurva trip Kelas IEC 10/20/30. Daya kontrol - biasane 24VAC, 24VDC, utawa 230VAC - asale saka trafo kontrol khusus kanthi sirkuit sekunder sing digabungake kanthi mandiri, ngisolasi elektronik kontrol saka transien sisih daya.

Kontrol Motor lan Metode Miwiti

Gumantung saka ukuran motor, syarat torsi wiwitan, lan toleransi sistem mekanik kanggo arus inrush, panel kasebut nggabungake metode wiwitan sing cocog:

●  Direct-on-line (DOL): kanggo penggemar cilik lan pompa nganti kira-kira 7,5kW

●  Star-delta : kanggo motor daya medium sing mbutuhake arus wiwitan sing suda

●  Soft starter : kanggo pompa lan penggemar ing ngendi ramp-up lancar ngilangi palu banyu utawa sabuk slip

●  Variabel frequency drive (VFD): kanggo aplikasi sing mbutuhake modulasi kacepetan adhedhasar panjaluk — kayata penggemar pasokan AHU sing dikontrol dening tekanan statis saluran, utawa pompa banyu adhem sekunder sing nanggapi tekanan diferensial ing loop.

VFDs ditemtokake karo dibangun ing mitigasi harmonik (DC link chokes) lan output dV / saringan dt ngendi dawa kabel ngluwihi watesan pabrikan. Kabeh drive diatur kanggo komunikasi serial karo controller panel kanggo referensi kacepetan lan saran status.

Platform Controller: PLC vs DDC

Arsitektur kontrol dipilih adhedhasar kerumitan aplikasi lan syarat integrasi:

●  Pengontrol DDC khas kanggo aplikasi HVAC komersial sing nggabungake menyang BMS liwat BACnet MS/TP utawa BACnet/IP asli. Pustaka aplikasi sing wis diprogram kalebu AHU standar, chiller, lan urutan boiler.

●  Kontrol basis PLC ditemtokake kanggo lingkungan industri, urutan multi-kompresor rumit, utawa ing ngendi sistem kudu antarmuka karo peralatan non-HVAC kayata mesin proses. Platform PLC ndhukung logika tangga, blok fungsi, utawa pemrograman teks terstruktur, kanthi komunikasi Profinet, Ethernet/IP, utawa Modbus TCP.

●  Loro-lorone platform nglakokake urutan operasi sing ditetepake: jadwal wektu, puteran PID suhu/tekanan, urutan wiwitan/mandheg, gawe weker, lan logging runtime.

Antarmuka Sensor lan Wiring Lapangan

Blok terminal khusus nampung kabel lapangan saka sensor suhu (thermistor NTC, RTD, 4-20mA), transduser tekanan lan switch, sensor kelembapan, switch pembuktian aliran udara sing dipasang ing saluran, switch tekanan diferensial kanggo status filter, lan sinyal umpan balik katup / aktuator. Kabeh input analog disaring lan dilindhungi saka transien sing diakibatake. Input digital diisolasi kanthi individu liwat optocoupler utawa relay interposing. Gagal sensor dideteksi lan kuwatir, kanthi strategi mundur sing bisa dikonfigurasi - contone, defaulting operasi penggemar kacepetan tetep ing mundhut sensor tekanan saluran.

HMI lan Antarmuka Operator

Layar demek HMI warna sing dipasang ing lawang (biasane 7-inch utawa luwih gedhe) utawa indikator LED diskrit lan tombol push nyedhiyakake antarmuka operator lokal. HMI nampilake grafis status sistem wektu nyata - suhu, kelembapan, tekanan, runtime peralatan, tren konsumsi energi - kanthi dashboard sing bisa dikonfigurasi pangguna. Pangaturan parameter dilindhungi sandhi kanthi macem-macem tingkat akses (operator, supervisor, insinyur). Pengumuman weker kalebu logging acara sing dicap wektu kanthi pelacakan pangenalan. Kanggo panel terintegrasi BMS, HMI bisa uga dadi alat override lan komisi lokal tinimbang antarmuka saben dina utama.

Interlocks Safety lan Logika Proteksi

Fungsi safety kritis dileksanakake ing logika hardwired independen saka controller, mesthekake operasi gagal-aman sanajan ing acara gagal prosesor:

●  Antarmuka weker kebakaran: input kontak bebas volt saka panel geni meksa AHU mateni lan nutup damper

●  Perlindhungan beku: termostat suhu rendah ing kumparan banyu nyepetake unit lan mbukak tutup kanggo nyegah coil bledosan

●  Bukti aliran udara: saklar tekanan diferensial ing aliran udara nyegah energisasi pemanas listrik utawa gas tanpa aliran udara sing diverifikasi

●  Saklar refrigeran tekanan dhuwur lan tekanan rendah nglindhungi kompresor

●  Saklar seismik lan geter yen dibutuhake dening kode lokal

Kabeh interlocks safety kabel ing sirkuit trip saka relay kontrol utama utawa safety PLC, mesthekake mati langsung lan tanpa syarat.

Enclosure lan Konstruksi Lingkungan

Panel pager digawe saka 1.5mm nganti 2.0mm elektro-galvanis utawa lembaran baja tahan karat kanthi dilapisi bubuk. Rating umum kalebu:

●  IP42/IP43 kanggo kamar mekanik njero ruangan kanthi lingkungan sing resik lan dikontrol suhu

●  IP54/IP55 kanggo kamar peralatan, pager pabrik ing atap, utawa lokasi semi-ekspos

●  IP65 kanggo instalasi njaba ruangan sing kena udan, bledug, lan srengenge langsung

Manajemen termal aktif - ventilasi udara paksa sing disaring kanthi kontrol penggemar termostatik - kalebu kanggo panel padhet VFD utawa lingkungan instalasi lingkungan sing dhuwur. Kanggo lemari ruangan, kanopi pelindung srengenge, pemanas anti-kondensasi, lan hardware baja tahan karat sing tahan karat ditemtokake.

Komunikasi lan Integrasi BMS

Gateway komunikasi nerjemahake protokol controller menyang backbone BMS fasilitas. BACnet asli (MS/TP utawa IP), Modbus RTU/TCP, lan adaptor LonWorks utawa Ethernet/IP opsional kasedhiya. Kabeh titik sing dipantau - suhu, tekanan, tingkat aliran, status peralatan, jam mlaku, data energi, lan status weker - katon ing BMS. Penyesuaian setpoint remot lan manajemen jadwal mbisakake optimasi energi terpusat ing kabeh portofolio bangunan.

Fitur Efisiensi Energi

Pangukuran daya terintegrasi opsional ngukur tingkat panel utawa konsumsi beban individu. Kontroler bisa nglakokake urutan optimisasi energi kayata pendinginan gratis ekonomis, ventilasi sing dikontrol permintaan (basis CO₂), wiwitan / mandheg paling optimal, lan reset suhu banyu sing adhem adhedhasar kahanan ruangan - nyuda konsumsi energi HVAC taunan kanthi 15% nganti 25% dibandhingake kontrol parameter tetep.

4. Pitakonan sing Sering Ditakoni

Q1: Apa Panel Kontrol HVAC minangka produk standar utawa dirancang khusus kanggo saben proyek?

Saben panel dirancang khusus kanggo cocog karo jadwal peralatan mekanik proyek, urutan operasi, lan dhaptar beban listrik. Insinyur aplikasi kita kerja saka P&ID, lembar data peralatan, lan spesifikasi kontrol. Arsitektur internal standar lan perpustakaan komponen njamin kualitas konsisten nalika nampung syarat khusus situs.

Q2: Platform pengontrol apa sing sampeyan gunakake - PLC utawa DDC?

Kita nawakake loro lan bakal menehi rekomendasi platform sing cocog adhedhasar proyek sampeyan. DDC controller (BACnet-native) cocog karo aplikasi bangunan komersial karo integrasi BMS. PLCs ditemtokake kanggo fasilitas industri, urutan kompleks, utawa ing ngendi integrasi karo peralatan non-HVAC dibutuhake. Dhukungan multi-vendor kasedhiya - kita nggarap merek terkemuka lan uga bisa nyedhiyakake alternatif platform mbukak.

Q3: Apa peralatan HVAC bisa kontrol panel?

Panel kita dikonfigurasi kanggo kabeh peralatan HVAC umum: unit penanganan udara (volume konstan lan VAV), unit rooftop paket, pabrik chiller (air-cooled lan banyu-cooled), sistem boiler, menara pendingin, sistem pompa (utama, sekunder, lan tersier), unit fan coil, ventilator pemulihan panas, lan sistem ekstrak knalpot/smoke. Panel multi-peralatan sing ngatur kabeh ruangan mekanik minangka penawaran standar.

Q4: Apa panel bisa nggabungake karo Sistem Manajemen Bangunan sing wis ana?

ya wis. Protokol komunikasi kalebu BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP, lan LonWorks kasedhiya. Kita bakal ngonfirmasi protokol tartamtu, tingkat baud, lan dhaptar titik sajrone tahap rekayasa kanggo njamin integrasi plug-and-play sing lancar karo BMS sampeyan.

Q5: Apa standar lan sertifikasi safety apa panel ketemu?

Panel dirancang lan diuji kanggo IEC 61439-1/2 kanggo switchgear voltase rendah lan unit kontrol. Kabeh komponen duwe tandha CE. Sertifikasi regional tambahan (UL, UKCA, lsp.) kasedhiya. Dokumentasi tes acceptance pabrik (FAT) lengkap diwenehake karo saben panel, kalebu verifikasi sirkuit, uji resistensi insulasi, uji urutan fungsional, lan validasi interlock safety.

Q6: Kepiye panel dites sadurunge dikirim?

Saben panel ngalami tes panriman pabrik sing komprehensif kalebu: verifikasi kabel point-to-point, uji resistensi insulasi (sirkuit daya lan kontrol), uji fungsional lengkap kabeh wiwitan lan drive motor, mriksa loop I / O pengontrol, uji coba urutan-operasi simulasi marang narasi kontrol sing disetujoni, HMI lan pengujian antarmuka komunikasi, lan verifikasi fungsi interlock safety. Laporan FAT sing rinci diwenehake karo panel kasebut.

Q7: Apa pangopènan sing dibutuhake sawise instalasi?

Pangopènan taunan sing disaranake kalebu: pencitraan termal sambungan daya kanggo ngenali penghentian sing longgar, mriksa fungsi interlocks safety lan mandheg darurat, verifikasi kalibrasi sensor, pamriksa penggemar pendingin lan kondisi filter, lan reresik umum internal enclosure. Kabeh komponen bisa diakses liwat lawang ngarep; spares kritis kayata sekring lan kumparan contactor dikenali ing manual pangopènan diwenehake.

Q8: Apa sampeyan bisa ndhukung komisioning lapangan?

Dhukungan komisi remot liwat panggilan video kalebu ing saben panel. Layanan komisi lan integrasi BMS ing situs bisa diatur gumantung saka lokasi lan ruang lingkup proyek.

Terminal Bandara Internasional Anyar - Penyebaran Panel Kontrol HVAC

Latar mburi

Bandara internasional utama ing Timur Tengah mbangun terminal penumpang anyar kanggo nampung panjaluk kapasitas sing saya tambah. Terminal kasebut, jembare luwih saka 700.000 meter persegi, mbutuhake infrastruktur HVAC sing lengkap kanggo njaga kenyamanan penumpang ing ruang keberangkatan, concourses kedatangan, zona ritel, lounge, lan area penanganan bagasi ing suhu ruangan ekstrem nganti 50°C.

Tantangan

Desain mekanik kasebut nemtokake pabrik chiller tengah kanthi 12 chiller sentrifugal sing didinginake banyu, 48 unit penanganan udara mulai saka 15kW nganti 160kW, akeh set pompa banyu adhem (utama lan sekunder), penggemar menara pendingin, ventilator pemulihan energi, lan ventilasi khusus kanggo penanganan bagasi lan area tanduran. Kabeh peralatan disebarake ing pirang-pirang lantai mekanik lan pager pabrik ing rooftop.

Kontraktor listrik proyek ngadhepi jadwal mbangun sing angel. Panel kontrol individu sing nggawe situs kanggo saben peralatan mbutuhake akeh tenaga listrik ing situs kanggo wektu sing suwe, ngenalake variasi kualitas, lan kesalahan koordinasi risiko antarane subkontraktor listrik lan kontrol. Operator bandara uga mrentahake integrasi BACnet lengkap karo BMS perusahaan fasilitas kanggo manajemen energi terpusat lan pangopènan prediktif.

Napa Panel Kontrol HVAC Rekayasa Pabrik?

Tim proyek milih kanggo njupuk kabeh panel kontrol HVAC minangka rakitan sing wis diuji pabrik lan wis diuji. Keuntungan kasebut nemtokake:

●  Saben panel dirancang saka jadwal peralatan mekanik lan urut-urutan operasi konsultan kontrol, kanggo mesthekake pertandhingan siji-kanggo-siji antarane saben panel lan peralatan sing ditugasake.

●  Kabeh distribusi daya internal, proteksi motor, VFD, kabel kontrol, logika PLC/DDC, lan konfigurasi HMI wis dirakit kanthi lengkap lan diuji ing pabrik sadurunge dikirim — ngompres wektu ing situs kanggo masang panel, nyambungake daya sing mlebu, lan mungkasi kabel sensor lapangan.

●  Gerbang komunikasi BACnet wis dikonfigurasi sadurunge, lan dhaptar poin lengkap diwenehake menyang integrator BMS sadurunge panel teka, ngilangi debugging protokol lapangan sing dawa.

●  Safety interlocks - mateni weker geni, pangayoman beku kanggo kumparan banyu chilled, aliran udara-mbuktikake interlock kanggo pemanas listrik - padha hardwired ing pabrik karo verifikasi nyathet, marem syarat keamanan panguwasa bandara ketat.

●  Desain panel sing konsisten ing kabeh pelatihan operator 48 AHU sing disederhanakake lan stok suku cadang kanggo tim pangopènan bandara.

Penyebaran

Wolung puluh enem Panel Kontrol HVAC digawe lan dikirim - nutupi pendingin, pompa, AHU, lan sistem pemulihan energi. Ukuran panel kisaran saka enclosures wall-mount kompak kanggo unit ventilasi cilik kanggo lemari lantai-ngadeg multi-bagean kanggo AHUs 160kW karo VFD terpadu. Kabeh panel nggabungake gateway komunikasi BACnet/IP lan layar demek HMI sing dipasang ing lawang kanggo akses operator lokal. Panel kasebut dikirim kanthi wis diprogram lan diuji FAT, kanthi paket dokumentasi saben panel kalebu diagram pengkabelan sing dibangun, printout logika pengontrol, lan sertifikat FAT.

Asil

●  Wektu komisioning ing situs suda kira-kira 50% dibandhingake karo prakiraan anggaran adhedhasar panel tradisional sing digawe situs, mbantu terminal nepaki tenggat wektu buka.

●  Program FAT pabrik ngidentifikasi lan mbenerake konflik logika urutan 12 sajrone pre-testing — masalah sing bakal muncul sajrone ngatasi masalah ing situs sing larang.

●  Integrasi BACnet lengkap karo BMS bandara wis digayuh sajrone telung minggu saka energisasi panel, kanthi kabeh 86 panel nglaporake data operasional lan nampa perintah pengawas.

●  Ing taun pisanan operasi, data sing direkam BMS mbisakake tim fasilitas kanggo ngoptimalake jadwal reset suhu banyu adhem, entuk pangurangan 12% ing konsumsi energi pabrik chiller dibandhingake karo garis dasar desain asli.

●  Kontraktor pangopènan bandara nglapurake karya koreksi minimal, nganggep desain panel standar lan dokumentasi lengkap kanggo familiarization tim sing efisien.
