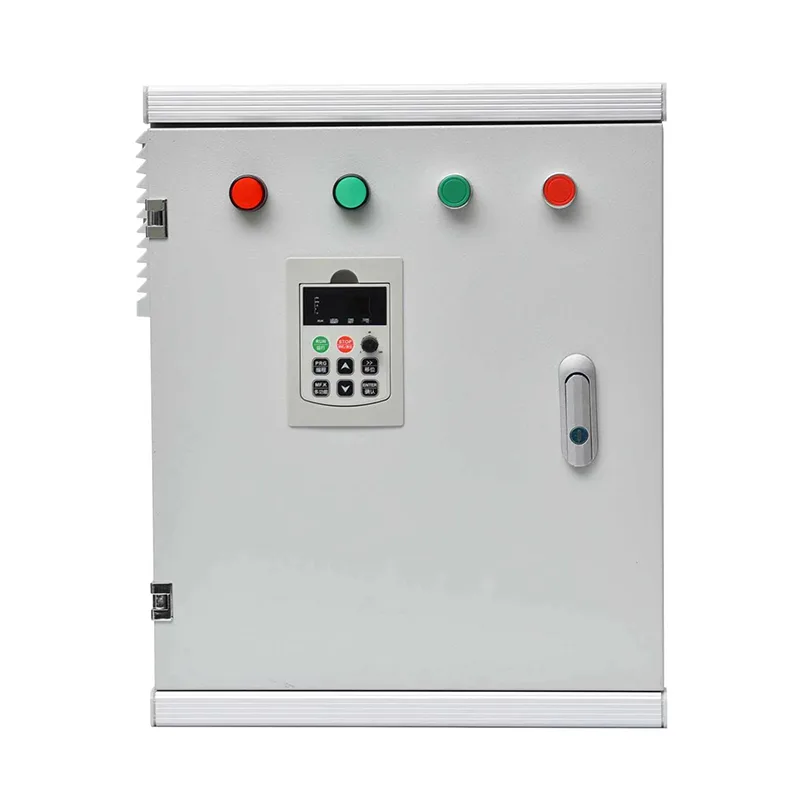

Kabinet Soft Starter

Kabinet Soft Starter sing ditawakake pabrikan China Csivei sing misuwur kalebu unit wiwitan alus 3-phase (dirating saka 7,5 nganti 800 kW, 380–690 V), pemutus sirkuit mlebu utawa pedhot sambungan, kontaktor bypass sing dibangun, relay kakehan motor, lan trafo kontrol. Karakteristik wiwitan - watesan saiki sing bisa diprogram, wektu ramp voltase, lan torsi awal - disetel liwat keypad digital utawa HMI. Fungsi opsional kalebu soft-stop ramp kanggo sistem pompa kanggo nyegah palu banyu. Proteksi kalebu sirkuit cendhak, kakehan, mundhut fase, under/overvoltage, lan overtemperature thyristor. Komunikasi standar liwat Modbus RTU ngidini sambungan kanggo tanduran DCS utawa SCADA; opsional Profibus, Profinet, utawa Ethernet / IP kasedhiya. Enclosure lantai digawe saka baja galvanis kanthi lapisan bubuk, dirating IP42 nganti IP55, cocok kanggo kamar listrik njero ruangan lan lingkungan industri sing mbledug.

Aplikasi Produk

Kanggo motor sing operate ing kacepetan tetep nanging mbutuhake wiwitan alus kanggo nglindhungi peralatan mimpin lan jaringan listrik, Soft Starter Kabinet menehi kompak, kurang pangopènan alternatif kanggo langsung-on-line utawa star-delta wiwitan.

Stasiun Pompa Air & Limbah

Intake banyu mentah, booster, lan pompa transfer entuk manfaat saka wiwitan alus, sing ngilangi palu banyu ing pipa lan nyuda nyandhang mekanik ing impeller pompa lan kopling. Fungsi soft-stop sing dibangun luwih nyuda slam katup lan lonjakan tekanan. Operasi bypass sajrone mlaku kanthi stabil njamin produksi panas kabinet minimal, sanajan ing stasiun pompa kanthi ventilasi winates.

Sistem Kipas & Kompresor HVAC

Chillers, penggemar menara cooling, lan motor unit penanganan udhara gedhe ing bangunan komersial bisa narik arus wiwitan dhuwur sing nyebabake lampu kedhip lan regangan kontrol generator. Kabinet wiwitan sing alus mbatesi arus inrush nganti 3-4 kaping full-load, nyegah voltase dips. Kontaktor bypass ngilangi kerugian thyristor sing terus-terusan, njaga efisiensi energi sistem sajrone jam operasi sing dawa.

Pertambangan & Quarry Conveyors lan Crusher

Konveyor sabuk lan penghancur batu mbutuhake aplikasi torsi sing lembut nalika wiwitan kanggo nglindhungi kotak gear, sambungan sabuk, lan kopling saka beban kejut. Fitur kick-start luwes soft starter ngirim pulsa torsi dhuwur singkat sadurunge ramping, ngatasi gesekan breakaway saka sabuk kebak dimuat. Sawise motor mlaku, kontaktor bypass njamin operasi sing adhem lan hemat energi ing lingkungan sing bledug lan suhu dhuwur.

Kompresor & Agitator Industri

Screw lan reciprocating compressors ing pabrik manufaktur, bebarengan karo mixers lan agitators ing pangolahan kimia, miwiti ing mbukak lan perlu akselerasi Gamelan. Wiwitan alus ngilangi transien torsi tiba-tiba sing nyepetake bantalan lan nyandhang baling-baling, nalika operasi bypass njamin ora ana kerugian thyristor sajrone mlaku terus-terusan.

Irigasi Pertanian & Pompa Sumur

Pompa submersible sumur jero lan sistem sprinkler gedhe ing wilayah terpencil gumantung ing wiwitan alus kanggo nglindhungi shaft pompa lan casing sumur saka wiwitan torsi. Kabinet kasebut kompatibel karo pasokan generator, amarga arus inrush sing suda ngidini generator sing luwih cilik miwiti pompa sing luwih gedhe. Operasi bypass nyuda konsumsi bahan bakar nalika musim irigasi.

Teknik Deep Dive

Kabinet Soft Starter nggabungake wiwitan alus adhedhasar thyristor kanthi proteksi motor lan sirkuit lengkap ing pager sing wis kabel tunggal, dioptimalake kanggo kontrol motor kacepetan tetep industri.

Thyristor-Based Voltage Ramping

Starter alus ngontrol enem penyearah sing dikontrol silikon anti-paralel (SCR), siji pasangan saben fase, kanggo nambah voltase motor kanthi lancar saka tingkat torsi awal sing bisa diatur (biasane 30-60% saka nominal) nganti voltase lengkap sajrone wektu ramp sing disetel pangguna (0.5-60 detik). Sajrone ramp-up, arus diwatesi ing pirang-pirang arus beban penuh, biasane 3-5x, nyegah kakehan trafo utawa generator. Sawise motor nyedhak kacepetan sinkron, algoritma internal ndeteksi gulung ing saiki lan sinyal kontaktor bypass kanggo nutup, langsung nyambungake motor kanggo utomo. Iki nyuda arus metu saka SCRs, ngilangi kerugian konduksi lan panas.

Operasi Bypass lan Mlaku Terus

Sawise miwiti, kabeh arus motor mili liwat kontaktor bypass mekanik, sing dirating kanggo tugas sing terus-terusan. SCRs tetep gated mati, supaya wiwitan alus ora kontribusi kanggo mundhak termal. Iki minangka kauntungan utama tinimbang VFD ing aplikasi kanthi kacepetan tetep - kabinèt dadi adhem lan mbutuhake ventilasi minimal. Yen mandeg alus dipilih, bypass mbukak nalika mati, lan SCRs maneh melu voltase ramp mudhun mboko sithik, nyegah palu banyu.

Proteksi Motor lan Sirkuit

Kabinet nyedhiyakake proteksi motor lengkap liwat pemutus sirkuit termal-magnetik lan relay kakehan elektronik kanthi deteksi fase-mundhut lan ora seimbang saiki. Proteksi short-circuit dikoordinasi kanggo njaga integritas SCR. Proteksi tambahan kalebu:

● Under/overvoltage proteksi, mati sadurunge karusakan motor saka anomali voltase

● Thyristor overtemperature sensing, kanthi weker lan tahap trip

●  Balikan fase lan deteksi mundhut fase

●  Perlindhungan rotor stall lan dikunci liwat relay

Interlocks safety njaba (contone, mandeg darurat, switch geter) kabel menyang sirkuit kontrol liwat terminal darmabakti.

Antarmuka Kontrol lan Komunikasi

Papan tombol digital kanthi tampilan LCD ing unit wiwitan nyedhiyakake setelan parameter lokal, kontrol wiwitan/mandeg, lan indikasi status - kalebu kode arus motor, voltase, lan kesalahan. HMI sing dipasang ing lawang bisa digabungake kanggo lemari sing luwih gedhe. Standar RS485 Modbus RTU ngidini wiwitan / mandeg remot, download parameter, lan laporan weker menyang DCS utawa SCADA. Kanggo jaringan tanduran sing nuntut, gateway Profibus DP, Profinet, utawa Ethernet/IP kasedhiya.

Enclosure lan Manajemen Thermal

Kabinet sing ngadeg ing lantai digawe saka lembaran baja galvanis sing ukurane abot kanthi lapisan jas bubuk tahan cuaca. Wiwit panas thyristor digawe mung sak detik-dawa wiwitan lan mungkasi ramps, cooling konveksi alam asring cukup kanggo lemari njero ruangan. Kanggo unit daya dhuwur utawa lingkungan sing dhuwur, penggemar udara peksa sing disaring kanthi kontrol termostatik diwenehake. Rating proteksi standar yaiku IP42 nganti IP54; ratings luwih kasedhiya kanggo lokasi bledug utawa ruangan.

Compliance lan Testing

Saben kabinèt ngalami tes ditampa pabrik kalebu: pangukuran resistensi insulasi sirkuit daya, verifikasi sirkuit tembak SCR, operasi kontaktor bypass, lan uji fungsional kabeh profil wiwitan / mandeg sing diprogram lan fungsi perlindungan. Déwan kasebut dirancang lan diuji kanggo IEC 61439-1/2, lan kabeh sirkuit kontrol diuji kanggo standar kekebalan gangguan sing ditrapake.

Pitakonan sing Sering Ditakoni

Q1: Nalika aku kudu milih kabinèt wiwitan alus liwat VFD utawa DOL wiwitan?

Pilih wiwitan sing alus nalika sampeyan butuh akselerasi motor sing lancar lan arus inrush sing suda nanging ora mbutuhake variasi kacepetan sing terus-terusan. Wiwitan alus luwih prasaja, ngasilake kurang panas, luwih murah, lan luwih kompak tinimbang VFD. Dibandhingake karo DOL, dheweke ngilangi lonjakan saiki lan kejut mekanik. Dibandhingake karo star-delta, padha nyedhiyani paramèter wiwitan kanthi luwes lan bisa alus-mandeg sistem pump.

Q2: Apa ukuran motor sing bisa ditampung ing kabinet?

Kabinet standar dikonfigurasi kanggo motor saka 7,5 kW nganti 800 kW ing 400 V (telung fase), kanthi rating 690 V kasedhiya kanggo motor sing luwih gedhe. Kita bakal cocog wiwitan alus, kontaktor bypass, lan mbobol sirkuit kanggo motor nameplate saiki. Konfigurasi khusus kanggo kekuwatan sing luwih dhuwur bisa uga.

Q3: Apa kabinet wiwitan alus ndhukung wiwitan multi-motor?

Ya, ing urutan urutan: wiwitan alus siji bisa miwiti sawetara Motors siji sawise liyane, saben karo output contactor dhewe. Sawise motor pisanan tekan kacepetan lengkap lan bypass, wiwitan alus pedhot saka iku lan nyambung menyang motor kapindho, lan ing. Iki nyuda biaya nalika sawetara pompa utawa penggemar ukuran sing padha nuduhake stasiun. Nanging, kabeh motor kudu duwe paramèter wiwitan padha utawa padha.

Q4: Apa sing kedadeyan yen wiwitan alus gagal nalika motor mlaku?

Sawise motor ing kacepetan lengkap lan kontaktor bypass ditutup, motor mlaku langsung saka sumber utama. Yen papan kontrol wiwitan alus gagal utawa SCRs rusak, motor terus mlaku ora kena pengaruh. Fault mung bakal mengaruhi nyoba wiwitan sabanjuré. Gagal-aman bawaan iki minangka kauntungan operasional utama.

Q5: Suwene ramp wiwitan alus, lan bisa diatur?

Wektu ramp voltase bisa diatur kanthi lengkap, biasane saka 0,5 nganti 60 detik, lan bisa ditambah maneh yen perlu. Tegangan wiwitan wiwitan (kick start) uga bisa diatur. Ramp optimal ditemtokake dening motor lan mbukak - cukup dawa kanggo ngilangi kejut mekanik, cukup cendhak kanggo matesi pemanasan thyristor nalika wiwitan.

Q6: Bisa wiwitan alus nangani asring diwiwiti?

A wiwitan alus dirating kanggo nomer tartamtu saka wiwitan saben jam (biasane nganti 10 heavy-tugas wiwitan). Rating iki gumantung saka setelan wiwitan saiki, wektu ramp, lan ukuran motor. Kanggo aplikasi sing kerep banget diwiwiti (contone, konveyor indeksasi), VFD bisa uga luwih cocog. Konsultasi karo siklus tugas sampeyan kanggo ukuran sing tepat.

Q7: Apa pangopènan sing dibutuhake kabinet?

Pangopènan reguler minimal: mriksa visual taunan saka terminasi daya, reresik saringan ventilasi (yen dipasang), lan mriksa fungsi kontaktor bypass. SCR ora duwe bagean obah lan ora nganggo. Kontaktor bypass minangka komponen utama sing bisa dilayani, kanthi umur mekanik biasane luwih saka siji yuta operasi, sing tegese taun layanan.

Q8: Apa wiwitan alus nggawe harmonik ing sumber listrik?

Wiwitan alus Thyristor ngasilake arus harmonik mung nalika wiwitan singkat lan ramp mandeg alus. Sajrone operasi bypass steady-state, motor narik arus sinusoidal, saengga ora ana harmonik sing diprodhuksi. Iki ndadekake wong-wong mau luwih ramah-kotak tinimbang drive AC, sing bisa ngasilake harmonik sing terus-terusan kajaba disaring.

Jaringan Pasokan Banyu Distrik — Soft Starter Retrofit kanggo 20 Stasiun Pompa

Latar mburi

Otoritas banyu regional ing Eropah Wétan ngatur jaringan 20 stasiun pompa booster remot, saben karo 2-4 pompa konvensional direct-on-line (DOL) wiwit saka 37 nganti 132 kW. Stasiun kasebut kritis kanggo nyebarake banyu menyang sawetara kutha, nanging masalah sing terus-terusan nyebabake biaya operasional lan gangguan layanan sing ora bisa ditampa.

Tantangan

Masalah utama yaiku listrik. DOL dumadakan wiwit saiki - nganti 7 kaping full-load - nyebabake voltase dips abot ing garis distribusi deso banget. Relay proteksi tripped iki ing gardu cedhak, sok-sok interrupting daya kanggo stasiun pump dhewe. Panguwasa uga ngadhepi biaya pangopènan mekanik sing dhuwur: palu banyu nalika wiwitan pompa lan mandheg sambungan pipa sing kerep pecah lan katup mriksa sing rusak, nalika aplikasi torsi sing tiba-tiba nyepetake bantalan pompa lan urip kopling. Stasiun kasebut ora ana awak lan dumunung ing wilayah sing adoh, mula piranti apa wae kudu kuwat, prasaja, lan bisa nglaporake kesalahan jarak jauh.

Kenapa Lemari Soft Starter?

Panguwasa ngevaluasi VFD lan wiwitan alus. VFD nawakake kontrol kacepetan nanging dianggep kakehan - pompa dirancang kanggo mlaku kanthi kacepetan tetep nglawan kurva sistem statis, ing ngendi katup throttling wis nyedhiyakake trimming aliran. Kabinet wiwitan alus nawakake pertandhingan sing cocog: bakal ngilangi lonjakan arus lan palu banyu tanpa ngenalake kerugian drive sing terus-terusan utawa pendinginan kompleks.

Faktor pilihan utama:

●  Kontaktor bypass internal soft starter tegese yen wis mlaku, motor bakal narik daya tanpa mundhut thyristor, njaga panas kabinet minimal ing kamar pompa sing ora duwe ventilasi.

●  Fitur soft-stop mboko sithik mudhun pompa nalika mati, mbusak kejut tekanan sing nyebabake palu banyu.

●  Antarmuka digital sing prasaja saka lemari lan sambungan RS485 Modbus terintegrasi langsung menyang jaringan SCADA sing muncul panguwasa, ngidini nglaporake kesalahan tanpa ngunjungi situs.

●  Arus inrush sing suda tegese set generator sing ana (digunakake nalika jaringan mati) bisa miwiti pompa sing padha tanpa masalah voltase mudhun, nambah kapasitas serep sing efektif.

Penyebaran

Rong puluh lemantun wiwitan alus standar (45 kanggo 160 A rating) padha fabricated, pabrik-dites, lan diinstal ing kamar pump ana liwat nem sasi. Saben kabinet kalebu pemutus sirkuit utama, wiwitan alus karo kontaktor bypass, relay kakehan elektronik, komunikasi Modbus, lan kandang IP54 sing tahan udan. Commissioning melu entri parameter prasaja kanggo wektu ramp lan watesan saiki, lan sambungan kabel Modbus siji menyang unit terminal remot stasiun.

Asil

●  Gangguan voltase kothak saka wiwitan pompa diilangi. Ora ana lelungan gardu liyane sing kacathet wiwit retrofit.

●  Ndandani pipa suda luwih saka 80% ing taun pisanan, amarga palu banyu nalika wiwitan lan mandheg diilangi liwat profil wiwitan lan mandeg.

●  Bantalan pompa lan panggantos segel nuduhake penurunan sing bisa diukur, amarga wiwitan sing lancar lan torsi sithik.

●  Desain bypass mesthekake kamar daya tetep kelangan, sanajan ing lengkap pump dhuwur dikarepake; ora ana kegagalan pendinginan kabinet.

●  Panguwasa saiki nampa status wiwitan/mandheg wektu-nyata, wiwit saiki, lan log kesalahan saka saben stasiun ing SCADA, mbisakake respon prediktif tinimbang telpon darurat.

●  Sawise setahun, panguwasa nggedhekake program kasebut dadi sepuluh stasiun tambahan, nggunakake kabinet soft starter minangka standar kanggo kabeh proyek retrofit DOL-to-soft.
